DufewmenyediakanHelikopter Breksebagai penyelesaian brek dinamik luaran untuk pemacu frekuensi berubah (VFD), membantu mengawal voltan bas DC apabila motor beroperasi sebagai penjana semasa nyahpecutan pantas atau beban baik pulih. Direka untuk sistem pemacu 220V, 380V dan 690V, Siri CBU boleh dikonfigurasikan mengikut kuasa brek, kitaran tugas, voltan bas DC, spesifikasi perintang dan keperluan pemasangan.
Pencincang brek ialah komponen pensuisan utama dalam sistem brek dinamik. Apabila motor berkurangan, tenaga penjanaan semula boleh mengalir semula ke dalam bas DC VFD dan menyebabkan voltannya meningkat. Jika tenaga ini tidak dikawal dengan betul, pemacu mungkin mengalami perlindungan voltan lampau atau penutupan tidak terkawal. Pencincang brek memantau voltan bas DC dan menukar litar IGBT dengan pantas untuk memindahkan tenaga berlebihan kepada perintang brek, di mana ia ditukar kepada haba. Artikel ini menerangkan cara pencincang brek berfungsi, parameter teknikal utamanya, kriteria pemilihan, aplikasi, fungsi perlindungan dan pertimbangan pemasangan.
Jadual Kandungan
- Apakah itu Chopper Brek?
- Bagaimana Chopper Brek Berfungsi?
- Apakah Parameter Teknikal Penting?
- Bagaimana Anda Harus Memilih Chopper Brek?
- Di manakah Chopper Brek Digunakan?
- Brek Chopper lwn. Brek Perintang
- Apakah Fungsi Perlindungan Yang Penting?
- Pertimbangan Pemasangan dan Pentauliahan
- Pertimbangan Pembuatan dan Kualiti
- Soalan Lazim

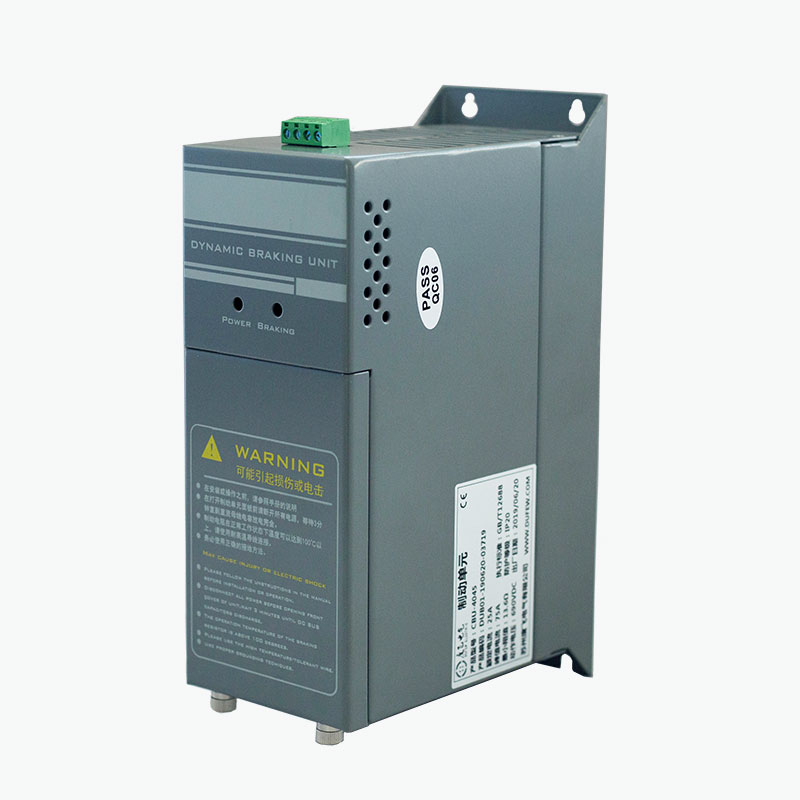

Apakah itu Chopper Brek?
Pencincang brek ialah peranti pensuisan elektronik yang digunakan dalam litar perantaraan DC bagi pemacu frekuensi berubah-ubah. Tujuan utamanya adalah untuk mengawal kenaikan voltan bas DC yang disebabkan oleh tenaga regeneratif.
Semasa operasi motor biasa, tenaga elektrik ditukar kepada tenaga mekanikal. Walau bagaimanapun, apabila beban inersia tinggi berkurangan, motor boleh beroperasi buat sementara waktu sebagai penjana. Tenaga mekanikal kemudiannya ditukar kembali kepada tenaga elektrik dan dipindahkan ke bas DC. Tenaga penjanaan semula ini meningkatkan voltan pautan DC.
Pencincang brek menyediakan laluan terkawal untuk tenaga berlebihan ini. Apabila voltan bas DC mencapai ambang brek pratetapnya, litar pensuisan IGBT pencincang dihidupkan dan menghalakan tenaga ke arah perintang brek luaran. Perintang menukar tenaga elektrik kepada haba, membantu memastikan bas DC dalam julat operasi yang sesuai.
Oleh itu, pencincang brek tidak secara bebas menghilangkan tenaga. Sebaliknya, ia mengawal bila dan bagaimana perintang brek disambungkan ke bas DC.
Bagaimana Chopper Brek Berfungsi?
Prinsip operasi adalah berdasarkan pemantauan voltan bas DC automatik dan pensuisan elektronik pantas. Proses lengkap boleh diringkaskan seperti berikut:
- Nyahpecutan motor:VFD mengarahkan motor untuk mengurangkan kelajuan.
- Operasi penjanaan semula:Motor bertindak sementara sebagai penjana.
- Voltan bas DC meningkat:Tenaga elektrik regeneratif kembali ke pautan DC pemacu.
- Pengesanan ambang:Pencincang brek mengesan bahawa voltan bas DC telah mencapai tahap operasi yang dikonfigurasikan.
- Penukaran IGBT:Litar pensuisan menjalankan dan menyediakan laluan ke perintang brek.
- Pelesapan tenaga:Perintang brek menukarkan tenaga elektrik yang berlebihan kepada haba.
- Matikan:Apabila voltan bas DC jatuh di bawah ambang pelepasan, pencincang dimatikan.
Kitaran pensuisan ini boleh berulang dengan pantas semasa brek. Hasilnya ialah pelesapan terkawal tenaga regeneratif tanpa memerlukan pengawal luaran yang berasingan untuk pemantauan voltan asas.
Untuk aplikasi dengan brek yang kerap atau tenaga penjanaan semula yang tinggi, pencincang brek luaran boleh sangat berguna apabila kapasiti brek dalaman VFD tidak mencukupi.
Apakah Parameter Teknikal Penting?
Memilih pencincang brek hanya berdasarkan kuasa motor boleh membawa kepada sistem brek yang tidak sesuai. Keadaan regeneratif sebenar, voltan bas DC, kekerapan brek, ciri perintang, dan kitaran tugas semuanya harus dinilai.
| Parameter | Rujukan Siri Dufew CBU | Kepentingan Kejuruteraan |
|---|---|---|
| Voltan Sistem | 220VAC / 380VAC / 690VAC | Menentukan pemacu yang berkenaan dan kelas voltan bas DC |
| Voltan Brek 220V | DC340 / 360 / 380 / 400 / 420V ±10V | Menyediakan ambang brek yang boleh dipilih untuk sistem yang serasi |
| Voltan Brek 380V | DC630 / 660 / 690 / 730 / 760V ±10V | Padan dengan konfigurasi pemacu kelas 380V yang berbeza |
| Voltan Brek 690V | DC1140V ±10V | Direka untuk sistem pemacu kelas 690V yang serasi |
| Kaedah Kawalan | Pemantauan voltan bas DC automatik | Membenarkan pencincang bertindak balas secara automatik kepada keadaan penjanaan semula |
| Respon Selari | ≤1ms | Menyokong pensuisan yang diselaraskan dalam konfigurasi selari |
| Suhu Mula Kipas | lebih kurang 45°C | Membantu menguruskan haba semasa beban brek yang lebih tinggi |
| Perlindungan Suhu Terlebih | lebih kurang 85°C | Menyediakan perlindungan haba untuk litar brek |
| Penilaian Perlindungan | IP20 atau lebih tinggi | Menunjukkan tahap perlindungan kepungan bagi konfigurasi yang berkenaan |
| Standard Berkenaan | GB/T 12668 | Menyokong pematuhan teknikal untuk peralatan berkaitan pemacu yang berkenaan |
Voltan akhir, model, konfigurasi elektrik dan kapasiti brek hendaklah sentiasa disahkan terhadap keperluan VFD dan aplikasi tertentu.
Bagaimana Anda Harus Memilih Chopper Brek?
Pemilihan profesional bermula dengan keadaan brek dan bukan sekadar memadankan pencincang dengan kuasa undian motor. Sistem yang menghentikan motor kecil dengan kerap boleh menjana keadaan terma yang lebih mencabar daripada motor yang lebih besar yang brek sekali-sekala sahaja.
Faktor pemilihan utama termasuk:
- Voltan sistem pemacu:Sahkan bahawa kelas voltan pencincang sepadan dengan sistem VFD.
- Kuasa motor:Gunakan penarafan motor sebagai rujukan untuk saiz keseluruhan sistem.
- Beban inersia:Beban inersia tinggi biasanya menjana lebih banyak tenaga regeneratif semasa nyahpecutan pantas.
- Masa nyahpecutan:Masa berhenti yang lebih pendek boleh meningkatkan kuasa brek serta-merta.
- Kekerapan brek:Kitaran brek berulang meningkatkan tekanan haba.
- Perintang brek:Nilai rintangan, penarafan kuasa dan kitaran tugas mestilah serasi dengan pencincang.
- Suhu persekitaran:Suhu ambien yang lebih tinggi boleh mengurangkan kapasiti haba yang tersedia.
- Pengudaraan kabinet:Kelegaan aliran udara dan pemasangan yang mencukupi adalah penting untuk pelesapan haba.
- Operasi selari:Pencincang berbilang boleh dipertimbangkan apabila keperluan brek melebihi kapasiti satu unit.
Untuk penilaian kejuruteraan, maklumat berguna termasuk model VFD, penarafan motor, jenis beban, masa nyahpecutan yang diperlukan, kekerapan brek, spesifikasi perintang sedia ada dan kitaran tugas yang dijangkakan.
Di manakah Chopper Brek Digunakan?
Pencincang brek digunakan secara meluas untuk sistem pemacu industri di mana nyahpecutan pantas, inersia tinggi atau beban baik pulih boleh mengembalikan tenaga yang ketara kepada bas DC.
| Permohonan | Keperluan Brek Biasa |
|---|---|
| Lif | Mengawal tenaga regeneratif semasa perjalanan menurun dan nyahpecutan pantas |
| Peralatan Angkat | Mengendalikan tenaga regeneratif yang dihasilkan sambil menurunkan beban |
| Kren | Menyokong brek dinamik untuk beban angkat dan inersia tinggi |
| Empar | Menguruskan tenaga yang dijana semasa berhenti pantas |
| Penghantar | Mengawal voltan bas DC apabila beban bergerak menjana tenaga regeneratif |
| Jentera Tekstil | Menyokong kitaran pecutan dan nyahpecutan yang kerap |
| Jentera Kertas | Membantu mengurus keperluan brek dinamik dalam pengeluaran berterusan |
| Alatan Mesin | Menyokong pemberhentian pantas dan nyahpecutan terkawal |
| Mesin Basuh Industri | Mengendalikan kitaran brek berulang |
Brek Chopper lwn. Brek Perintang
Salah tanggapan yang biasa ialah pencincang brek dan perintang brek melakukan fungsi yang sama. Pada hakikatnya, ia adalah komponen pelengkap dalam sistem brek dinamik.
| Komponen | Fungsi Utama |
|---|---|
| Bas DC | Menyediakan sambungan elektrik antara VFD dan litar brek |
| Helikopter Brek | Mengawal apabila tenaga regeneratif dipindahkan dari bas DC |
| Perintang Brek | Menukarkan tenaga elektrik yang dipindahkan kepada haba |
Oleh itu, pencincang bertindak sebagai pengawal pensuisan, manakala perintang bertindak sebagai elemen pelesapan tenaga. Kedua-dua komponen mesti dipadankan dengan betul dengan sistem pemacu dan kitaran tugas brek.
Apakah Fungsi Perlindungan Yang Penting?
Oleh kerana litar brek boleh mengendalikan tenaga elektrik dan haba yang besar, fungsi perlindungan adalah penting untuk operasi industri yang boleh dipercayai. Bergantung pada konfigurasi yang dipilih, Dufew CBU Series boleh menggabungkan beberapa fungsi perlindungan.
- Perlindungan voltan lampau bas DC
- Perlindungan litar pintas litar brek
- Perlindungan suhu berlebihan
- Perlindungan kerosakan kipas penyejuk
- Output geganti kesalahan
Geganti kerosakan boleh memberikan isyarat kepada sistem kawalan luaran apabila keadaan kerosakan yang ditentukan berlaku. Ini boleh membantu menyepadukan litar brek ke dalam strategi automasi dan perlindungan industri yang lebih luas.
Pertimbangan Pemasangan dan Pentauliahan
Pemasangan yang betul adalah penting untuk keselamatan elektrik dan prestasi brek. Sebelum memulakan pencincang brek, jurutera harus mengesahkan litar brek yang lengkap daripada memeriksa pencincang secara berasingan.
- Sahkan bahawa kelas voltan pencincang sepadan dengan sistem pemacu.
- Sahkan kekutuban bas DC sebelum sambungan.
- Periksa rintangan dan penarafan kuasa perintang brek.
- Pastikan semua terminal disambungkan dengan betul dan diketatkan dengan selamat.
- Sediakan pengudaraan dan kelegaan pemasangan yang mencukupi.
- Asingkan pendawaian kuasa daripada kawalan sensitif dan pendawaian isyarat jika sesuai.
- Sambungkan litar geganti kerosakan apabila diperlukan oleh seni bina kawalan.
- Lakukan pemeriksaan elektrik sebelum memberi tenaga kepada sistem.
Penyejukan udara paksa boleh menjadi penting untuk aplikasi yang melibatkan frekuensi brek tinggi atau kuasa brek yang besar. Prestasi terma sebenar bergantung pada kuasa brek, kitaran tugas, suhu ambien, pengudaraan kabinet, pelepasan pemasangan dan kekerapan operasi.
Pemasangan dan pentauliahan hendaklah diselesaikan oleh kakitangan elektrik yang berkelayakan mengikut dokumentasi produk dan keperluan elektrik yang berkenaan.
Pertimbangan Pembuatan dan Kualiti
Bagi pelanggan industri yang membeli pencincang brek daripada pengilang atau pembekal China, prestasi produk harus dinilai bersama dengan keupayaan pembuatan, prosedur ujian, dokumentasi dan sokongan teknikal.
Dufew Electric mengeluarkan komponen elektronik kuasa untuk pemacu industri dan aplikasi kawalan kuasa, termasuk pencincang brek, perintang brek, unit brek, reaktor, penapis, transformer dan perintang industri.
Bergantung pada konfigurasi produk, kawalan kualiti mungkin termasuk:
- Pemeriksaan bahan masuk
- Pemeriksaan sambungan elektrik
- Ujian rintangan penebat
- Ujian kekuatan dielektrik
- Pengesahan fungsi bertukar
- Pengesahan fungsi perlindungan
- Pemeriksaan kipas penyejuk
- Pemeriksaan terminal dan dimensi
- Pemeriksaan dan pembungkusan produk akhir
Siri CBU dihasilkan mengikut keperluan terpakai GB/T 12668, manakala Dufew Electric mengekalkan pensijilan ISO dan CE yang berkaitan dalam sistem kualiti dan pematuhan produknya. Dokumen pensijilan khusus dan rekod teknikal hendaklah disahkan mengikut model dan keperluan projek yang dipilih.
Soalan Lazim Mengenai Helikopter Brek
1. Apakah tujuan utama pencincang brek?
Pencincang brek mengawal tenaga penjanaan semula yang dikembalikan ke bas DC VFD semasa nyahpecutan motor atau operasi baik pulih. Ia menukar tenaga yang berlebihan kepada perintang brek untuk membantu mengelakkan voltan bas DC yang berlebihan.
2. Adakah pencincang brek menggantikan perintang brek?
Tidak. Kedua-dua komponen melaksanakan fungsi yang berbeza. Pencincang brek mengawal laluan pensuisan, manakala perintang brek menukar tenaga elektrik regeneratif kepada haba. Mereka biasanya direka untuk beroperasi bersama-sama.
3. Bolehkah satu pencincang brek menyokong aplikasi brek berkuasa tinggi?
Ia bergantung pada kuasa brek yang diperlukan, kitaran tugas, voltan bas DC, konfigurasi perintang dan model terpilih. Jika satu unit tidak mencukupi, berbilang pencincang yang serasi boleh disambung secara selari mengikut reka bentuk sistem.
4. Sistem voltan yang manakah boleh disokong oleh Dufew CBU Series?
Siri CBU tersedia untuk sistem pemacu 220V, 380V dan 690V. Model dan voltan brek yang sesuai mesti dipilih mengikut ciri-ciri bas DC VFD dan aplikasinya.
5. Apakah maklumat yang perlu disediakan semasa meminta pencincang brek?
Untuk pemilihan teknikal yang tepat, sediakan model pemacu, voltan sistem, kuasa motor, jenis beban, masa nyahpecutan, kekerapan brek, kuasa brek yang diperlukan, spesifikasi perintang brek, kitaran tugas, keadaan ambien dan keperluan pemasangan apabila tersedia.
Kesimpulan
A dipilih dengan betulHelikopter Brekboleh memainkan peranan penting dalam mengawal tenaga penjanaan semula dan mengekalkan voltan bas DC yang stabil dalam menuntut aplikasi VFD. Daripada lif dan kren kepada emparan, penghantar, peralatan tekstil dan alatan mesin, gabungan pencincang, perintang brek, sistem penyejukan dan fungsi perlindungan yang betul boleh meningkatkan kebolehpercayaan brek dinamik. Jika anda sedang menilai pencincang brek untuk sistem pemacu baharu atau memerlukan bantuan memadankan voltan, kuasa brek, spesifikasi perintang dan kitaran tugas,hubungi kamiuntuk membincangkan keperluan permohonan anda dengan Dufew Electric dan mengenal pasti konfigurasi yang sesuai.
