Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

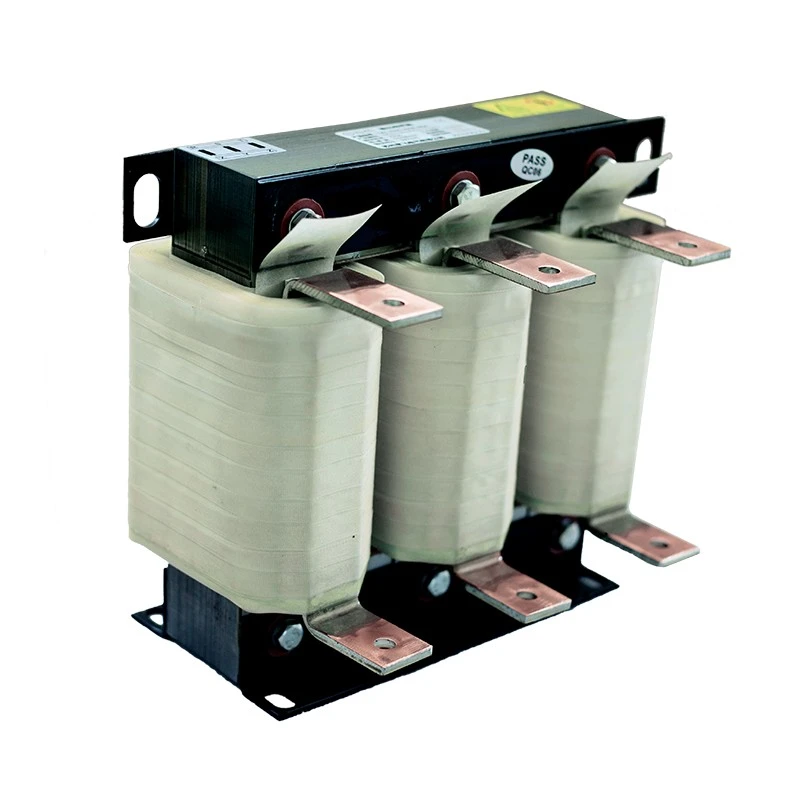

Reaktor Output Elektrik Dufew dipasang di antara terminal keluaran VFD dan motor untuk meningkatkan kualiti penghantaran kuasa dan melindungi sistem motor daripada tekanan pensuisan frekuensi tinggi.
Ciri pensuisan pantas voltan keluaran PWM daripada VFD boleh menjana tegasan dv/dt yang tinggi, gelombang voltan yang dipantulkan, arus harmonik dan arus pengecasan kabel tambahan. Kesan ini menjadi lebih serius apabila kabel panjang digunakan antara penyongsang dan motor.
Dengan menambah impedans yang betul pada litar keluaran, reaktor membantu bentuk gelombang voltan yang lancar, mengurangkan pancang voltan terminal motor, menurunkan tekanan penebat, dan meningkatkan kebolehpercayaan sistem pemacu perindustrian.
Reaktor Dufew menggunakan teras keluli silikon kehilangan rendah, bahan penebat suhu tinggi, dan struktur penggulungan yang dioptimumkan untuk memastikan prestasi yang stabil di bawah operasi industri yang berterusan.
Apabila kabel antara penyongsang dan motor terlalu panjang, kapasitansi teragih kabel menjana arus pengecasan tambahan.
Tanpa perlindungan yang betul, ini boleh menyebabkan:
- Penggera lebihan arus VFD
- Operasi motor tidak stabil
- Peningkatan tekanan keluaran penyongsang
- Mengurangkan kebolehpercayaan sistem
Reaktor Output VFD mengurangkan arus pengecasan kapasitif dan meningkatkan kestabilan sistem, terutamanya untuk aplikasi di mana motor dipasang jauh dari kabinet penyongsang.
Reaktor mengurangkan kesan perubahan voltan PWM frekuensi tinggi yang dihasilkan oleh VFD, membantu melindungi penebat motor semasa operasi berterusan.
Ia merendahkan tekanan voltan pada belitan motor, mengurangkan penuaan penebat dan memanjangkan hayat perkhidmatan motor. Ini membantu meningkatkan kebolehpercayaan sistem secara keseluruhan, terutamanya dalam menuntut aplikasi industri.
Apabila motor dipasang jauh dari kabinet VFD, kabel panjang boleh meningkatkan arus pengecasan dan menyebabkan kesan voltan terpantul.
Reaktor membantu mengurangkan kesan ini dengan meningkatkan kualiti bentuk gelombang semasa dan mengehadkan turun naik voltan. Ia menyokong jarak penghantaran kabel yang lebih panjang sambil mengekalkan operasi motor yang stabil.
Reka bentuk induktif yang dioptimumkan membantu menyekat komponen harmonik frekuensi tinggi yang dihasilkan semasa operasi VFD.
Ia juga mengurangkan hingar elektromagnet motor, arus kebocoran, dan potensi gangguan dengan peralatan automasi dan kawalan berdekatan, mewujudkan persekitaran operasi yang lebih stabil.
Reaktor ini dihasilkan dengan teras keluli silikon gulung sejuk, sistem penebat Kelas F, proses impregnasi vakum, dan pilihan penggulungan tembaga atau aluminium.
Pembinaan yang teguh ini memastikan kearuhan yang stabil, mengurangkan getaran, dan prestasi terma yang boleh dipercayai untuk operasi industri jangka panjang.
Struktur teras tiga fasa simetri memberikan prestasi magnet yang seimbang pada semua belitan.
Ia membantu mengurangkan kehilangan magnet sambil mengekalkan ciri kearuhan yang stabil, memastikan prestasi elektrik yang konsisten semasa operasi VFD.
Reaktor tersedia dalam konfigurasi yang berbeza, termasuk struktur terbuka IP00 dan penutup perlindungan IP20, untuk memenuhi pelbagai keperluan pemasangan.
Ia menyokong kaedah pemasangan menegak dan mendatar. Dimensi tersuai tersedia untuk dipadankan dengan ruang kabinet, keadaan pelekap dan keperluan aplikasi khusus.
Penyelesaian reaktor Dufew digunakan secara meluas dalam aplikasi industri di mana perlindungan motor dan operasi VFD yang stabil diperlukan.
Aplikasi biasa termasuk:
- Sistem pemacu frekuensi boleh ubah untuk meningkatkan kestabilan kuasa dan mengurangkan tekanan elektrik pada motor.
- Kabinet kawalan motor industri, pam dan kipas yang memerlukan operasi berterusan yang boleh dipercayai.
- Kren dan peralatan mengangkat, jentera perlombongan, dan peralatan pelabuhan yang digunakan dalam keadaan kerja yang mencabar.
- Kilang gelek, mesin pengacuan suntikan, dan jentera tekstil untuk proses pengeluaran yang stabil dan cekap.
- Barisan pengeluaran automatik dan peralatan tenaga boleh diperbaharui di mana prestasi kuasa yang boleh dipercayai adalah penting.
| Syarat Permohonan | Syor |
|---|---|
| Panjang kabel motor melebihi 50 meter | Disyorkan |
| Perlindungan penebat motor diperlukan | Disyorkan |
| Bunyi motor memerlukan pengurangan | Disyorkan |
| Gangguan frekuensi tinggi menjejaskan penderia | Disyorkan |
| Pecutan dan nyahpecutan yang kerap | Disyorkan |
Pemilihan reaktor hendaklah berdasarkan parameter VFD, keadaan kabel dan keperluan motor untuk memastikan prestasi yang betul dan operasi yang boleh dipercayai.
Pemilihan harus mengambil kira faktor utama seperti:
- Voltan terkadar dan arus keluaran
- Kuasa motor dan kekerapan operasi
Ciri kabel dan keadaan pemasangan juga mempengaruhi pemilihan reaktor, termasuk:
- Panjang kabel dan jenis kabel
- Persekitaran pemasangan
- Kemuatan teragih
Penebat motor dan keadaan operasi hendaklah dinilai agar sepadan dengan penyelesaian reaktor yang sesuai, termasuk:
- Kelas penebat
- Keadaan operasi
- Keperluan perlindungan
Dufew menyediakan reka bentuk reaktor tersuai mengikut aplikasi industri dan keperluan sistem yang berbeza.
CAL-4321-0250-EISA
| Kod | Penerangan |
|---|---|
| CAL | Siri Reaktor AC |
| 4 | Tahap Voltan |
| 3 | Tiga Fasa |
| 2 | Jenis Reaktor Keluaran |
| 1 | Penurunan Voltan |
| 0250 | Nilai Semasa |
| EI | Struktur Teras |
| S | Jenis Pemasangan |
| A | Penggulungan Aluminium |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Keluaran VFD |
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Kekerapan | 50Hz / 60Hz |
| Nilai Semasa | 5A - 3800A |
| Penurunan Voltan | 0.5% / 1% / 2% / 4% |
| Kapasiti Lebihan | 1.5 kali nilai arus selama 60 saat |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 1Min |
| Rintangan Penebat | ≥100MΩ |
| Gred Perlindungan | IP00 / IP20 |
| Kelas Penebat | Kelas F (155℃) |
| Tahap Kebisingan | ≤65dB |
| Hayat Perkhidmatan | ≥15 tahun |
Dufew Electric pakar dalam komponen kuasa industri dan penyelesaian reaktor tersuai.
Setiap Reaktor Keluaran dihasilkan dengan proses terkawal termasuk:
- Pemeriksaan pembuatan teras
- Kawalan proses penggulungan
- Ujian tahan voltan tinggi
- Ujian rintangan penebat
- Pemeriksaan kenaikan suhu
- Pengesahan prestasi elektrik
Produk boleh dibekalkan dengan:
- ISO quality management system compliance
- Produk yang diperakui CE
- Dokumentasi teknikal yang disesuaikan
Sebelum penghantaran, setiap reaktor diperiksa mengikut spesifikasi pelanggan untuk memastikan pemasangan dan operasi yang boleh dipercayai.
Reaktor industri memerlukan perlindungan yang boleh dipercayai semasa pengangkutan antarabangsa kerana berat dan komponen elektromagnetnya.
Dufew menyediakan:
| Kaedah Pengangkutan | Permohonan |
|---|---|
| Pengangkutan Laut | Tempahan industri yang besar dan projek peralatan yang lengkap |
| Pengangkutan Udara | Sampel dan keperluan penghantaran segera |
| Pengangkutan Darat | Penghantaran perindustrian serantau |
Ciri pembungkusan:
- Perlindungan tahan lembapan
- Penetapan kalis kejutan
- Eksport kes kayu standard
- Pembungkusan tersuai mengikut saiz dan berat produk
Ia dipasang di antara terminal keluaran VFD dan motor untuk meningkatkan kualiti bentuk gelombang keluaran dan mengurangkan tekanan elektrik pada bahagian motor.
Ia biasanya digunakan untuk aplikasi kabel panjang, perlindungan penebat motor dan sistem yang terjejas oleh pancang voltan, bunyi atau gangguan.
Tidak. Komponen sisi input dan sisi motor mempunyai fungsi yang berbeza. Satu memberi tumpuan kepada perlindungan bekalan kuasa, manakala satu lagi meningkatkan prestasi bahagian motor.
ya. Dufew menyediakan penyelesaian tersuai berdasarkan voltan, arus, keperluan pemasangan dan persekitaran operasi.
Dufew Electric menyediakan penyelesaian reaktor yang boleh dipercayai untuk aplikasi VFD industri dengan keupayaan pembuatan profesional, sokongan kejuruteraan tersuai dan kawalan kualiti yang ketat.
Daripada perlindungan motor kepada aplikasi pemanduan jarak jauh, Dufew membantu pelanggan meningkatkan kebolehpercayaan peralatan, mengurangkan kos penyelenggaraan dan mencapai operasi yang stabil.
