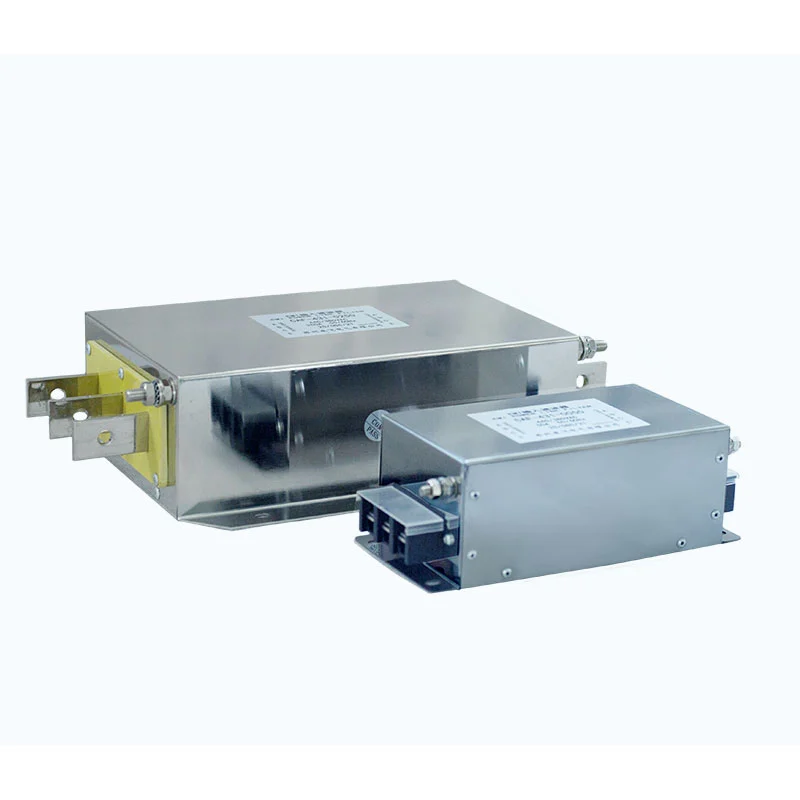

Penapis Pemacu Frekuensi Boleh Ubah

Penapis Pemacu Frekuensi Berubah dipasang di sekeliling pemacu frekuensi berubah untuk mengawal gangguan elektrik yang dijana semasa peraturan kelajuan motor.

Sambungan biasa ialah:

Bekalan Kuasa → Penapisan Input → VFD → Penapisan Output → Motor

Kedua-dua bahagian menangani bahagian sistem pemacu yang berlainan.

Kawalan penapisan input menjalankan gangguan elektromagnet antara VFD dan rangkaian kuasa.

Penapisan output melemahkan komponen frekuensi tinggi yang dihasilkan oleh pensuisan PWM sebelum ia mencapai motor melalui kabel.

Konfigurasi ini bertujuan untuk aplikasi di mana kedua-dua EMI sisi kuasa dan kesan frekuensi tinggi sisi motor perlu dipertimbangkan.

Ia berbeza daripada penapis EMI input konvensional, yang hanya menapis sambungan antara bekalan kuasa dan pemacu.

Penapisan EMI Sisi Input

Menukar peranti di dalam VFD menjana komponen elektrik frekuensi tinggi yang boleh bergerak melalui bekalan kuasa dan menjejaskan peralatan lain pada sistem pengedaran yang sama. Bahagian input menggunakan komponen magnetik dan kapasitif untuk pengecilan mod biasa dan mod pembezaan, yang mungkin termasuk pencekik mod biasa, komponen induktif mod pembezaan, kapasitor X, kapasitor Y dan perintang.

Bahagian input bertujuan untuk penindasan EMI yang dijalankan dan tidak menggantikan sistem pampasan harmonik khusus yang memerlukan keperluan THD frekuensi rendah khusus.

Penapisan Motor Sisi Output

VFD menghasilkan bentuk gelombang keluaran PWM dengan peralihan voltan yang pantas. Dengan kabel motor panjang, kemuatan teragih dan impedans boleh menjejaskan bentuk gelombang voltan pada terminal motor. Bahagian output melemahkan komponen frekuensi tinggi dan boleh membantu mengurangkan dv/dt sisi motor, kesan gelombang pantulan, tegasan penebat belitan motor dan bunyi motor frekuensi tinggi tertentu.

Prestasi sebenar bergantung pada ciri pensuisan VFD, panjang kabel dan pembinaan, penebat motor, pembumian dan konfigurasi penapis terpilih.

Bilakah Penapis Bersepadu Diperlukan?

Bukan setiap pemasangan VFD memerlukan penapisan input dan output.

Konfigurasi yang diperlukan bergantung pada masalah yang sedang ditangani.

Perbezaan ini penting semasa pemilihan produk. Penapis harus ditentukan mengikut masalah elektrik sebenar dan bukannya dipasang hanya kerana VFD ada.

Pembinaan Penapis Bersepadu

Dufew Electric menggabungkan litar penapisan input dan output dalam satu pemasangan.

Kedua-dua bahagian mempunyai laluan elektrik dan kawasan terminal yang berasingan untuk sambungan kepada bekalan kuasa, VFD dan motor.

Rangkaian penapisan boleh menggabungkan:

- Komponen magnet mod biasa

- Komponen induktif mod pembezaan

- kapasitor X

- kapasitor Y

- Perintang redaman

- Komponen lain yang diperlukan oleh konfigurasi yang dipilih

Pembinaan bersepadu mengurangkan keperluan untuk memasang dua perumah penapis berasingan apabila penapisan input dan output diperlukan.

Susunan dalaman sebenar bergantung pada penilaian dan konfigurasi produk.

Spesifikasi Teknikal

* Panjang kabel maksimum adalah bergantung pada aplikasi dan harus disahkan mengikut ciri keluaran VFD, motor, jenis kabel, susunan pembumian dan model penapis terpilih.

Pengenalan Model

Model penapis Dufew biasa ialah: CAF-4 3 1-0010

Untuk konfigurasi input/output bersepadu, kod model yang berkenaan hendaklah disahkan terhadap lukisan dan spesifikasi produk yang sepadan.

Aplikasi Biasa

Nota: Konfigurasi penapis yang diperlukan bergantung pada VFD, motor, panjang kabel, keadaan EMC dan masalah gangguan khusus. Bukan setiap aplikasi VFD memerlukan penapisan input dan output.

Parameter Pemilihan

Maklumat Disyorkan untuk Pemilihan Produk

Untuk penilaian awal, pelanggan boleh menyediakan:

Model VFD + voltan undian + arus undian + kuasa motor + panjang kabel motor + jenis kabel + kekerapan pensuisan + gangguan yang diperhatikan

Maklumat ini secara amnya lebih berguna untuk pemilihan penapis daripada menentukan penapis hanya dengan kuasa motor.

Keperluan Pemasangan

Pemasangan yang betul adalah penting kerana gangguan frekuensi tinggi boleh memintas sebahagian litar penapisan melalui pendawaian yang tidak sesuai.

Sambungan Input dan Output

Sambungkan bahagian input antara bekalan kuasa dan VFD.

Sambungkan bahagian output antara VFD dan motor.

Terminal input dan output mesti disambungkan mengikut gambar rajah pendawaian produk dan tidak boleh ditukar ganti.

Pemisahan Kabel

Kabel sisi kuasa dan sisi motor hendaklah disalurkan secara berasingan.

Elakkan larian selari yang panjang antara konduktor input dan output penapis, kerana gandingan elektromagnet boleh mengurangkan keberkesanan penapisan.

Pembumian

Penapis hendaklah dibumikan mengikut keperluan pemasangan elektrik yang berkenaan dan arahan EMC pengeluar VFD.

Untuk gangguan frekuensi tinggi, laluan pembumian impedans yang pendek dan rendah biasanya lebih disukai.

Perisai Kabel Motor

Di mana kabel motor berperisai digunakan, perisai kabel hendaklah ditamatkan mengikut keperluan EMC pengeluar VFD.

Semakan Pra Operasi

Sebelum menghidupkan sistem, sahkan:

- Penapis voltan dan penarafan arus

- Sambungan terminal

- Pembumian

- Penghalaan kabel input/output

- Sambungan motor

- Pemasangan mekanikal

Selepas pemasangan, sahkan operasi VFD dan motor biasa dan semak keadaan gangguan asal.

Pembuatan dan Kawalan Kualiti

Dufew Electric mengeluarkan komponen elektronik kuasa termasuk perintang, sistem brek, reaktor, penapis, transformer dan komponen elektrik tersuai. Penapis Pemacu Frekuensi Berubah dihasilkan mengikut konfigurasi dan aplikasi elektrik yang diperlukan.

Proses pengeluaran biasanya meliputi pemeriksaan komponen, pemprosesan komponen magnetik, penggulungan dan penebat, pemasangan penapis, ujian elektrik, pemeriksaan akhir dan pembungkusan. Bergantung pada konfigurasi produk, semakan kualiti mungkin termasuk spesifikasi komponen, penggulungan, penebat, terminal, rintangan penebat, kekuatan dielektrik, prestasi elektrik dan dimensi.

Lukisan khusus produk, rekod ujian dan dokumen teknikal boleh disediakan mengikut keperluan projek.

Pensijilan dan Jaminan Kualiti

Dufew Electric mempunyai pensijilan ISO dan CE yang menyokong pengurusan kualiti dan keperluan pematuhan produknya.

Sijil yang berkenaan dan dokumentasi teknikal hendaklah disahkan mengikut model produk dan pasaran destinasi tertentu.

Pemeriksaan kualiti meliputi peringkat yang berkaitan daripada pengesahan dan pemasangan komponen melalui ujian elektrik dan pemeriksaan akhir.

Pembungkusan dan Penghantaran

Dufew Electric membekalkan penapis dan komponen elektronik kuasa lain kepada OEM, pengedar, penyepadu sistem dan pengguna industri.

Susunan pembungkusan dan penghantaran dipilih mengikut dimensi produk, berat, kuantiti, destinasi dan keperluan pelanggan.

Urusan penghantaran yang tersedia mungkin termasuk:

- Pengangkutan laut

- Pengangkutan udara

- Penghantaran ekspres

- Penghantar yang dicalonkan pelanggan

Pembungkusan dipilih mengikut keadaan pembinaan dan pengangkutan produk.

Soalan Lazim

S1: Apakah perbezaan antara penapis input dan penapis output?

Penapis input dipasang di antara bekalan kuasa dan VFD untuk mengawal EMI yang dikendalikan. Penapis output dipasang di antara VFD dan motor untuk mengawal komponen frekuensi tinggi, dv/dt dan kesan gelombang pantulan.

S2: Adakah setiap VFD memerlukan penapis keluaran?

Tidak. Keperluan bergantung pada panjang kabel motor, ciri keluaran VFD, penebat motor, keadaan EMC dan keperluan aplikasi.

S3: Bolehkah penapis ini digunakan dengan pemacu servo?

ya. Ia boleh dinilai untuk aplikasi pemacu servo di mana EMI sisi input atau gangguan frekuensi tinggi sisi motor perlu dikawal. Penarafan elektrik mesti sepadan dengan sistem pemacu.

S4: Bolehkah penapis keluaran mengurangkan dv/dt pada motor?

ya. Bahagian keluaran direka bentuk untuk melemahkan komponen pensuisan frekuensi tinggi dan boleh mengurangkan dv/dt pada terminal motor. Hasil sebenar bergantung pada VFD, konfigurasi penapis, kabel dan motor.

S5: Bolehkah ia digunakan dengan kabel motor panjang?

ya. Kabel motor panjang boleh meningkatkan kesan gelombang pantulan dan voltan frekuensi tinggi, menjadikan penapisan output lebih relevan. Panjang kabel yang dibenarkan mesti disahkan untuk aplikasi tertentu.

S6: Adakah penapis ini menggantikan penapis harmonik khusus?

Tak semestinya. Produk ini ditujukan terutamanya untuk EMI dan penapisan frekuensi tinggi di sekitar sistem VFD. Jika keperluan adalah untuk mengawal pesanan harmonik sistem kuasa tertentu atau THD, penyelesaian mitigasi harmonik khusus harus dinilai.

S7: Adakah penapis memerlukan pelarasan elektronik?

Tiada pelarasan elektronik biasanya diperlukan kerana penapis adalah pasif. Pemilihan model, pendawaian, pembumian dan pemasangan yang betul masih diperlukan.

S8: Apakah maklumat yang perlu disediakan untuk pemilihan?

Model VFD, voltan bekalan, arus undian, kuasa motor, panjang kabel motor, jenis kabel dan gangguan khusus atau isu sisi motor berguna untuk memilih konfigurasi yang sesuai.

Pengeluar Penapis Pemacu Frekuensi Boleh Ubah di China

Dufew Electric mengeluarkan Penapis Pemacu Frekuensi Berubah untuk VFD, pemacu servo, sistem kawalan motor dan peralatan automasi industri.

Konfigurasi bersepadu menyediakan penapisan EMI sisi input dan penapisan motor sisi output dalam satu pemasangan. Pemilihan boleh berdasarkan penilaian pemacu, ciri motor, panjang kabel, keadaan EMC dan keperluan pemasangan.

Untuk penilaian produk, sediakan model VFD, kuasa motor, arus undian, panjang kabel motor, jenis kabel dan voltan bekalan.
