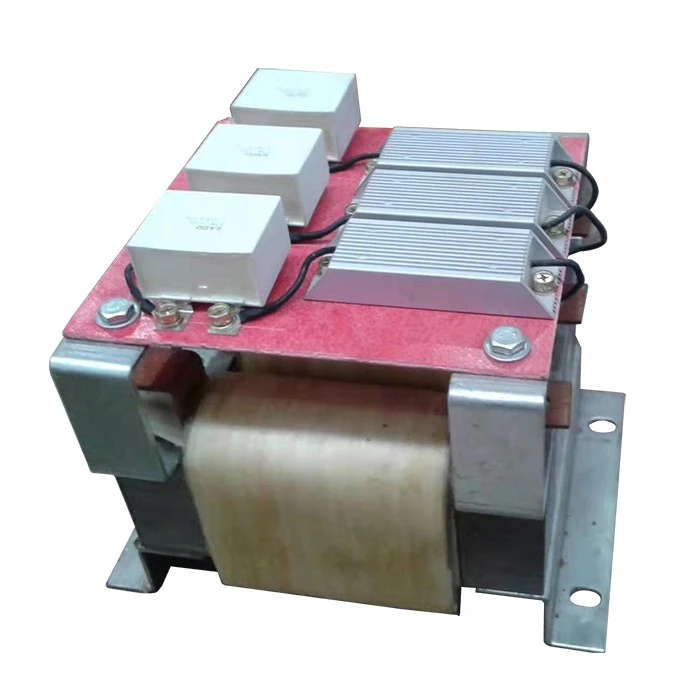

Penapis Voltan Terbitan

Penapis Voltan Terbitan Elektrik Dufew dipasang pada bahagian keluaran VFD untuk memperbaiki keadaan elektrik antara penyongsang dan motor. Sistem penyongsang moden menggunakan peranti pensuisan berkelajuan tinggi untuk kawalan kelajuan dan tork yang tepat, tetapi peralihan voltan PWM yang pantas boleh mencipta tepi voltan curam yang meningkatkan tekanan dv/dt pada belitan motor, voltan terpantul yang disebabkan oleh ketidakpadanan impedans kabel, voltan mod biasa antara motor dan tanah, menanggung risiko arus dan gangguan elektromagnet frekuensi tinggi.

Kesan ini boleh menjadi lebih ketara dengan larian kabel motor yang panjang, frekuensi pensuisan penyongsang yang tinggi, motor yang asalnya tidak direka untuk tugas penyongsang, atau peralatan industri dengan keperluan kestabilan elektrik yang ketat. Dufew menggunakan struktur redaman LC dengan rintangan terkawal untuk menyerap tenaga ayunan frekuensi tinggi, kadar peralihan voltan perlahan dan mengurangkan tekanan elektrik sementara sambil mengekalkan operasi penyongsang biasa.

Penapis boleh membantu mengurangkan puncak voltan PWM, tegasan penebat motor, kesan gelombang pantulan dan gangguan frekuensi tinggi, sambil menambah baik keadaan penghantaran kabel dan keserasian sistem pemacu keseluruhan.

Bagaimana Teknologi Dufew dv/dt Berfungsi?

Struktur Redaman LC untuk Kawalan Peralihan Voltan

Semasa pensuisan penyongsang, denyutan PWM menjana perubahan voltan frekuensi tinggi yang pantas yang bergerak melalui kabel motor. Penapis memperkenalkan impedans terkawal ke dalam litar keluaran untuk mengehadkan perubahan voltan pantas dan voltan lampau sementara, memperbaiki keadaan voltan pada terminal motor dan mengurangkan kesan gelombang pantulan. Berbanding dengan reaktor keluaran konvensional, struktur redaman menyediakan kawalan tambahan bagi ayunan voltan frekuensi tinggi.

Reka Bentuk Kawalan Voltan Mod Biasa

Pensuisan frekuensi tinggi boleh mencipta voltan mod biasa antara belitan motor, konduktor kabel dan sistem pembumian. Dufew mengoptimumkan reka bentuk magnet dan elektrik untuk mengurangkan gangguan mod biasa dan komponen voltan frekuensi tinggi, yang boleh membantu mengehadkan kesan voltan aci, mengurangkan risiko arus nyahcas galas dan meningkatkan prestasi EMC.

Prestasi Perlindungan Motor

Mengurangkan Tekanan Penebat Di Bawah Operasi PWM

Peralihan voltan pantas dan denyutan PWM berulang boleh meningkatkan tekanan elektrik pada penebat belitan motor dan menyumbang kepada penuaan penebat dari semasa ke semasa. Dengan menyederhanakan kadar kenaikan voltan dan mengehadkan puncak sementara, Dufew membantu mengurangkan tekanan penebat belitan dan sesuai untuk aplikasi pengubahsuaian di mana motor sedia ada memerlukan keserasian yang lebih baik dengan operasi VFD.

Meningkatkan Kebolehpercayaan Galas

Voltan mod biasa boleh mencipta laluan arus frekuensi tinggi melalui galas motor, yang berpotensi meningkatkan voltan aci dan kesan nyahcas galas. Dengan mengurangkan komponen voltan frekuensi tinggi, penapis membantu mengehadkan pengaruh voltan aci dan menanggung kerosakan berkaitan arus sambil menyokong operasi motor yang lebih stabil.

Menyokong Operasi Perindustrian Berterusan

Untuk motor yang beroperasi dalam keadaan tugas berterusan, mengawal voltan transien dan tekanan elektrik frekuensi tinggi boleh membantu mengekalkan ketersediaan peralatan dan mengurangkan tekanan elektrik pada motor dan komponen yang disambungkan. Ini menyokong keperluan operasi dan penyelenggaraan yang stabil dalam sistem pemacu industri.

Panduan Pemilihan Permohonan

Penyelesaian penapisan dv/dt biasanya dipertimbangkan apabila sistem mempunyai:

Aplikasi Biasa

Penyelesaian Dufew sesuai untuk:

Aplikasi biasa termasuk automasi industri, jentera CNC, peralatan pelabuhan, mesin pengacuan suntikan, jentera tekstil, peralatan pemprosesan kertas dan sistem ujian di mana motor dipacu VFD memerlukan kawalan voltan yang dipertingkatkan dan perlindungan elektrik bahagian motor.

Ciri Reka Bentuk Teknikal

Reka Bentuk Komponen Magnet Kerugian Rendah

Dufew menggunakan bahan magnet yang dioptimumkan dan struktur komponen untuk mengekalkan ciri kearuhan yang stabil sambil mengurangkan kehilangan magnet dan menyokong pelesapan haba yang berkesan semasa operasi berterusan.

Sistem Penebat Perindustrian

Sistem penebat boleh menggunakan bahan penebat Kelas F bersama-sama dengan rawatan impregnasi vakum untuk meningkatkan integriti penebat, kekuatan mekanikal, dan rintangan kepada keadaan persekitaran semasa operasi industri.

Konfigurasi Pemasangan Fleksibel

Untuk menampung susun atur kabinet dan peralatan yang berbeza, Dufew menyokong pilihan perlindungan IP00 dan IP22, pemasangan menegak atau mendatar, dimensi tersuai dan konfigurasi mekanikal khusus projek mengikut keperluan aplikasi.

Spesifikasi Teknikal

Penapis dv/dt lwn Penapis Gelombang Sinus

Keupayaan Pengilangan & Jaminan Kualiti

Dufew Electric pakar dalam komponen elektronik kuasa industri, termasuk penapis, reaktor, perintang brek, transformer dan penyelesaian elektrik tersuai. Untuk produk penapisan perlindungan motor, proses pembuatan meliputi pemilihan teras magnetik, penggulungan ketepatan, rawatan penebat, impregnasi vakum, ujian prestasi elektrik dan pemeriksaan akhir.

Pemeriksaan kualiti utama mungkin termasuk:

- Ujian rintangan penebat
- Ujian tahan dielektrik
- Pengesahan kearuhan
- Ujian kenaikan suhu
- Pemeriksaan produk akhir

Dufew Electric menyokong pembuatan OEM, parameter elektrik tersuai, sokongan aplikasi kejuruteraan dan penyelesaian berasaskan projek. Dokumen pensijilan dan laporan ujian produk boleh disediakan mengikut keperluan produk dan projek.

Soalan Lazim

S1: Apakah Penapis Voltan Terbitan digunakan dalam sistem VFD?

Penapis Voltan Terbitan digunakan untuk mengurangkan tegasan dv/dt, pancang voltan sementara dan gangguan frekuensi tinggi yang dijana oleh pensuisan penyongsang. Ia membantu meningkatkan perlindungan penebat motor dan kebolehpercayaan sistem.

S2: Bilakah penyelesaian ini harus dipilih?

Ia disyorkan untuk aplikasi dengan kabel motor panjang, motor standard dipacu penyongsang, frekuensi pensuisan tinggi, menanggung kebimbangan semasa atau keperluan EMC yang ketat.

S3: Apakah perbezaan antara penapis dv/dt dan penapis gelombang sinus?

Penapis dv/dt terutamanya mengurangkan kadar kenaikan voltan dan tegasan voltan sementara, manakala penapis gelombang sinus seterusnya membentuk semula output PWM kepada bentuk gelombang hampir sinus dengan prestasi penapisan yang lebih tinggi.

S4: Bolehkah Dufew menyesuaikan penyelesaian perlindungan motor?

ya. Dufew menyediakan penyelesaian tersuai mengikut voltan sistem, kapasiti semasa, kekerapan pembawa, panjang kabel, keperluan pemasangan dan keadaan aplikasi.

Penyelesaian Perlindungan Motor Tersuai daripada Dufew Electric

Dufew Electric menyediakan penyelesaian perlindungan sisi keluaran tersuai untuk sistem VFD, pemacu servo dan aplikasi motor industri. Melalui reka bentuk elektrik profesional, proses pembuatan terkawal dan pemeriksaan kualiti yang ketat, Dufew membantu pelanggan mengurangkan tekanan elektrik berkaitan PWM dan meningkatkan kebolehpercayaan sistem pemacu jangka panjang.
