Penapis Harmonik

Penapis Harmoni Elektrik Dufew direka untuk sistem VFD dan beban tak linear lain yang menjana arus harmonik semasa operasi. Dipasang pada bahagian input sistem pemacu, ia menggunakan litar LC yang ditala dengan reaktor penapis, kapasitor kuasa dan perintang redaman bukan induktif untuk mengurangkan harmonik tertib rendah terpilih dan meningkatkan kualiti kuasa. Harmonik sasaran biasa termasuk pesanan ke-5, ke-7, ke-11 dan ke-13, dengan konfigurasi akhir ditentukan oleh voltan sistem, ciri beban, spektrum harmonik dan prestasi penapisan yang diperlukan.

Parameter prestasi biasa termasuk THDi <10% pada beban penuh, THDv <5%, faktor kuasa melebihi 0.98, kenaikan suhu ≤80K, tahap hingar ≤65dB, dan kekuatan dielektrik sehingga 3000VAC, tertakluk kepada model dan keadaan operasi yang dipilih.

Mengapa Penapisan Harmonik Diperlukan dalam Sistem Kuasa Perindustrian

VFD, penukar, penerus dan beban tak linear lain boleh menjana arus harmonik semasa penukaran AC-DC dan operasi pensuisan. Apabila tahap harmonik menjadi berlebihan, ia boleh meningkatkan kehilangan pengubah dan kabel, menyebabkan pemanasan tambahan, mengurangkan faktor kuasa dan menjejaskan kestabilan peralatan elektrik sensitif.

Untuk rangkaian kuasa industri dengan berbilang beban tak linear, kawalan harmonik yang sesuai membantu mengekalkan keadaan elektrik yang stabil dan mengurangkan kesan arus harmonik pada sistem pengagihan.

Ciri Reka Bentuk Kejuruteraan

Struktur Penapisan LC Ditala

Parameter reaktor dan kapasitor dipadankan mengikut sistem dan ciri harmonik untuk mencipta laluan impedans rendah pada frekuensi harmonik terpilih. Ini membolehkan arus harmonik dialihkan melalui penapis sambil mengekalkan operasi frekuensi asas yang normal.

Resonans Redaman

Perintang redaman bukan induktif dimasukkan ke dalam litar penapisan untuk mengawal resonans antara penapis, impedans grid dan beban tak linear. Ini membantu mengehadkan penguatan harmonik dan mengurangkan tekanan arus yang berlebihan pada komponen penapisan semasa operasi berterusan.

Reaktor, Kapasitor dan Padanan Terma

Prestasi penapisan yang stabil bergantung pada penyelarasan yang betul bagi kearuhan reaktor, kapasiti kapasitor, rintangan redaman, dan pelesapan haba. Dufew melaraskan parameter ini mengikut penarafan elektrik dan keadaan operasi untuk mengekalkan prestasi yang boleh dipercayai di bawah beban industri yang berterusan.

Analisis Harmonik & Keupayaan Penyelesaian Tersuai

Pemilihan penapis hendaklah berdasarkan ciri elektrik sebenar pemasangan dan bukannya kuasa undian sahaja. Dufew menilai keadaan sistem seperti voltan, arus, kapasiti VFD, spektrum harmonik, THDi yang diperlukan dan persekitaran pemasangan apabila membangunkan konfigurasi yang sesuai.

Sokongan kejuruteraan boleh merangkumi analisis harmonik, pengiraan parameter penapis, konfigurasi elektrik, struktur mekanikal dan panduan aplikasi. Pelanggan boleh menyediakan data ukuran harmonik, gambar rajah satu baris, spesifikasi peralatan atau keadaan operasi untuk penilaian teknikal.

Peningkatan Kualiti Kuasa

Kurangkan Herotan Arus Harmonik

Litar penapisan yang ditala mengurangkan arus harmonik ciri yang dijana oleh VFD dan beban tak linear lain, membantu merendahkan herotan bentuk gelombang arus dan mengurangkan peredaran harmonik melalui transformer, kabel dan peralatan pengedaran lain.

Meningkatkan Faktor Kuasa

Dengan menangani kesan arus harmonik dan kuasa reaktif, penapis boleh membantu meningkatkan faktor kuasa, mengurangkan permintaan kuasa reaktif dan mengurangkan kerugian dalam sistem pengagihan elektrik.

Menyokong Operasi Peralatan Stabil

Mengurangkan herotan harmonik boleh memperbaik keadaan operasi pengubah, peralatan pengedaran, sistem automasi industri dan beban elektrik lain, terutamanya dalam pemasangan dengan bahagian peralatan tak linear yang tinggi.

Panduan Pemilihan

Dufew boleh mengesyorkan konfigurasi penapis yang sesuai mengikut keperluan aplikasi sebenar.

Aplikasi Biasa

Penyelesaian Penapis Harmonik Dufew sesuai untuk sistem kuasa industri di mana herotan harmonik menjejaskan prestasi peralatan.

Penerangan Model

Contoh: HFL-4 3 1-0490

Spesifikasi Teknikal

Keupayaan Pengilangan & Jaminan Kualiti

Dufew Electric pakar dalam komponen elektronik kuasa industri, termasuk penapis harmonik, reaktor, perintang brek, transformer dan penyelesaian elektrik tersuai.

Untuk produk penapisan harmonik, Dufew memberi tumpuan kepada:

- Pembuatan reaktor dan padanan parameter

- Pemilihan dan penyepaduan kapasitor

- Pengesahan ciri resonans

- Ujian keselamatan elektrik

- Pengesahan prestasi

Setiap produk menjalani pemeriksaan termasuk:

Dufew menyokong:

- Pengilangan OEM

- Penyelesaian harmonik tersuai

- Kerjasama kejuruteraan

- Sokongan teknikal berasaskan projek

Dokumentasi yang tersedia termasuk pensijilan pengurusan kualiti ISO, pensijilan CE dan laporan ujian produk.

Pembungkusan & Penghantaran Global

Dufew menyediakan penyelesaian pembungkusan standard eksport untuk produk elektrik perindustrian.

Pembungkusan termasuk:

- Perlindungan kelembapan

- Penetapan tahan kejutan

- Kes kayu bertetulang untuk model berat

- Label pengenalan produk

- Dokumen teknikal dengan penghantaran

Setiap unit diperiksa sebelum penghantaran untuk memastikan pematuhan dengan spesifikasi pelanggan.

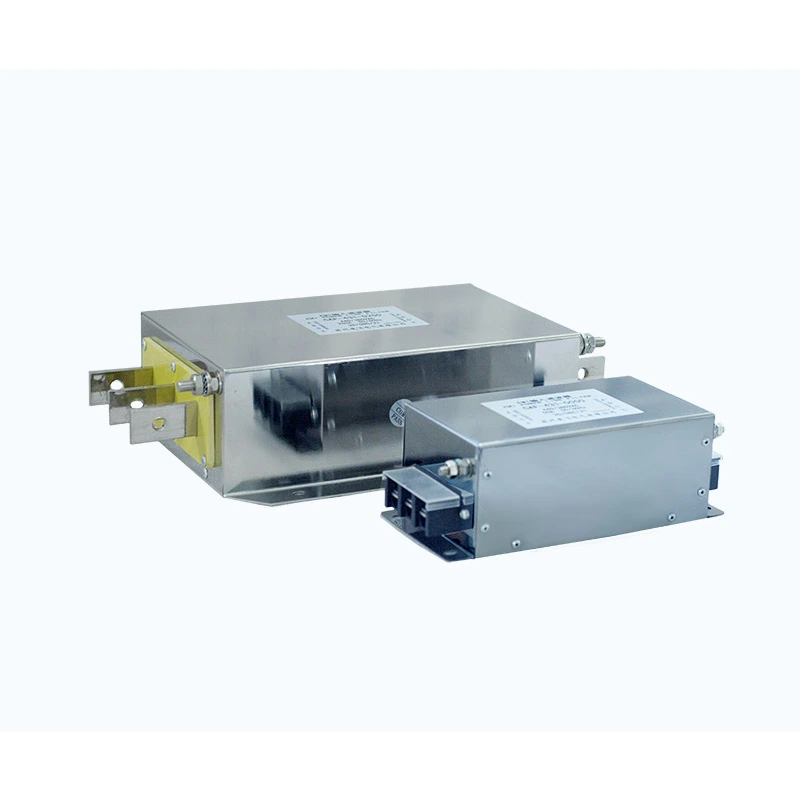

Penapis Harmonik lwn Penapis Input EMI

Soalan Lazim

S1: Apakah komponen yang digunakan dalam sistem penapisan?

Litar penapisan biasa menggunakan reaktor, kapasitor, dan perintang redaman. Komponen ini bekerjasama untuk mencipta laluan yang ditala untuk frekuensi harmonik terpilih dan membantu meningkatkan kualiti kuasa keseluruhan.

S2: Bagaimanakah penapis yang sesuai dipilih untuk sistem VFD?

Pemilihan bergantung pada voltan sistem, arus undian, kapasiti VFD, ciri harmonik, keperluan THDi dan keadaan pemasangan. Dufew menyediakan cadangan berdasarkan keperluan aplikasi dan operasi khusus.

S3: Bolehkah Dufew mereka bentuk penapis mengikut data harmonik yang diukur?

ya. Dufew boleh menilai hasil pengukuran harmonik bersama-sama dengan parameter sistem dan prestasi penapisan yang diperlukan untuk menentukan konfigurasi yang sesuai untuk aplikasi.

S4: Apakah perbezaan antara Penapis Harmonik dan Penapis EMI?

Yang pertama digunakan terutamanya untuk mengurangkan arus harmonik tertib rendah yang dijana oleh beban tak linear, manakala penapis EMI terutamanya menangani gangguan frekuensi tinggi yang disebabkan oleh peranti pensuisan.

Penyelesaian Tebatan Harmonik Tersuai daripada Dufew Electric

Dufew Electric menyediakan penyelesaian tersuai untuk sistem VFD, peralatan automasi industri dan aplikasi penukaran kuasa. Dengan pengalaman kejuruteraan, proses pembuatan terkawal dan prosedur pemeriksaan kualiti, Dufew menyokong pemilihan penapis, padanan parameter dan konfigurasi khusus aplikasi berdasarkan keperluan sistem sebenar.

Hubungi Dufew Electric untuk spesifikasi produk, penilaian teknikal dan sokongan projek tersuai.
