Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

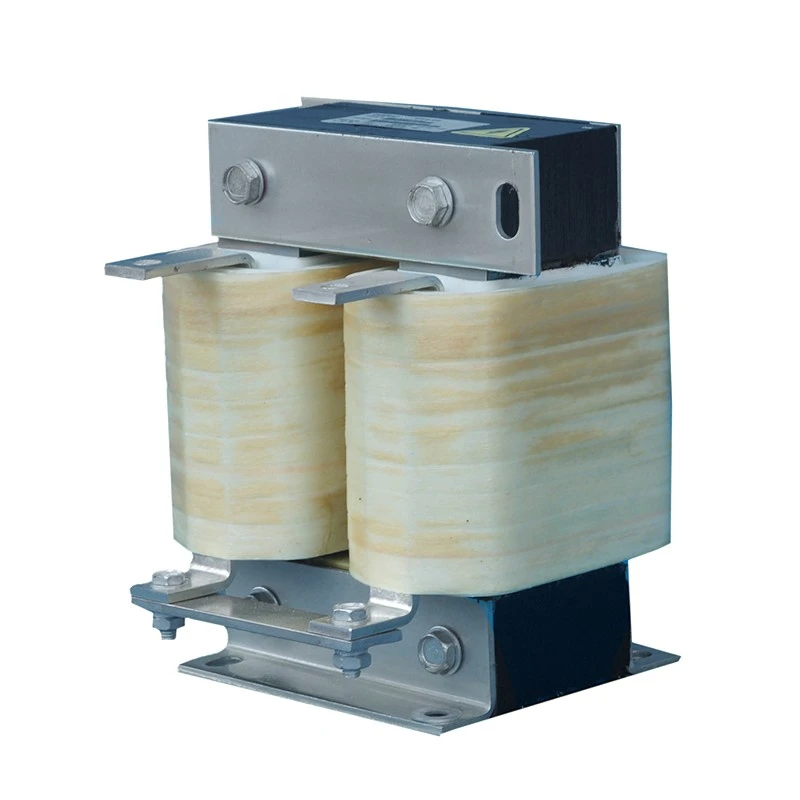

Dalam pemacu frekuensi berubah, penerus menukar kuasa AC masuk kepada kuasa DC sebelum penyongsang menghasilkan keluaran berubah yang diperlukan oleh motor. Di antara peringkat ini, pautan DC perlu mengendalikan arus berdenyut dan perubahan dalam permintaan beban. Reaktor DC yang dipilih dengan betul menambah impedans induktif pada bahagian litar ini, membantu mengawal riak arus dan mengurangkan tegasan elektrik yang diletakkan pada bas DC dan komponen yang berkaitan.
Kesannya terutamanya elektrik dan bukannya mekanikal. Ia tidak mengawal kelajuan motor atau menghilangkan tenaga penjanaan semula. Tujuannya adalah untuk mempengaruhi cara arus berkelakuan dalam litar DC perantaraan, menjadikannya pertimbangan penting dalam seni bina pemacu dan sistem penukaran kuasa tertentu.
Pemacu AC konvensional mula-mula membetulkan bekalan masuk dan kemudian menyimpan tenaga dalam pautan DC sebelum peringkat penyongsang. Kapasitor dalam bahagian ini melicinkan voltan DC, manakala arus yang mengalir melalui pautan dipengaruhi oleh keadaan penerus dan beban.
Tanpa impedans yang mencukupi, ciri pengecasan dan denyutan penerus boleh menghasilkan puncak arus yang agak tinggi. Menambah kearuhan mengubah laluan semasa ini dan membantu mengehadkan variasi pantas sebelum ia mencapai kapasitor pautan DC.
Ini boleh menjadi sangat relevan dalam pemacu di mana bas DC terdedah kepada arus riak yang besar atau di mana rangkaian kuasa masuk mempunyai keadaan operasi yang menuntut.
| Keadaan Elektrik | Peranan Komponen Induktif |
|---|---|
| Riak arus pautan DC | Hadkan perubahan pantas dalam arus |
| Puncak arus penerus | Menyediakan impedans tambahan dalam laluan DC |
| Arus harmonik | Boleh menyumbang kepada pengurangan harmonik dalam reka bentuk pemacu yang sesuai |
| Tegasan arus kapasitor | Membantu mengurangkan arus riak yang dikenakan pada kapasitor pautan DC |
| Turun naik bas DC | Menyokong bentuk gelombang arus yang lebih terkawal |
Kesan sebenar bergantung pada topologi penerus, reka bentuk pemacu, kapasitansi, ciri bekalan, dan beban operasi. Oleh itu, ia harus dipilih sebagai sebahagian daripada reka bentuk pautan DC yang lengkap dan bukannya dianggap sebagai alat tambah bebas.
Kapasitor pautan DC terdedah kepada arus riak semasa operasi pemacu biasa. Riak yang berlebihan menyumbang kepada pemanasan dalaman, dan suhu adalah faktor penting dalam hayat perkhidmatan kapasitor.
Kearuhan tambahan boleh mengurangkan magnitud turun naik semasa yang sampai ke bank kapasitor. Dokumentasi Schneider Electric, sebagai contoh, menyatakan bahawa kearuhan sisi garisan boleh mengurangkan arus riak bas DC dan tekanan semasa yang dialami oleh kapasitor utama. :contentReference[oaicite:0]{index=0}
Ini adalah salah satu sebab impedans induktif dipertimbangkan dalam reka bentuk pemacu di mana pemuatan kapasitor, arus harmonik atau keadaan rangkaian kuasa memerlukan kawalan yang lebih rapat.
Aplikasi yang paling biasa adalah dalam sistem pemacu AC menggunakan penerus, pautan DC dan penyongsang. Ia juga boleh dipertimbangkan dalam peralatan penukaran kuasa lain di mana litar DC perantaraan membawa arus berdenyut yang besar.
Peralatan biasa termasuk pemacu motor industri, pam, kipas, pemampat, penghantar, alatan mesin, peralatan HVAC dan jentera kelajuan berubah-ubah yang lain.
Keperluan tidak ditentukan oleh kuasa motor sahaja. Topologi pemacu, impedans bekalan, reka bentuk pautan DC, profil beban dan keadaan harmonik semuanya boleh mempengaruhi spesifikasi.
Kedua-dua komponen ini berkait rapat, tetapi kedudukan pemasangannya berbeza.
AnReaktor ACdisambungkan dalam litar AC, biasanya pada bahagian garisan atau bahagian motor pemacu. Versi pautan DC diletakkan dalam litar DC perantaraan selepas pembetulan.
| item | Konfigurasi Sisi AC | Konfigurasi Pautan DC |
|---|---|---|
| Bahagian elektrik | Bekalan AC atau litar motor | Litar DC pertengahan |
| Pertimbangan utama | Keadaan arus dan voltan AC | Arus dan riak pautan DC |
| Aplikasi biasa | Perlindungan pemanduan sisi garisan atau sisi motor | Kawalan arus bas DC dan pengurangan harmonik |
Sesetengah pemacu menggunakan reaktor talian AC, komponen pautan DC, atau impedans terbina dalam bergantung pada reka bentuk pengeluar. ABB dan Schneider Electric kedua-duanya mendokumenkan penggunaan impedans induktif sebagai satu pendekatan untuk menguruskan arus harmonik dalam sistem pemacu konvensional. :contentReference[oaicite:1]{index=1}
Pemilihan bermula dengan keadaan elektrik di dalam pemacu, bukan sekadar kuasa undian motor.
Maklumat utama biasanya termasuk voltan DC, arus berterusan, arus beban lampau, kearuhan, kekerapan operasi, suhu ambien, kedudukan pemasangan, keperluan penebat dan ruang yang tersedia. Bentuk gelombang semasa dan kitaran tugas juga harus dipertimbangkan di mana peralatan beroperasi di bawah perubahan beban.
Prestasi terma adalah sama penting. Kehilangan kuprum, kehilangan teras, keadaan kepungan, dan suhu sekeliling semuanya mempengaruhi suhu operasi komponen. Penyejukan yang mencukupi dan penyusutan yang sesuai harus dipertimbangkan apabila peralatan akan beroperasi secara berterusan pada beban yang tinggi.
Sistem pemacu mungkin mengandungi beberapa komponen elektronik kuasa, tetapi fungsinya tidak boleh ditukar ganti.
Perintang biasanya dipilih untuk had semasa atau pelesapan tenaga. APenapismenyasarkan komponen frekuensi yang tidak diingini atau gangguan elektromagnet mengikut kedudukan litar dan pembinaannya.
A Unit Brekmempunyai tujuan lain: ia mengawal tenaga yang dijana semula semasa nyahpecutan motor dan biasanya berfungsi bersama-sama dengan perintang brek. Komponen induktif yang dibincangkan di sini kekal sebagai sebahagian daripada laluan kuasa pautan DC.
Memahami perbezaan ini membantu jurutera mengelak daripada memilih komponen hanya kerana beberapa produk muncul dalam kabinet pemacu yang sama.
Bagi pengeluar peralatan, ruang pemasangan yang ada boleh sama pentingnya dengan penarafan elektrik. Dimensi pelekap, kedudukan terminal, kelegaan penebat, kaedah penyejukan, struktur sambungan dan susunan kepungan mungkin perlu sepadan dengan reka bentuk pemacu sedia ada.
Dufew Electric boleh menilai keperluan ini mengikut aplikasi sebenar. Maklumat teknikal seperti voltan DC, arus undian, keadaan beban lampau, kearuhan, kitaran pengendalian, suhu persekitaran dan dimensi mekanikal menyediakan asas yang berguna untuk pemilihan produk.
Ini amat relevan apabila menggantikan komponen sedia ada atau membangunkan kabinet pemacu di sekeliling seni bina elektrik tertentu.
Dufew Electricmengeluarkan komponen elektrik untuk pemacu motor, automasi industri, peralatan tenaga boleh diperbaharui dan sistem kawalan kuasa. Rangkaian produknya meliputi aplikasi induktif, rintangan, penapisan dan brek.
Sebagai pengilang dan pembekal China, syarikat itu bekerjasama dengan pengeluar peralatan OEM, pengedar, penyepadu sistem dan pengguna industri. Pengeluaran standard dan pemeriksaan kualiti digunakan untuk menyokong spesifikasi elektrik dan mekanikal yang konsisten, dengan pensijilan ISO dan CE tersedia untuk produk dan keperluan yang berkaitan.
Ia menambah impedans induktif pada litar DC penukar kuasa atau pemacu. Fungsi utamanya boleh termasuk mengehadkan riak arus, mengurangkan puncak arus, dan menurunkan tegasan arus riak yang diletakkan pada kapasitor pautan DC.
Ia boleh menyumbang kepada pengurangan arus harmonik dalam konfigurasi pemacu yang sesuai. Hasil sebenar bergantung pada penerus, seni bina pemacu, nilai impedans, keadaan bekalan dan komponen lain dalam sistem.
Tidak. Reaktor talian AC beroperasi di bahagian AC litar, manakala versi pautan DC dipasang selepas pembetulan. Oleh itu, keadaan elektrik dan parameter pemilihan mereka berbeza.
Tidak. Sesetengah pemacu sudah termasuk impedans pautan DC yang mencukupi, manakala yang lain mungkin menggunakan reaktor sisi AC atau kaedah tebatan harmonik yang lain. Keperluan harus ditentukan dari reka bentuk pemacu dan keadaan operasi.
Butiran berguna termasuk voltan DC, arus undian dan beban lampau, kearuhan yang diperlukan, keadaan operasi, suhu ambien, dimensi pemasangan, kaedah sambungan dan kuantiti. Model dan aplikasi pemacu juga boleh membantu mengesahkan spesifikasi yang sesuai.
