Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

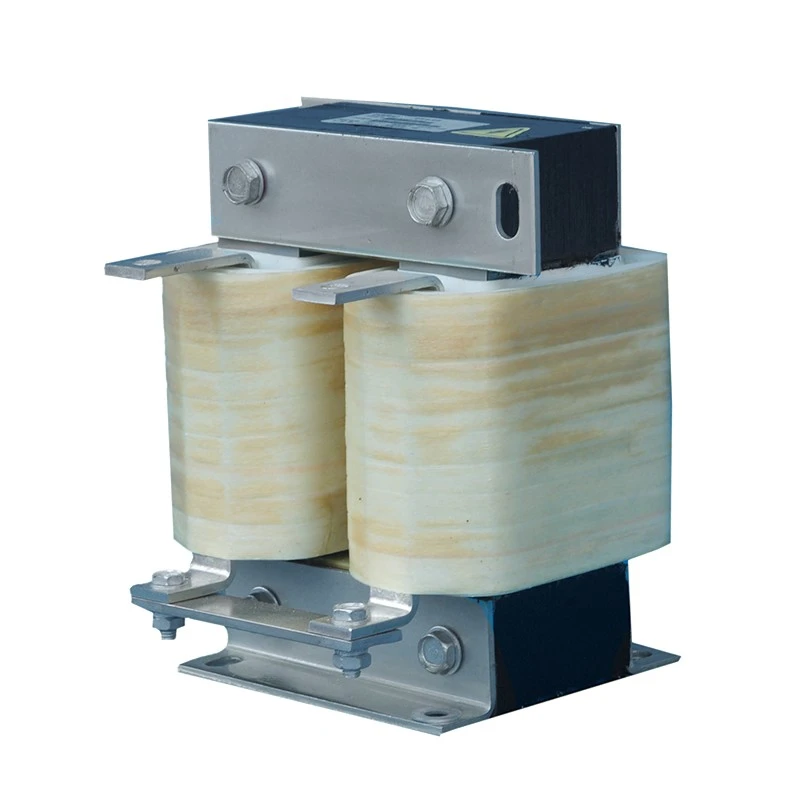

Reaktor Pautan DC VFD disambungkan secara bersiri dalam litar bas DC perantaraan antara jambatan penerus dan peringkat penyongsang sistem VFD.
Semasa penukaran AC-ke-DC, operasi penerus dan variasi beban boleh memperkenalkan riak semasa dan turun naik elektrik ke dalam bas DC. Reaktor menggunakan ciri penyimpanan tenaga induktif untuk melicinkan perubahan arus, mengekalkan aliran arus DC yang berterusan, dan meningkatkan kestabilan bekalan kuasa penyongsang.
Tidak seperti reaktor AC standard, Reaktor Pautan DC direka bentuk untuk beroperasi di bawah keadaan arus DC yang berterusan. Dufew menggunakan struktur magnet jurang udara bersegmen tahan bias DC untuk mengekalkan kearuhan yang stabil dan mengurangkan risiko ketepuan magnetik.
Ciri-ciri reaktor:
- Teras keluli silikon gelek sejuk kehilangan rendah untuk mengurangkan kehilangan magnet
- Struktur jurang udara terbahagi untuk operasi DC yang stabil
- Sistem penebat Kelas F untuk kebolehpercayaan suhu tinggi
- Proses impregnasi vakum untuk kekuatan mekanikal dan rintangan kelembapan
- Pilihan penggulungan tembaga atau aluminium untuk keperluan semasa yang berbeza
Ciri reka bentuk ini menjadikan Dufew DC Link Reactors sesuai untuk sistem VFD yang memerlukan prestasi bas DC yang stabil, hayat perkhidmatan yang panjang dan operasi yang boleh dipercayai.
Peringkat penerus secara semula jadi menghasilkan komponen riak dalam arus DC. Reaktor Pautan DC melicinkan bentuk gelombang semasa, mengurangkan arus riak, dan membantu mengekalkan pengaliran arus berterusan, memberikan input yang lebih stabil kepada penyongsang. Ini mengurangkan turun naik dalam bekalan kuasa DC dan menyokong operasi motor yang konsisten.
Arus riak yang berlebihan boleh meningkatkan pemanasan kapasitor dan mempercepatkan penuaan komponen. Dengan mengurangkan tekanan pengecasan dan beban terma pada komponen bas DC, reaktor boleh membantu memanjangkan hayat perkhidmatan kapasitor, meningkatkan kebolehpercayaan komponen keseluruhan dan mengurangkan keperluan penyelenggaraan.
Peralatan industri selalunya beroperasi di bawah pecutan, brek, dan perubahan beban yang kerap. Reaktor membantu mengekalkan operasi penyongsang yang stabil dan mengurangkan kesan elektrik daripada variasi beban yang pantas, sambil menyokong operasi peranti semikonduktor kuasa yang boleh dipercayai.
Dengan menambah baik ciri bas DC dan mengurangkan herotan semasa, reaktor membantu mengoptimumkan penggunaan kuasa dan mengehadkan pengaruh harmonik. Ini menjadikannya sesuai untuk sistem pemacu industri berkuasa tinggi di mana prestasi elektrik yang stabil diperlukan.
Arus DC berterusan boleh menghasilkan pincang magnet dan meningkatkan risiko ketepuan teras dalam reka bentuk reaktor konvensional. Teknologi jurang udara terbahagi Dufew menyediakan kearuhan yang lebih stabil dan kelinearan magnet yang dipertingkatkan, membantu mengurangkan risiko tepu dan mengekalkan operasi yang boleh dipercayai di bawah keadaan DC yang berterusan.
Struktur penggulungan direka untuk operasi DC arus tinggi dan boleh menggunakan konduktor tembaga atau aluminium mengikut keperluan aplikasi. Kehilangan rintangan yang rendah dan kenaikan suhu terkawal menyumbang kepada prestasi jangka panjang yang stabil. Untuk model arus tinggi, struktur penggulungan foil juga boleh digunakan untuk meningkatkan pelesapan haba sambil mengekalkan reka bentuk pemasangan yang padat.
Proses impregnasi vakum menguatkan sistem penebat dan meningkatkan kestabilan mekanikal, rintangan lembapan dan rintangan getaran. Rawatan ini membantu mengekalkan prestasi elektrik dan mekanikal yang boleh dipercayai semasa operasi industri jangka panjang.
Penyelesaian Dufew DC Link Reactor digunakan secara meluas dalam penukaran kuasa industri dan sistem pemacu motor.
| Permohonan | Keperluan Utama |
|---|---|
| Sistem pemacu frekuensi boleh ubah | Kurangkan riak DC dan tingkatkan kebolehpercayaan pemacu |
| Sistem pemacu servo | Meningkatkan kestabilan bas DC semasa operasi dinamik |
| Lif | Menyokong kitaran pecutan dan brek yang kerap |
| Kren pelabuhan dan peralatan mengangkat | Tingkatkan kebolehpercayaan dalam keadaan beban berat |
| Kilang bergolek | Kurangkan tekanan elektrik semasa operasi berterusan |
| Mesin pengacuan suntikan | Meningkatkan kestabilan pemanduan motor |
| Mesin lukisan wayar | Mengekalkan penghantaran kuasa yang lancar |
| Jentera tekstil | Menyokong operasi jangka panjang yang stabil |
| Sistem ujian | Meningkatkan ketekalan elektrik |
Reaktor Pautan DC disyorkan apabila sistem VFD mengalami:
| Keadaan Sistem | Tujuan Disyorkan |
|---|---|
| Turun naik arus DC yang kerap | Kurangkan arus riak |
| VFD sumber voltan dengan penapisan kapasitor | Lindungi kapasitor bas DC |
| Bekalan transformer berkapasiti besar | Meningkatkan kestabilan kuasa |
| Ketidakseimbangan voltan tiga fasa | Kurangkan tekanan elektrik |
| Pecutan dan nyahpecutan yang kerap | Tingkatkan kebolehpercayaan penyongsang |
| Keperluan kualiti kuasa tinggi | Kurangkan impak harmonik |
Contoh: CDL-600-0600-EIDA
| Kod | Penerangan |
|---|---|
| CDL | Siri Reaktor Pautan DC |
| 600 | Tahap Voltan (600 = 690VDC) |
| 0600 | Nilai Arus (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Teras (EI = Teras Tiga fasa, UI = Teras Fasa Tunggal) |
| D | Struktur Pemasangan (D = Pemasangan Menegak, W = Pemasangan Mendatar) |
| A | Bahan Penggulungan (A = Aluminium, C = Kuprum) |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Pautan DC VFD |
| Kedudukan Pemasangan | Litar bas DC antara penerus dan penyongsang |
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Kekerapan Operasi | 50Hz / 60Hz / Disesuaikan sehingga 500Hz |
| Nilai Semasa | 5A - 3800A |
| Penurunan Voltan | 0.5% / 1% / 2% / 4% |
| Keupayaan Lebihan | 1.5 kali nilai arus selama 60 saat, selang 1 jam |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1Min |
| Rintangan Penebat | ≥100MΩ pada 1000VDC |
| Gred Perlindungan | IP00 / IP20 |
| Kelas Penebat | Kelas F (155℃) |
| Gred Kalis Api | UL94V-2 |
| Tahap Kebisingan | ≤65dB (diuji pada jarak mendatar 1 meter) |
| Hayat Perkhidmatan | ≥15 tahun |
| Piawaian Terpakai | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric pakar dalam komponen elektronik kuasa tersuai, termasuk Reaktor Pautan DC, Reaktor AC, perintang brek, transformer dan penyelesaian elektrik yang berkaitan.
Dengan keupayaan kejuruteraan profesional dan proses pembuatan terkawal, Dufew menyediakan penyelesaian reaktor yang boleh dipercayai untuk sistem VFD, automasi industri dan aplikasi penukaran kuasa.
Pengeluaran Dufew termasuk:
- Pemprosesan teras keluli silikon ketepatan
- Pembuatan struktur magnet jurang udara terbahagi
- Pengeluaran penggulungan tembaga dan aluminium
- Rawatan impregnasi vakum
- Proses pengawetan suhu tinggi
- Ujian prestasi elektrik
Setiap reaktor menjalani prosedur pemeriksaan yang ketat, termasuk:
| Item Pemeriksaan | Tujuan |
|---|---|
| Ujian rintangan penebat | Sahkan kebolehpercayaan penebat |
| Ujian tahan dielektrik | Sahkan prestasi keselamatan elektrik |
| Ujian kearuhan | Pastikan ciri-ciri reaktor yang diperlukan |
| Ujian kenaikan suhu | Sahkan prestasi terma |
| Ujian bunyi | Kawal tahap bunyi operasi |
| Pemeriksaan penampilan | Sahkan kualiti pembuatan |
Dufew menyediakan penyelesaian tersuai berdasarkan voltan terkadar, julat arus, kearuhan, penurunan voltan, struktur pemasangan, ruang kabinet dan keperluan bahan penggulungan. Reka bentuk boleh disesuaikan dengan keadaan elektrik dan mekanikal yang berbeza untuk memastikan penyepaduan yang betul dengan sistem pemacu pelanggan.
Perkhidmatan meliputi pembuatan OEM, reka bentuk reaktor tersuai, dokumentasi teknikal dan sokongan kejuruteraan aplikasi, membantu pelanggan menangani keperluan projek tertentu daripada pemilihan produk melalui penyepaduan sistem.
Produk Dufew dihasilkan mengikut piawaian industri yang diiktiraf dan keperluan kualiti.
Piawaian yang boleh digunakan termasuk:
| Standard | Penerangan |
|---|---|
| ISO 9001 | Sistem Pengurusan Kualiti |
| IEC289:1987 | Piawaian Reaktor |
| GB10229-88 | Piawaian Reaktor (Bersamaan dengan IEC289:1987) |
| JB9644-1999 | Reaktor untuk Pemacu Elektrik Semikonduktor |
| CE | Keperluan pematuhan produk |
Dufew menyediakan penyelesaian pembungkusan standard eksport untuk memastikan pengangkutan yang selamat dan prestasi produk yang boleh dipercayai.
- Perlindungan tahan lembapan
- Struktur penetapan tahan hentakan
- Kes kayu eksport yang diperkukuh untuk reaktor besar
- Label produk dan dokumen teknikal
- Rekod pemeriksaan pra-penghantaran
Setiap unit diperiksa sebelum penghantaran untuk memastikan parameter elektrik dan keperluan mekanikal memenuhi spesifikasi pelanggan.
Dufew menyokong:
- Pengeluaran kelompok
- Projek OEM
- Penghantaran antarabangsa
- Keperluan pembungkusan yang disesuaikan
| Dimensi Perbandingan | Reaktor Pautan DC VFD | Reaktor AC Tiga Fasa Piawai |
|---|---|---|
| Kedudukan Pemasangan | Dipasang di bahagian bas DC antara penerus dan penyongsang | Dipasang pada bahagian input AC atau bahagian output AC sistem VFD |
| Reka Bentuk Teras Magnet | Teras celah udara bersegmen direka untuk arus DC dengan komponen riak AC | Teras magnetik konvensional direka untuk fluks magnet AC simetri |
| Fungsi Utama | Riak arus DC lancar, tingkatkan kestabilan bas DC, kurangkan tekanan pada komponen DC | Kurangkan harmonik AC, hadkan arus lonjakan, dan tingkatkan kualiti bentuk gelombang AC |
| Keadaan Operasi | Berfungsi di bawah keadaan bias DC dan memerlukan reka bentuk tahan tepu | Beroperasi di bawah keadaan magnet AC berselang-seli |
| Nilai Aplikasi Biasa | Melindungi kapasitor DC dan meningkatkan kestabilan operasi penyongsang | Meningkatkan kualiti kuasa sisi AC dan perlindungan sisi motor |
Reaktor Pautan DC dipasang dalam litar bas DC untuk melancarkan turun naik arus dan mengurangkan tegasan riak pada komponen DC. Reaktor AC dipasang pada bahagian AC untuk mengawal harmonik input atau tekanan elektrik output. Kedudukan pemasangan dan keperluan reka bentuk mereka berbeza.
Ia disyorkan untuk sistem VFD dengan penarafan kuasa yang besar, riak arus DC yang ketara, perubahan beban yang kerap, atau aplikasi yang memerlukan kestabilan bas DC yang dipertingkatkan.
Dengan mengehadkan arus riak dan mengurangkan turun naik arus pengecasan, reaktor merendahkan tekanan haba dan elektrik pada kapasitor DC, membantu meningkatkan kebolehpercayaan dan hayat perkhidmatannya.
ya. Dufew menyokong penyesuaian voltan terkadar, kapasiti arus, nilai kearuhan, penurunan voltan, bahan penggulungan, dimensi dan konfigurasi pemasangan mengikut keperluan projek.
Dufew Electric menyediakan penyelesaian Reaktor Pautan DC tersuai untuk sistem VFD perindustrian, peralatan penukaran kuasa dan aplikasi automasi.
Dengan keupayaan kejuruteraan profesional, proses pembuatan lanjutan dan kawalan kualiti yang ketat, Dufew membantu pelanggan meningkatkan kestabilan bas DC, mengurangkan tekanan elektrik dan mencapai operasi jangka panjang yang boleh dipercayai.
Hubungi Dufew Electric untuk reka bentuk reaktor tersuai, kerjasama OEM dan sokongan projek.
