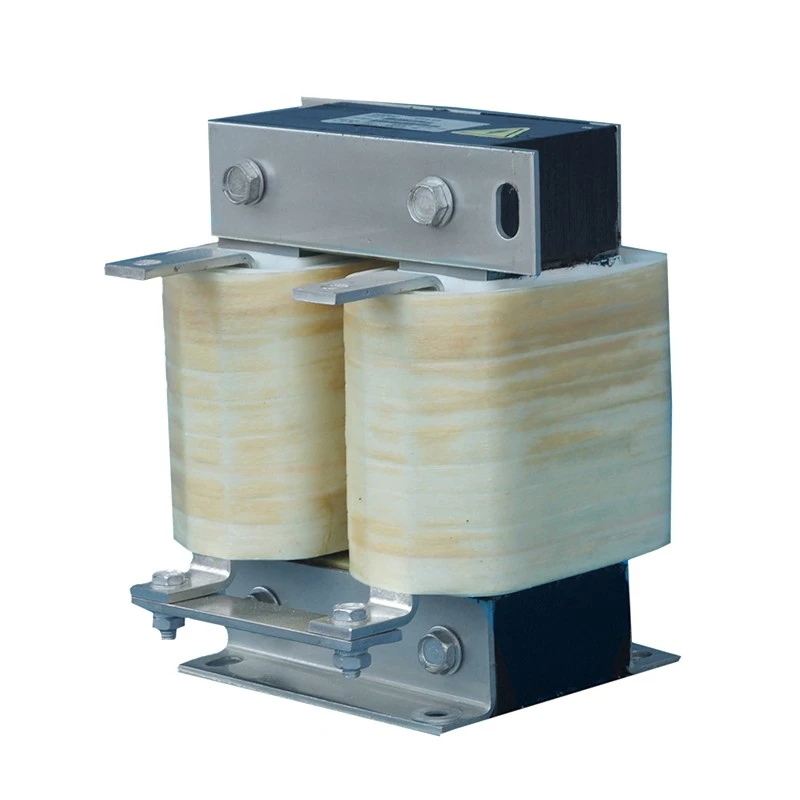

Reaktor Pautan DC Menegak dipasang dalam litar bas DC perantaraan sistem pemacu frekuensi berubah-ubah untuk meningkatkan kestabilan kuasa DC semasa operasi berterusan dan perubahan beban dinamik.
Tidak seperti reka bentuk profil rendah mendatar, konfigurasi ini memfokuskan pada mengurangkan lebar kabinet melalui struktur teras dan penggulungan yang disusun menegak. Jejak yang sempit membolehkan berbilang komponen pemacu dipasang bersebelahan, menjadikannya sesuai untuk kabinet elektrik standard dengan ruang mendatar terhad.
Reaktor Dufew dihasilkan dengan:
- Teras keluli silikon gelek sejuk kehilangan rendah
- Struktur magnet jurang udara bersegmen tahan bias DC
- Sistem penebat suhu tinggi Kelas F
- Rawatan impregnasi vakum
- Pilihan penggulungan tembaga atau aluminium
Struktur menegak yang dioptimumkan memberikan prestasi induktansi yang boleh dipercayai, pelesapan haba yang cekap, dan penyepaduan fleksibel ke dalam sistem kawalan industri.
Banyak kabinet kawalan industri memerlukan pemasangan komponen berketumpatan tinggi sambil mengekalkan lebar keseluruhan yang padat. Konfigurasi menegak mengurangkan ruang pemasangan mendatar, membolehkan unit pemacu disusun dengan lebih cekap bersebelahan, dan menggunakan kedalaman dan ketinggian kabinet yang tersedia dengan lebih baik. Struktur ini amat sesuai untuk kabinet VFD di mana lebar adalah had ruang utama.
Struktur menegak mengikut arah aliran udara semulajadi banyak kabinet industri, menyokong laluan pengudaraan bawah ke atas untuk penyingkiran haba yang lebih cekap semasa operasi berterusan. Dengan mengurangkan pengumpulan haba tempatan dan mengekalkan kestabilan terma di bawah beban terkadar, reka bentuk membantu memastikan prestasi elektrik yang konsisten semasa operasi jangka panjang.
Semasa operasi pecutan, nyahpecutan atau beban berubah-ubah, turun naik arus bas DC boleh meningkatkan tekanan pada komponen kuasa. Reaktor membantu variasi arus lancar dan mengurangkan kesan arus riak, menyokong operasi bas DC yang lebih stabil sambil membantu melindungi komponen kapasitor dan penyongsang.
Struktur menegak dioptimumkan untuk pemasangan kabinet praktikal, dengan jejak pelekap mendatar yang kecil, kedudukan jurang udara yang stabil dan susunan terminal yang padat. Sokongan mekanikal yang boleh dipercayai membolehkan komponen disepadukan dengan lebih mudah ke dalam peralatan industri sambil mengurangkan kekangan pada susun atur kabinet keseluruhan.
Struktur magnet yang diposisikan secara menegak mengurangkan lebar kabinet yang diduduki sambil mengekalkan prestasi induktansi yang diperlukan. Profil pemasangannya yang sempit menjadikan penggunaan ruang kabinet yang tersedia dengan cekap dan sangat sesuai untuk susun atur elektrik berketumpatan tinggi.
Arus DC berterusan boleh mencipta bias magnet dan meningkatkan risiko tepu. Dufew menggunakan struktur jurang udara yang tersegmen untuk mengekalkan kearuhan yang stabil dan meningkatkan kelinearan magnet, membantu mengurangkan risiko tepu dan menyokong operasi DC berterusan yang boleh dipercayai.
Penarafan arus yang berbeza memerlukan penyelesaian konduktor yang berbeza. Belitan tembaga dan aluminium tersedia, manakala belitan foil boleh digunakan untuk model arus tinggi. Struktur penggulungan yang dioptimumkan membantu mengawal kehilangan elektrik dan meningkatkan pelesapan haba untuk prestasi jangka panjang yang stabil.
Susun atur terminal direka khusus untuk penyepaduan kabinet menegak, membolehkan sambungan mudah dengan sistem bar bas atas sambil mengurangkan ruang yang diperlukan untuk penghalaan kabel mendatar. Ini menghasilkan susunan pendawaian yang lebih bersih dan memudahkan pemasangan dalam panel kawalan padat.
Contoh: CDL-600-0600-EIDA
| Kod | Penerangan |
|---|---|
| CDL | Siri Reaktor Pautan DC |
| 600 | Tahap Voltan (600 = 690VDC) |
| 0600 | Nilai Arus (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Teras (EI = Teras Tiga fasa, UI = Teras Fasa Tunggal) |
| D/W | Struktur Pemasangan (D = Menegak, W = Mendatar) |
| A/C | Bahan Penggulungan (A = Aluminium, C = Kuprum) |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Pautan DC Menegak |
| Permohonan | Sistem Bas VFD DC |
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Semasa | 5A - 3800A |
| Kekerapan Operasi | 50Hz / 60Hz / Disesuaikan sehingga 500Hz |
| Penurunan Voltan | 0.5% / 1% / 2% / 4% |
| Keupayaan Lebihan | Arus berkadar 1.5× selama 60 saat |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1Min |
| Rintangan Penebat | ≥100MΩ (1000VDC) |
| Gred Perlindungan | IP00 / IP20 |
| Kelas Penebat | Kelas F (155℃) |
| Kelas Suhu | T40 |
| Gred Kalis Api | UL94V-2 |
| Tahap Kebisingan | ≤65dB |
| Hayat Perkhidmatan | ≥15 tahun |
| Piawaian | IEC289 / GB10229 / JB9644 |
| Permohonan | Keperluan Utama |
|---|---|
| Kabinet Kawalan VFD Standard | Tingkatkan kestabilan bas DC |
| Sistem Pemanduan Lif | Menyokong kitaran pecutan yang kerap |
| Kren dan Peralatan Angkat | Mengekalkan penukaran kuasa yang boleh dipercayai |
| Sistem Pemacu Servo | Kurangkan kesan riak |
| Peralatan Automasi Perindustrian | Optimumkan penggunaan ruang kabinet |
| Mesin Pengacuan Suntikan | Meningkatkan kebolehpercayaan sistem pemacu |
| Sistem Pengujian | Kekalkan bekalan kuasa DC yang stabil |
| Perbandingan | Reaktor Pautan DC Menegak | Reaktor Pautan DC Mendatar |
|---|---|---|
| Struktur | Reka bentuk yang tinggi dan sempit | Reka bentuk berprofil rendah rata |
| Kelebihan Utama | Menjimatkan lebar kabinet | Menjimatkan ketinggian kabinet |
| Keadaan Pemasangan Terbaik | Lebar terhad, ketinggian yang mencukupi | Ketinggian terhad, kedalaman yang mencukupi |
| Kaedah Penyejukan | Laluan aliran udara menegak | Laluan aliran udara mendatar |
| Susun Atur Terminal | Sambungan atas | Sambungan sisi |
| Aplikasi Biasa | Kabinet industri standard | Kabinet padat berketinggian rendah |
Ia sesuai untuk kabinet elektrik di mana ruang mendatar adalah terhad tetapi kelegaan menegak tersedia. Struktur sempit membantu jurutera mencapai susun atur dalaman yang padat.
Konfigurasi menegak memfokuskan pada mengurangkan lebar kabinet, manakala konfigurasi mendatar dibangunkan untuk aplikasi dengan ketinggian kabinet terhad.
Prestasi elektrik bergantung pada reka bentuk magnetik, nilai kearuhan, dan arus undian. Struktur menegak terutamanya meningkatkan fleksibiliti pemasangan dan integrasi kabinet.
ya. Dufew menyokong penyelesaian tersuai termasuk parameter elektrik, dimensi, struktur pelekap dan bahan konduktor mengikut keperluan projek.
Dufew Electric pakar dalam komponen elektronik kuasa tersuai, termasuk Reaktor Pautan DC, Reaktor AC, perintang brek, transformer dan penyelesaian elektrik yang berkaitan.
Dengan keupayaan kejuruteraan profesional dan proses pembuatan terkawal, Dufew menyediakan penyelesaian reaktor yang boleh dipercayai untuk automasi industri, sistem VFD dan aplikasi penukaran kuasa.
Keupayaan pembuatan termasuk:
- Pemprosesan teras ketepatan
- Pengeluaran penggulungan
- Pelarasan jurang udara
- Impregnasi vakum
- Ujian prestasi elektrik
Setiap produk disahkan melalui rintangan penebat, menahan voltan, kearuhan, kenaikan suhu dan ujian bunyi.
Dufew mengekalkan peningkatan berterusan dalam pengurusan kualiti dan piawaian produk. Syarikat itu menyediakan pensijilan pengurusan kualiti ISO, pensijilan CE, laporan ujian produk dan dokumen teknikal untuk menyokong pelanggan industri global.
Dufew menggunakan penyelesaian pembungkusan berorientasikan eksport untuk memastikan pengangkutan reaktor industri yang selamat.
Pembungkusan termasuk:
- Perlindungan kelembapan untuk komponen penebat
- Penetapan yang diperkukuh semasa pengangkutan
- Kes kayu tersuai untuk model besar
- Pengenalan produk dan dokumentasi teknikal
Setiap reaktor diperiksa sebelum penghantaran dan dibekalkan dengan dokumen yang diperlukan mengikut keperluan projek pelanggan.
