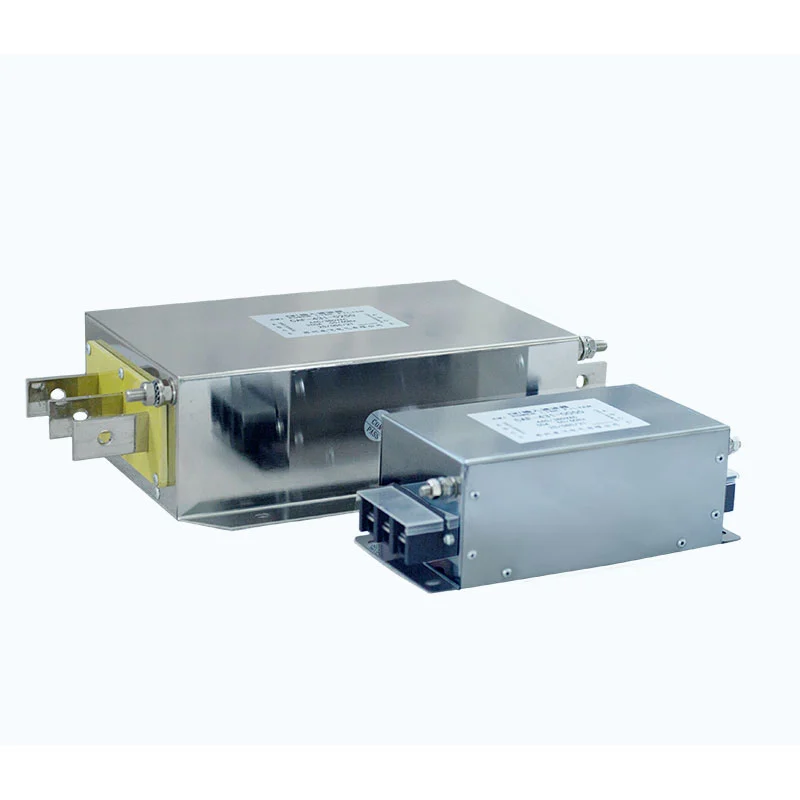

Penapis Bekalan Kuasa dipasang di antara sumber kuasa masuk dan input kuasa peralatan. Tujuan utamanya adalah untuk mengawal gangguan elektromagnet (EMI) yang dijalankan melalui talian kuasa.
Peralatan elektronik kuasa seperti penyongsang, pemacu servo dan bekalan kuasa pensuisan boleh menjana hingar frekuensi tinggi semasa operasi pensuisan. Peralatan elektrik luaran dan rangkaian kuasa juga boleh memperkenalkan gangguan frekuensi tinggi yang tidak diingini ke dalam talian bekalan yang sama.
Penapis memberikan impedans kepada komponen frekuensi tinggi yang tidak diingini ini sambil membenarkan bekalan kuasa biasa melaluinya.
Ia direka untuk berfungsi dalam kedua-dua arah:
- Kurangkan gangguan frekuensi tinggi yang dihasilkan oleh peralatan dan dijalankan ke arah rangkaian kuasa
- Kurangkan RF luaran dan gangguan elektrik yang memasuki peralatan melalui talian bekalan
- Sekat gangguan mod biasa dan mod pembezaan
- Mengurangkan kemungkinan gangguan antara peralatan elektronik bersebelahan
Oleh itu, penapis digunakan sebagai sebahagian daripada kawalan EMI/EMC peralatan dan sistem penindasan gangguan talian kuasa.
Penapis menggunakan gabungan pencekik mod biasa, kapasitor X, kapasitor Y dan komponen perintang untuk membentuk rangkaian penapisan laluan rendah.
Tercekik mod biasa memberikan impedans tinggi kepada hingar frekuensi tinggi mod biasa sambil membenarkan arus bekalan biasa mengalir.
Kapasitor X disambungkan merentasi konduktor kuasa dan menyediakan laluan untuk bunyi frekuensi tinggi mod pembezaan.
Kapasitor Y menyediakan laluan terkawal antara konduktor kuasa dan rujukan tanah atau casis untuk gangguan mod biasa yang sesuai.
Bergantung pada konfigurasi litar, komponen perintang boleh digunakan untuk nyahcas kapasitor dan redaman litar.
Litar gabungan menyediakan penindasan gangguan mod biasa dan mod pembezaan ke atas julat frekuensi yang ditentukan.
Penapis boleh menggunakan sama ada struktur satu peringkat atau dua peringkat.
Penapisan satu peringkat sesuai untuk aplikasi di mana tahap gangguan boleh dikawal dengan satu bahagian penapisan dan ruang pemasangan adalah terhad.
Penapisan dua peringkat menyediakan pengecilan tambahan di mana peralatan beroperasi dalam persekitaran elektromagnet yang lebih mencabar.
Konfigurasi yang sesuai hendaklah ditentukan mengikut peralatan, ciri gangguan, pengecilan yang diperlukan, dan keadaan pemasangan.
Spesifikasi berikut digunakan pada konfigurasi produk yang berkaitan. Siri penapis Dufew Electric yang berbeza mungkin mempunyai julat voltan dan arus yang berbeza.
| Parameter | Spesifikasi |
|---|---|
| Voltan Ternilai | 250VAC untuk konfigurasi fasa tunggal yang ditentukan |
| Nilai Semasa | 1A--60A untuk konfigurasi fasa tunggal yang ditentukan |
| Kekerapan Operasi | 50Hz / 60Hz / sehingga 500Hz, bergantung pada konfigurasi |
| Julat Penapisan | 5 kHz--30 MHz |
| Kekuatan Dielektrik, Talian ke Talian | 1500VDC / 60s |
| Kekuatan Dielektrik, Talian ke Tanah | 2250VDC / 60s* |
| Rintangan Penebat | >100MΩ pada 1000VDC |
| Keupayaan Lebihan | 1.4 × nilai arus selama 1 minit, dengan sekurang-kurangnya 15 minit antara peristiwa beban lampau |
| Gred Perlindungan | IP00 / IP20 |
| Kelas Penebat | T40 / F (155°C) |
| Gred Kalis Api | UL94V-2 |
| Standard Produk | GB/T 15287/8 |
* Maklumat teknikal yang dibekalkan juga menyenaraikan 2500VDC / 60s untuk kekuatan dielektrik talian ke tanah. Nilai yang berkenaan hendaklah disahkan daripada spesifikasi akhir untuk model yang dipilih.
Penamaan model biasa ialah: CAF-4 3 1-0010
| Kod | Penerangan |
|---|---|
| CAF | Siri penapis Dufew Electric |
| 4 | Kelas voltan; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Konfigurasi fasa; 3 = tiga fasa, 1 = fasa tunggal |
| 1 | Kategori penapis; 1 = penapis input, 2 = penapis output |
| 0010 | Nilai semasa; 0010 = 10A |
Penetapan model hendaklah disemak terhadap spesifikasi produk dan papan nama yang berkenaan sebelum membuat pesanan.
Litar penapis menangani gangguan frekuensi tinggi mod biasa dan mod pembezaan, membolehkan ia digunakan di mana jenis EMI yang dikendalikan mungkin terdapat.
Penapis boleh mengurangkan gangguan yang dihasilkan oleh peralatan yang disambungkan dan dijalankan ke arah rangkaian bekalan, sementara juga mengehadkan gangguan frekuensi tinggi luaran yang masuk melalui sambungan kuasa.
Julat penapisan yang ditentukan meliputi gangguan frekuensi tinggi yang berkaitan dengan elektronik kuasa pensuisan dan peralatan elektronik lain.
Struktur penapisan boleh dipilih mengikut tahap gangguan dan keperluan pemasangan.
Pembinaan bersepadu sesuai untuk pemasangan di dalam kabinet kawalan dan kepungan elektrik di mana ruang pelekap adalah terhad.
Penapis direka bentuk untuk peralatan elektronik kuasa fasa tunggal di mana EMI yang dikendalikan perlu dikawal. Ia boleh digunakan dalam penyongsang fasa tunggal, pemacu servo, bekalan kuasa pensuisan, pengawal, mesin sulaman, mesin ukiran, peralatan kawalan industri dan peralatan elektronik lain yang dipasang dalam persekitaran sensitif EMI.
Penapis juga boleh digunakan dalam pemasangan elektrik di mana berbilang peranti elektronik beroperasi pada rangkaian kuasa yang sama dan gangguan yang dijalankan boleh menjejaskan operasi peralatan atau prestasi sistem.
Penapis mungkin sesuai apabila peralatan mengalami gejala berkaitan gangguan seperti:
- Penutupan yang tidak dijangka
- Pencetusan palsu atau operasi tidak normal
- Gangguan komunikasi atau kawalan
- Bunyi elektrik yang berlebihan
- Gangguan talian kuasa antara peralatan bersebelahan
Gejala ini boleh mempunyai pelbagai sebab. Sebelum memilih penapis, punca sebenar masalah harus dikenal pasti. Penapis tidak menggantikan langkah pembetulan untuk beban lampau, pembumian yang salah, kegagalan penebat, kerosakan peralatan atau masalah elektrik asas yang lain.
Pemilihan penapis hendaklah mengambil kira voltan bekalan peralatan, arus undian, kekerapan operasi, konfigurasi fasa tunggal, prestasi penapisan yang diperlukan, dimensi pemasangan, kaedah pembumian, suhu ambien dan tahap perlindungan.
Untuk konfigurasi fasa tunggal yang ditentukan, penarafan penapis yang disyorkan ialah kira-kira 1.2–1.5 kali arus terkadar peralatan. Pemilihan akhir juga harus mempertimbangkan arus beban sebenar, keadaan beban lampau, suhu operasi dan spesifikasi pengeluar.
Untuk pemilihan model, pelanggan boleh menyediakan model peralatan, voltan bekalan, arus undian, kekerapan operasi, gambar rajah pendawaian, dimensi pemasangan, gejala gangguan dan persekitaran operasi.
Pemasangan yang betul amat penting untuk penindasan EMI frekuensi tinggi.
Periksa voltan dan arus peralatan sebelum pemasangan. Penapis yang dipilih mestilah serasi dengan bekalan peralatan dan arus operasi.
Periksa perumahan, terminal, titik pelekap, label pengenalan, dan tanda pendawaian. Jangan pasang unit yang rosak.
Pasang penapis sehampir praktikal dengan kemasukan kuasa peralatan yang dilindungi. Untuk pemasangan kabinet, penapis boleh dipasang pada permukaan pelekap logam yang sesuai mengikut keperluan pemasangan.
Sambungkan penapis antara bekalan kuasa masuk dan input peralatan mengikut rajah pendawaian yang berkenaan. Ikut terminal input dan output yang ditanda di mana arah sambungan yang ditentukan ditentukan.
Terminal pembumian mesti disambungkan dengan pasti.
Jangan gabungkan wayar input penapis dan wayar output bersama-sama.
Gangguan frekuensi tinggi boleh berganding antara konduktor input dan output yang disalurkan rapat dan memintas litar penapisan. Oleh itu pendawaian sisi input dan sisi beban hendaklah dihalakan secara berasingan dan diasingkan sejauh yang praktikal.
Konduktor pembumian hendaklah pendek dan mempunyai impedans yang cukup rendah untuk pemasangan.
Selepas memeriksa pendawaian dan pembumian:
1. Sahkan semua sambungan terminal.
2. Periksa pemisahan kabel input/output.
3. Memberi tenaga kepada peralatan.
4. Perhatikan status operasi dan keadaan penggera.
5. Sahkan sama ada gangguan asal telah dikurangkan.
Untuk peralatan fasa tunggal yang padat, pemasangan penapis bersepadu boleh mengurangkan bilangan komponen yang diperlukan untuk pemasangan.
| Perbandingan | Penapis Fasa Tunggal Bersepadu | Unit Penapis Berasingan |
|---|---|---|
| Struktur | Satu perhimpunan bersepadu | Perhimpunan bebas berbilang |
| Pemasangan | Satu titik pemasangan penapis | Unit berasingan dan titik pelekap |
| Pendawaian | Terminal input dan output penapis khusus | Sambungan tambahan dan penghalaan |
| Ruang kabinet | Sesuai untuk kabinet kawalan padat | Memerlukan ruang untuk setiap unit |
| Pengurusan komponen | Satu pemasangan produk | Asingkan komponen dan aksesori |
Prestasi EMI sebenar bergantung pada litar penapis, keadaan elektrik, pembumian, penghalaan kabel dan kualiti pemasangan. Struktur bersepadu itu sendiri tidak boleh dianggap sebagai jaminan pengecilan EMI yang unggul tanpa data ujian khusus aplikasi.
Dufew Electric mengeluarkan komponen elektronik kuasa termasuk perintang, sistem brek, reaktor, penapis, transformer dan komponen elektrik tersuai.
Untuk penapis bekalan kuasa, pengeluaran dan pemeriksaan boleh termasuk:
Pemeriksaan Komponen → Pemasangan Penapis → Ujian Elektrik → Pemeriksaan Akhir → Pembungkusan
Bergantung pada konfigurasi produk, pemeriksaan mungkin termasuk:
- Pengesahan spesifikasi komponen
- Pemeriksaan terminal dan sambungan
- Ujian rintangan penebat
- Ujian kekuatan dielektrik
- Ujian prestasi elektrik
- Pemeriksaan dimensi
- Pemeriksaan produk akhir
Rekod teknikal yang berkenaan dan dokumentasi ujian boleh disediakan mengikut keperluan produk dan projek.
Dufew Electric mempunyai pensijilan ISO dan CE yang menyokong pengurusan kualiti dan aktiviti pematuhan produknya.
Sijil yang berkenaan dan dokumen teknikal hendaklah disahkan mengikut model yang dipilih, konfigurasi produk dan pasaran yang dimaksudkan.
Pesanan antarabangsa boleh diatur mengikut kuantiti produk, dimensi, destinasi dan keperluan penghantaran.
Pengangkutan laut, pengangkutan udara, penghantaran ekspres atau penghantar yang dinamakan pelanggan boleh digunakan mengikut kesesuaian. Pembungkusan dipilih mengikut struktur produk dan keadaan pengangkutan.
Ia dipasang pada input kuasa peralatan elektronik untuk menyekat gangguan elektromagnet yang dijalankan melalui talian kuasa. Aplikasi biasa termasuk penyongsang fasa tunggal, pemacu servo, bekalan kuasa pensuisan dan pengawal.
Penapis direka bentuk untuk menangani gangguan frekuensi tinggi mod biasa dan mod pembezaan. Julat penapisan yang ditentukan ialah 5 kHz--30 MHz untuk konfigurasi yang berkenaan.
Ia harus dipasang sehampir praktikal dengan input kuasa peralatan yang dilindungi. Kabel sisi input dan sisi output hendaklah diasingkan untuk mengurangkan gandingan elektromagnet yang boleh memintas penapis.
ya. Ia bertujuan untuk aplikasi termasuk penyongsang fasa tunggal, pemacu servo, bekalan kuasa pensuisan, pengawal, dan peralatan elektronik yang serupa, dengan syarat penarafan elektrik adalah serasi.
Pemilihan hendaklah mengambil kira nilai peralatan dan arus operasi sebenar, voltan bekalan, keadaan operasi dan spesifikasi penapis. Panduan pemilihan yang dibekalkan mengesyorkan kira-kira 1.2--1.5 kali arus terkadar peralatan.
Ia boleh membantu apabila gejala ini disebabkan atau diburukkan oleh gangguan elektromagnet yang dijalankan atau gangguan talian kuasa. Jika kerosakan berpunca daripada beban berlebihan, pembumian yang salah, masalah penebat, atau kerosakan peralatan dalaman, punca asas mesti ditangani secara berasingan.
Penarafan elektrik, struktur penapisan, dimensi pemasangan dan spesifikasi lain boleh dinilai mengikut keperluan peralatan dan aplikasi.
ya. Di atas 1,000 m, pelesapan haba yang dikurangkan mungkin memerlukan penyusutan arus. Maklumat teknikal yang dibekalkan menentukan ketinggian maksimum 2,000 m dan mengesyorkan 15% penurunan arus melebihi 1,000 m. Keperluan akhir hendaklah disahkan untuk model yang dipilih.
Dufew Electric membekalkan penapis bekalan kuasa untuk penyongsang fasa tunggal, pemacu servo, bekalan kuasa pensuisan, pengawal dan peralatan elektronik kuasa yang lain. Penapis menggunakan komponen penapisan mod biasa dan mod pembezaan untuk mengurangkan EMI yang dikendalikan melalui sambungan kuasa.
Untuk pemilihan produk, sediakan voltan peralatan, arus undian, kekerapan operasi, keadaan pemasangan dan maklumat gangguan yang tersedia untuk semakan konfigurasi.
