Penapis Gelombang Sinus

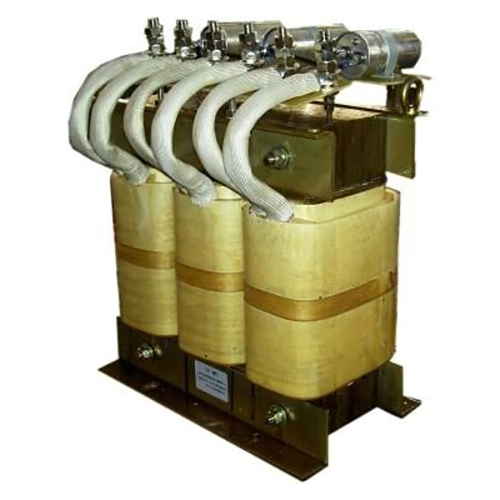

Penapis Gelombang Sinus Elektrik Dufew dipasang pada bahagian keluaran sistem VFD untuk meningkatkan kualiti bentuk gelombang sisi motor dan memberikan perlindungan motor yang boleh dipercayai dalam aplikasi industri. Semasa operasi pensuisan VFD, denyutan voltan PWM frekuensi tinggi dijana dan dihantar melalui kabel motor, terutamanya dalam pemasangan jarak jauh, yang boleh menyebabkan voltan terpantul, tekanan dv/dt meningkat, gangguan elektromagnet dan kehilangan motor tambahan.

Penapis Gelombang Sinus VFD menggunakan struktur penapisan laluan rendah LC yang terdiri daripada reaktor dan kapasitor. Rangkaian penapisan melemahkan komponen frekuensi pembawa dan harmonik frekuensi tinggi daripada isyarat keluaran PWM sambil membenarkan voltan frekuensi asas melepasi dengan cekap, menukar bentuk gelombang keluaran kepada bentuk gelombang hampir sinusoidal yang lebih licin.

Proses penapisan membantu:

- Kurangkan komponen frekuensi tinggi PWM

- Meningkatkan bentuk gelombang voltan terminal motor

- Turunkan tekanan dv/dt pada penebat motor

- Mengurangkan gangguan elektromagnet (EMI)

- Meningkatkan kestabilan pengendalian motor dan kebolehpercayaan perkhidmatan

Produk ini menggunakan teras keluli silikon tergelek sejuk kehilangan rendah, bahan penebat Kelas F, teknologi impregnasi vakum, dan struktur terma yang dioptimumkan untuk mengekalkan prestasi yang stabil semasa operasi industri berterusan, menyediakan penyelesaian yang berkesan untuk sistem motor kabel panjang, peralatan automasi dan aplikasi VFD berprestasi tinggi.

Kelebihan Utama

1. Bentuk Gelombang Output VFD yang dipertingkatkan

Tidak seperti reaktor keluaran standard yang terutamanya meningkatkan impedans litar, struktur penapisan LC memberikan pengecilan komponen pensuisan frekuensi tinggi yang lebih besar, menghasilkan bentuk gelombang voltan motor yang lebih lancar dengan herotan frekuensi tinggi yang lebih rendah dan tekanan elektrik yang berkurangan pada belitan motor.

2. Mengurangkan Tekanan Penebat Motor

Denyutan PWM dv/dt tinggi boleh meningkatkan tekanan penebat, terutamanya apabila kabel panjang dipasang di antara VFD dan motor. Penapis membantu mengehadkan pancang voltan dan kesan gelombang pantulan, mengurangkan tekanan pada penebat belitan motor dan menyokong operasi motor jangka panjang.

3. Sesuai untuk Kabel Motor Jarak Jauh

Kabel motor panjang memperkenalkan kapasitansi teragih yang boleh meningkatkan arus pengecasan dan voltan pantulan. Dufew melaraskan parameter elektrik mengikut keperluan sistem untuk aplikasi seperti sistem pam jauh, peralatan motor luaran, jentera bawah tanah dan barisan pengeluaran besar.

4. Keadaan Operasi Motor yang Diperbaiki

Dengan melemahkan gangguan frekuensi tinggi dan herotan bentuk gelombang keluaran, penapis boleh membantu mengurangkan hingar elektromagnet motor, kenaikan suhu tambahan, kerugian berkaitan harmonik dan getaran mekanikal yang berkaitan dengan bentuk gelombang keluaran penyongsang yang tidak stabil.

Ciri Reka Bentuk Teknikal

Struktur Penapisan Pas Rendah LC Dioptimumkan

Reaktor dan kapasitor dipadankan mengikut ciri keluaran PWM VFD. Struktur LC yang terhasil melemahkan komponen frekuensi pembawa sambil mengekalkan penghantaran frekuensi asas dan meningkatkan bentuk gelombang voltan di bahagian motor.

Reka Bentuk Litar Magnet Kerugian Rendah

Sistem magnetik boleh menggunakan teras keluli silikon gelek sejuk, struktur jurang udara yang dioptimumkan, dan bahan magnet kehilangan rendah untuk mengekalkan ciri kearuhan yang stabil dan mengawal kehilangan magnet semasa operasi berterusan.

Penebat Boleh Dipercayai dan Reka Bentuk Terma

Sistem penebat boleh menggabungkan penebat suhu tinggi Kelas F, impregnasi vakum dan bahan penebat kalis api. Langkah-langkah ini menyokong kekuatan dielektrik, kestabilan mekanikal, dan operasi yang boleh dipercayai dalam keadaan industri yang berterusan.

Penerangan Model

Contoh: SWF-4 3 2-1200

Spesifikasi Teknikal

Aplikasi Biasa

Penyelesaian Penapis Gelombang Sinus Dufew sesuai untuk sistem VFD yang memerlukan prestasi bentuk gelombang keluaran yang lebih baik dan perlindungan motor.

Keupayaan Pengilangan & Jaminan Kualiti

Dufew Electric mengeluarkan komponen elektronik kuasa industri, termasuk penapis, reaktor, perintang brek, transformer dan penyelesaian elektrik tersuai. Untuk produk penapisan bentuk gelombang, pengeluaran dijalankan melalui proses terkawal daripada penyediaan dan penggulungan komponen magnetik kepada rawatan penebat, impregnasi, ujian elektrik dan pemeriksaan akhir.

Proses pembuatan termasuk:

- Pemprosesan teras magnetik

- Penggulungan ketepatan

- Rawatan penebat

- Impregnasi vakum

- Ujian prestasi elektrik

Pemeriksaan kualiti meliputi parameter elektrik dan mekanikal utama, dengan pemeriksaan termasuk:

- Ujian rintangan penebat

- Ujian tahan dielektrik

- Pengesahan parameter elektrik

- Ujian kenaikan suhu

- Pemeriksaan penampilan akhir

Dufew Electric juga menyokong pembuatan OEM, parameter elektrik tersuai, sokongan aplikasi kejuruteraan dan bekalan berasaskan projek. Lukisan produk, laporan ujian dan dokumen pensijilan boleh disediakan mengikut keperluan pelanggan dan projek.

Pembungkusan & Penghantaran

Dufew menyediakan penyelesaian pembungkusan standard eksport untuk produk elektrik perindustrian.

Pembungkusan termasuk:

- Perlindungan tahan lembapan

- Penetapan tahan kejutan

- Kes kayu bertetulang untuk model berat

- Label pengenalan produk

- Dokumen teknikal

Setiap unit diperiksa sebelum penghantaran untuk memastikan spesifikasi produk memenuhi keperluan pelanggan.

Penapis Gelombang Sinus vs Reaktor Output

Soalan Lazim

S1: Apakah perbezaan antara Penapis Gelombang Sinus dan reaktor keluaran?

Penapis Gelombang Sinus menggunakan struktur penapisan LC untuk mengurangkan komponen pensuisan PWM dan meningkatkan kualiti bentuk gelombang sisi motor. Reaktor keluaran terutamanya meningkatkan galangan untuk mengehadkan perubahan arus dan mengurangkan kadar kenaikan voltan, tetapi ia tidak membentuk semula bentuk gelombang keluaran dengan ketara.

S2: Bilakah produk ini perlu dipasang dalam sistem VFD?

Ia disyorkan untuk aplikasi dengan kabel motor panjang, motor sensitif, keperluan EMC yang ketat, atau sistem yang tekanan voltan PWM boleh menjejaskan kebolehpercayaan motor.

S3: Bolehkah ia menyokong aplikasi kabel motor jarak jauh?

ya. Parameter penapisan boleh disesuaikan mengikut panjang kabel, kuasa motor, ciri VFD dan keadaan operasi.

S4: Bolehkah Dufew menyediakan penyelesaian tersuai?

ya. Dufew menyokong reka bentuk tersuai berdasarkan penilaian voltan, kapasiti semasa, kekerapan pembawa, keperluan pemasangan dan keadaan aplikasi tertentu.
