Penapis Output

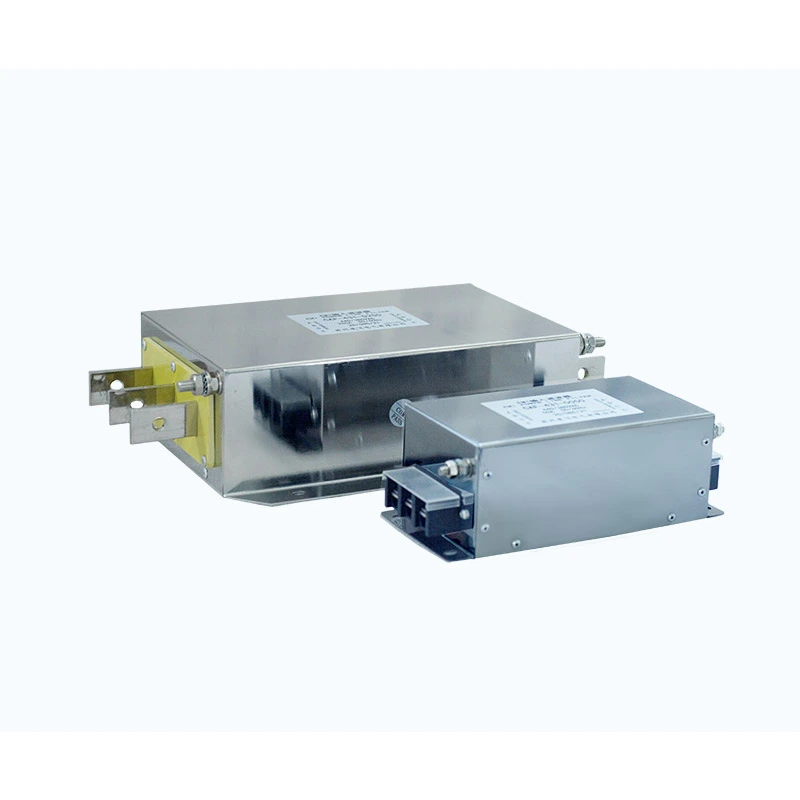

Penapis Output dipasang di antara terminal output VFD dan terminal input motor untuk meningkatkan kualiti isyarat elektrik yang dihantar ke motor.

Dengan menggabungkan litar penapisan berbilang peringkat dengan komponen magnet yang dioptimumkan, ia melemahkan gangguan pensuisan frekuensi tinggi yang dihasilkan oleh operasi penyongsang PWM dan mengurangkan tekanan elektrik pada terminal motor.

Reka bentuk membantu meminimumkan:

- Komponen harmonik frekuensi tinggi

- Denyutan pancang voltan yang disebabkan oleh pensuisan pantas

- tekanan dv/dt pada penebat motor

- Gangguan elektromagnet melalui kabel motor

Sistem penebat menyediakan:

- Talian ke talian: 1500VDC / 60S

- Talian ke tanah: 2500VDC / 60S

Dengan rintangan penebat melebihi 100MΩ, keupayaan beban lampau sebanyak 1.4 kali nilai arus selama 1 minit, dan sokongan untuk jarak kabel motor sehingga 400m dengan kabel terlindung, penyelesaian Dufew sesuai untuk menuntut sistem pemacu industri.

Spesifikasi Teknikal

Penerangan Model

CAF-4 3 2-0600

Kelebihan Utama

1. Keupayaan Aplikasi Kabel Panjang

Kabel motor panjang boleh memperkenalkan kapasitans teragih, yang boleh meningkatkan gangguan arus pengecasan dan frekuensi tinggi. Reka bentuk litar magnet yang dioptimumkan membantu mengurangkan kesan kemuatan kabel, meningkatkan kestabilan bentuk gelombang keluaran, dan mengurangkan sinaran frekuensi tinggi, menjadikan penapis sesuai untuk pemasangan motor jauh. Ia menyokong kabel berperisai sehingga 400m dan kabel tidak berperisai sehingga 300m.

2. Perlindungan Penebat Motor yang Diperbaiki

Operasi pensuisan PWM boleh menjana kenaikan voltan yang cepat dan tekanan frekuensi tinggi pada belitan motor. Penapis keluaran membantu mengurangkan impak dv/dt dan tekanan lonjakan voltan, mengehadkan penuaan penebat yang disebabkan oleh penukaran denyutan dan meningkatkan kebolehpercayaan perkhidmatan motor secara keseluruhan.

3. Mengurangkan Gangguan Elektromagnet

Struktur penapisan berbilang peringkat membantu menyekat hingar pensuisan frekuensi tinggi serta gangguan mod biasa dan mod pembezaan. Ini boleh meningkatkan prestasi EMC dan mengurangkan gangguan dalam sistem yang dilengkapi dengan peralatan kawalan dan pemantauan sensitif.

4. Mengekalkan Prestasi Motor dengan Kerugian Tambahan yang Rendah

Reka bentuk penapisan terutamanya menyasarkan komponen frekuensi tinggi sambil mengekalkan tenaga frekuensi asas yang diperlukan untuk operasi motor biasa. Ini membantu mengekalkan output tork motor yang stabil, meminimumkan kerugian tambahan, dan menyokong operasi berterusan yang boleh dipercayai.

5. Integrasi Perindustrian Fleksibel

Reka bentuk padat menyokong pemasangan menegak dan mendatar dan boleh menampung susun atur kabinet yang berbeza. Penarafan voltan dan arus tersuai juga tersedia untuk memenuhi aplikasi industri tertentu dan keperluan projek OEM.

Senario Aplikasi

Penapis Output Dufew sesuai untuk aplikasi di mana panjang kabel motor melebihi 50 meter, serta peralatan pemesinan servo berketepatan tinggi, sistem pemacu segerak berbilang motor dan barisan pengeluaran yang dilengkapi dengan peralatan pemeriksaan sensitif. Ia juga sesuai untuk kren dan peralatan pengacuan suntikan yang memerlukan pecutan dan brek yang kerap.

Aplikasi biasa termasuk automasi industri, jentera CNC, lif, peralatan pelabuhan, jentera tekstil, mesin pengacuan suntikan dan sistem ujian.

Perbandingan Pemilihan

Keupayaan Pengilangan & Jaminan Kualiti

Dufew Electric pakar dalam komponen elektronik kuasa industri, termasuk penapis, reaktor, perintang brek dan penyelesaian elektrik tersuai.

Dengan pengalaman kejuruteraan dalam komponen magnetik dan aplikasi sistem pemacu, Dufew menyediakan penyelesaian tersuai untuk tahap voltan yang berbeza, julat semasa dan keperluan pemasangan.

Keupayaan pembuatan Dufew meliputi pemprosesan komponen magnetik, penggulungan ketepatan, rawatan penebat, pengesahan parameter elektrik dan ujian prestasi, memastikan kualiti pengeluaran yang konsisten dan prestasi produk yang boleh dipercayai.

Kawalan kualiti termasuk rintangan penebat, tahan dielektrik, kenaikan suhu, prestasi elektrik dan pemeriksaan penampilan. Setiap peringkat direka bentuk untuk mengesahkan keselamatan elektrik, kestabilan operasi, dan kualiti keseluruhan produk siap.

Dufew menyokong pembuatan OEM, reka bentuk tersuai, dokumentasi teknikal dan sokongan kejuruteraan aplikasi untuk memenuhi keperluan industri yang berbeza. Dokumentasi kualiti termasuk pensijilan pengurusan kualiti ISO, pensijilan CE dan laporan ujian produk.

Pembungkusan & Penghantaran

Dufew menggunakan pembungkusan standard eksport untuk memastikan pengangkutan komponen elektrik industri yang selamat.

Penyelesaian pembungkusan termasuk:

- Perlindungan tahan lembapan

- Penetapan tahan kejutan

- Kes kayu bertetulang untuk model besar

- Label pengenalan produk

- Dokumen teknikal

Setiap produk diperiksa sebelum penghantaran untuk memastikan pematuhan dengan keperluan pelanggan.

Soalan Lazim

S1: Apakah perbezaan antara penapis keluaran dan reaktor keluaran?

Penapis keluaran terutamanya menyasarkan komponen pensuisan frekuensi tinggi, gangguan PWM dan bunyi elektromagnet pada bahagian motor. Reaktor keluaran terutamanya mengurangkan kadar kenaikan voltan, mengehadkan impak semasa, dan memperbaiki keadaan bentuk gelombang keluaran.

Untuk aplikasi yang menuntut, penyelesaian yang sesuai bergantung pada panjang kabel, jenis motor dan keperluan EMC.

S2: Bolehkah penyelesaian ini mengurangkan bunyi motor?

ya. Dengan mengurangkan komponen frekuensi tinggi yang dihasilkan oleh pensuisan penyongsang, ia boleh membantu mengurangkan getaran elektromagnet dan memperbaiki keadaan pengendalian motor.

S3: Mengapakah penapisan penting untuk kabel motor panjang?

Kabel panjang meningkatkan kapasiti teragih dan boleh menguatkan gangguan frekuensi tinggi. Penapisan yang betul membantu mengurangkan tekanan elektrik berkaitan kabel dan meningkatkan kestabilan sistem.

S4: Bolehkah Dufew menyesuaikan penyelesaian penapis?

ya. Dufew menyediakan penyelesaian tersuai termasuk penarafan voltan, kapasiti semasa, ciri penapisan, dimensi dan struktur pemasangan mengikut keperluan pelanggan.
