Ringkasan Artikel: A pencincang brekialah komponen penting dalam sistem brek dinamik untuk pemacu frekuensi berubah-ubah (VFD), membantu menguruskan tenaga penjanaan semula semasa nyahpecutan motor dan operasi baik pulih.Dufew Electricmenyediakan pencincang brek Siri CBU yang direka untuk sistem pemacu 220V, 380V dan 690V yang serasi. Dengan memantau voltan bas DC dan menukar tenaga berlebihan kepada perintang brek luaran, peranti ini membantu mengawal kenaikan voltan dan menyokong prestasi brek yang boleh dipercayai. Panduan ini menerangkan cara pencincang brek berfungsi, parameter teknikal utamanya, kriteria pemilihan, aplikasi industri dan pertimbangan pemasangan.
Pencincang brek ialah peranti pensuisan elektronik yang digunakan dalam litar perantaraan DC pemacu frekuensi boleh ubah untuk menguruskan tenaga penjanaan semula yang berlebihan. Ia berfungsi dengan perintang brek untuk membantu menghalang voltan bas DC daripada meningkat melebihi tahap operasi yang boleh diterima semasa nyahpecutan motor.
Semasa operasi biasa, VFD membekalkan tenaga elektrik kepada motor untuk menjana pergerakan mekanikal. Apabila motor menjadi perlahan atau memacu beban baik pulih, ia mungkin beroperasi sementara sebagai penjana. Tenaga elektrik yang terhasil mengalir kembali ke dalam bas DC, berpotensi menyebabkan kerosakan voltan lampau jika tenaga tidak dapat diserap dengan secukupnya.
Pencincang brek menangani isu ini dengan menukar laluan elektrik kepada perintang brek luaran apabila voltan bas DC mencapai ambang yang telah ditetapkan. Perintang menukarkan tenaga elektrik yang dipindahkan kepada haba.

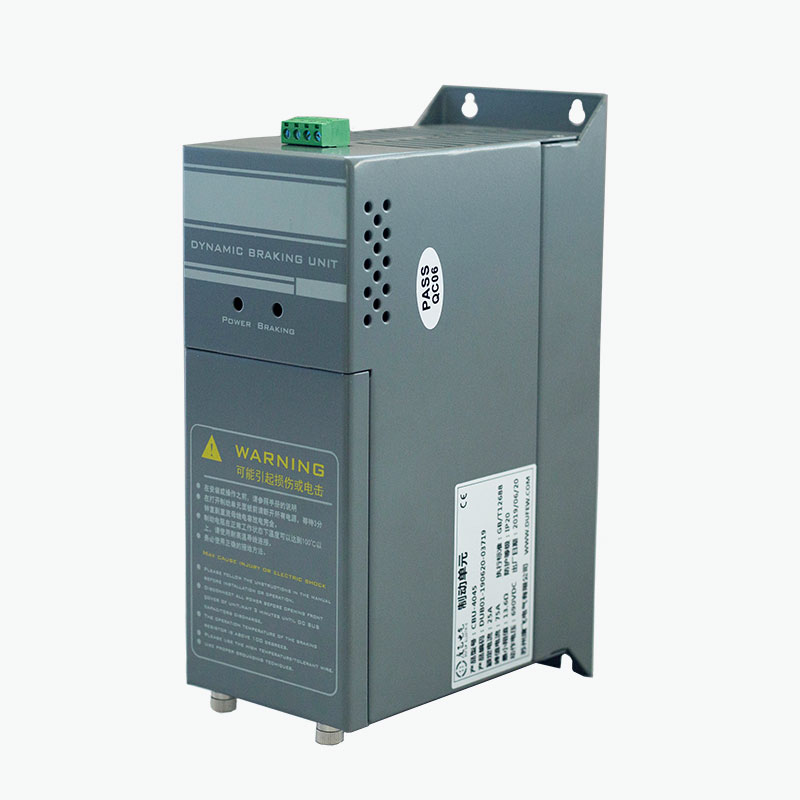

Siri CBU Dufew Electric direka untuk aplikasi brek dinamik luaran dalam sistem pemacu yang serasi. Konfigurasinya boleh dipilih mengikut voltan sistem, keperluan brek, ciri perintang dan keadaan pemasangan.
Prinsip operasi bergantung pada pemantauan voltan bas DC dan pensuisan elektronik pantas. Dalam Siri CBU, litar pensuisan berasaskan IGBT bertindak balas secara automatik apabila voltan mencapai ambang brek yang dikonfigurasikan.
Proses ini berulang seperti yang diperlukan semasa brek. Ia membantu mengawal voltan bas DC tanpa memerlukan pengawal luaran yang berasingan untuk pemantauan voltan asas.
Untuk maklumat lanjut tentang peralatan berkaitan, terokai penyelesaian unit brek Dufew Electric dan produk elektronik kuasa industri.
Pencincang brek yang dipilih dengan betul boleh meningkatkan prestasi sistem brek dinamik, terutamanya dalam aplikasi yang melibatkan kerap berhenti, inersia tinggi atau beban baik pulih.
Prestasi sebenar bergantung pada pemacu, inersia motor, perintang brek, tenaga penjanaan semula, kekerapan brek, kitaran tugas dan persekitaran pemasangan. Oleh itu, helikopter harus dipilih sebagai sebahagian daripada sistem brek yang lengkap dan bukannya sebagai komponen terpencil.
Spesifikasi teknikal menentukan sama ada pencincang brek sesuai untuk pemasangan VFD tertentu. Jadual berikut meringkaskan parameter rujukan yang diterbitkan untuk Siri CBU Dufew Electric.
| Parameter | Spesifikasi Rujukan | Pertimbangan Kejuruteraan |
|---|---|---|
| Voltan sistem pemacu | Kelas 220V, 380V dan 690V AC | Mesti sepadan dengan pemacu yang serasi dan konfigurasi bas DC. |
| Voltan brek kelas 220V | DC 340/360/380/400/420V ±10V | Ambang boleh dipilih untuk konfigurasi yang serasi. |
| Voltan brek kelas 380V | DC 630/660/690/730/760V ±10V | Mesti dipadankan dengan model pemacu dan pencincang yang dipilih. |
| Voltan brek kelas 690V | DC 1140V ±10V | Memerlukan pengesahan keserasian sistem. |
| Kaedah kawalan | Pemantauan voltan bas DC automatik | Mendayakan pensuisan automatik semasa operasi penjanaan semula. |
| Tindak balas selari | ≤1 ms | Spesifikasi tindak balas rujukan untuk konfigurasi selari yang serasi. |
| Suhu permulaan kipas | Kira-kira 45°C | Menyokong pengurusan haba di bawah keadaan operasi yang berkenaan. |
| Perlindungan suhu berlebihan | Kira-kira 85°C | Menyediakan ambang perlindungan haba. |
| Penilaian perlindungan | IP20 atau lebih tinggi, bergantung pada konfigurasi | Sahkan penilaian kepungan model tertentu. |
| Piawaian yang boleh digunakan | GB/T 12668 | Sahkan keperluan dan dokumentasi yang berkenaan untuk produk yang dipilih. |
Nota: Ini adalah spesifikasi rujukan, bukan jaminan bahawa setiap model menyokong setiap tetapan yang disenaraikan. Sahkan model akhir, voltan brek, penilaian elektrik dan fungsi perlindungan dengan dokumentasi produk sebelum membuat pesanan atau pemasangan.
Memilih pencincang brek memerlukan lebih daripada memadankan penarafan nominalnya dengan kuasa motor. Tenaga penjanaan semula dan pemuatan haba berbeza-beza dengan peralatan yang dipacu dan kitaran operasi.
Kenal pasti voltan masukan berkadar VFD dan ciri bas DC. Pilih kelas voltan pencincang yang serasi dan sahkan bahawa ambang brek yang dipilih sesuai dengan julat operasi yang dibenarkan pemanduan.
Beban inersia tinggi boleh menjana tenaga regeneratif yang ketara apabila diperlahankan. Masa berhenti yang lebih pendek boleh meningkatkan kuasa brek serta-merta yang diperlukan. Aplikasi seperti emparan, angkat, dan jentera berkelajuan tinggi memerlukan perhatian khusus.
Nilai rintangan perintang, penarafan kuasa, kapasiti tenaga nadi dan kitaran tugas mestilah serasi dengan VFD dan pencincang. Perintang yang tidak sesuai boleh menyebabkan arus berlebihan, terlalu panas, atau prestasi brek yang tidak mencukupi.
Mesin yang berhenti setiap beberapa saat mempunyai keperluan haba yang berbeza daripada mesin yang berhenti sekali-sekala. Brek yang kerap boleh meningkatkan purata haba yang dihasilkan oleh perintang dan litar pensuisan.
Suhu ambien, pengudaraan kepungan, kelegaan pelekap dan aliran udara menjejaskan prestasi terma. Peralatan yang dipilih mesti dipasang mengikut keperluan pendawaian dan pengudaraan pengeluar.
Senarai semak berikut boleh membantu menyediakan pertanyaan teknikal:
Pencincang brek berguna dalam sistem pemacu di mana motor mengembalikan tenaga semasa nyahpecutan, menurunkan atau keadaan operasi penjanaan semula yang lain. Aplikasi biasa termasuk:
Tidak setiap aplikasi memerlukan pencincang brek luaran. Keputusan bergantung pada keupayaan brek terbina dalam VFD, masa berhenti yang diperlukan, ciri beban dan kekerapan operasi penjanaan semula.
Walaupun komponen ini berfungsi bersama, mereka melaksanakan fungsi yang berbeza. Memahami perbezaan itu membantu jurutera memilih sistem brek dinamik yang serasi.
| Komponen | Fungsi Utama | Fokus Pemilihan |
|---|---|---|
| Pencincang brek | Menukar litar brek mengikut voltan bas DC. | Kelas voltan, kapasiti pensuisan, perlindungan dan keperluan brek. |
| Perintang brek | Menukarkan tenaga elektrik yang dijana semula kepada haba. | Rintangan, penarafan kuasa, kapasiti tenaga nadi, dan kitaran tugas. |
| Bas DC VFD | Menyediakan sambungan elektrik ke litar brek. | Had voltan, keserasian terminal dan spesifikasi pemacu. |
Pencincang brek tidak boleh menghilangkan tenaga penjanaan semula dengan sendirinya. Ia mengawal laluan pensuisan, manakala perintang menyerap tenaga. Kedua-duanya mesti serasi dengan pemacu dan keadaan operasi yang dimaksudkan.
Untuk aplikasi yang memerlukan penyelesaian elektrik yang lebih luas, Dufew Electric juga menawarkan komponen elektronik kuasa yang berkaitan untuk pemacu industri dan sistem kawalan kuasa.
Pemasangan yang betul membantu menyokong operasi yang selamat, penyejukan yang berkesan dan prestasi brek yang konsisten. Sebelum pentauliahan, kakitangan elektrik yang berkelayakan hendaklah mengesahkan perkara berikut:
Semasa penyelenggaraan rutin, periksa sambungan yang longgar, habuk terkumpul, aliran udara yang terhad, tanda-tanda terlalu panas dan kerosakan perintang yang tidak normal. Sebarang ujian atau penyelenggaraan yang melibatkan bas DC mesti mengikut arahan keselamatan pengilang. Pemacu hendaklah diasingkan daripada sumber kuasanya dan bas DC mesti disahkan sebagai dinyahcas sebelum kerja bermula.
Pemasangan dan penyelenggaraan hendaklah mematuhi keperluan keselamatan elektrik yang berkenaan. Jangan bergantung pada pencincang brek sebagai pengganti sistem brek mekanikal atau berkadar keselamatan yang diperlukan oleh mesin.
Tujuan utamanya adalah untuk mengawal tenaga penjanaan semula yang dikembalikan ke bas DC VFD semasa operasi nyahpecutan atau baik pulih. Ia menukar tenaga berlebihan kepada perintang brek yang serasi untuk membantu mengelakkan voltan bas DC yang berlebihan.
Tidak. Pencincang mengawal apabila litar brek mengalir, manakala perintang menukar tenaga elektrik kepada haba. Mereka melaksanakan fungsi pelengkap dan mesti dipadankan dengan betul.
Tidak. Sesetengah pemacu mempunyai keupayaan brek terbina dalam yang mencukupi untuk beban yang dimaksudkan. Pencincang luaran mungkin diperlukan apabila tenaga penjanaan semula, kekerapan brek atau nyahpecutan yang diperlukan melebihi keupayaan litar dalaman.
Maklumat produk yang diterbitkan mengenal pasti konfigurasi untuk sistem pemacu 220V, 380V dan 690V yang serasi. Model yang tepat dan voltan brek mesti disahkan terhadap spesifikasi bas DC pemacu.
Unit yang serasi boleh disambung secara selari apabila satu unit tidak dapat memenuhi kapasiti brek yang diperlukan dan reka bentuk produk menyokong susunan ini. Pendawaian, konfigurasi perintang, penyelarasan pensuisan, dan keperluan terma mesti disahkan untuk sistem yang lengkap.
Pemilihan bergantung pada had rintangan pemacu, kuasa brek, tenaga setiap kitaran brek, kekerapan operasi dan kitaran tugas. Perintang juga mesti serasi dengan penarafan elektrik pencincang dan keadaan pemasangan.
Sediakan model VFD, voltan sistem, kuasa motor, jenis beban, masa nyahpecutan, kekerapan brek, spesifikasi perintang, kitaran tugas dan keadaan pemasangan. Butiran ini membantu pembekal menilai model dan konfigurasi yang sesuai.
Pencincang brek yang dipilih dengan betul membantu mengurus tenaga penjanaan semula, mengawal kenaikan voltan bas DC dan menyokong brek dinamik yang boleh dipercayai dalam sistem pemacu industri. Keberkesanannya bergantung pada pemadanan pencincang, perintang brek, voltan pemacu, ciri beban dan keperluan terma pada aplikasi.
Siri CBU Dufew Electric menyediakan pilihan pencincang brek untuk sistem pemacu 220V, 380V dan 690V yang serasi, dengan pemilihan model berdasarkan penilaian elektrik dan keadaan operasi. Sama ada projek anda melibatkan lif, kren, penghantar, emparan atau jentera industri lain, semakan spesifikasi yang teliti adalah penting untuk penyelesaian brek yang sesuai.
Jika anda sedang mencari pengeluar dan pembekal pencincang brek yang boleh dipercayai untuk projek pemacu industri anda, terokai produk pencincang brek Dufew Electric danhubungi kamidengan spesifikasi pemacu anda, keperluan brek dan butiran pemasangan. Pasukan kami boleh membantu anda menilai konfigurasi yang sesuai untuk aplikasi anda.
-
