Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.
Dalam VFD berkuasa tinggi dan sistem penukaran kuasa, peringkat penerus menukar kuasa AC kepada kuasa DC sebelum membekalkan bahagian penyongsang. Semasa proses penukaran ini, arus bas DC mungkin mengandungi komponen riak yang disebabkan oleh ciri pembetulan, turun naik beban, dan operasi penjanaan semula.

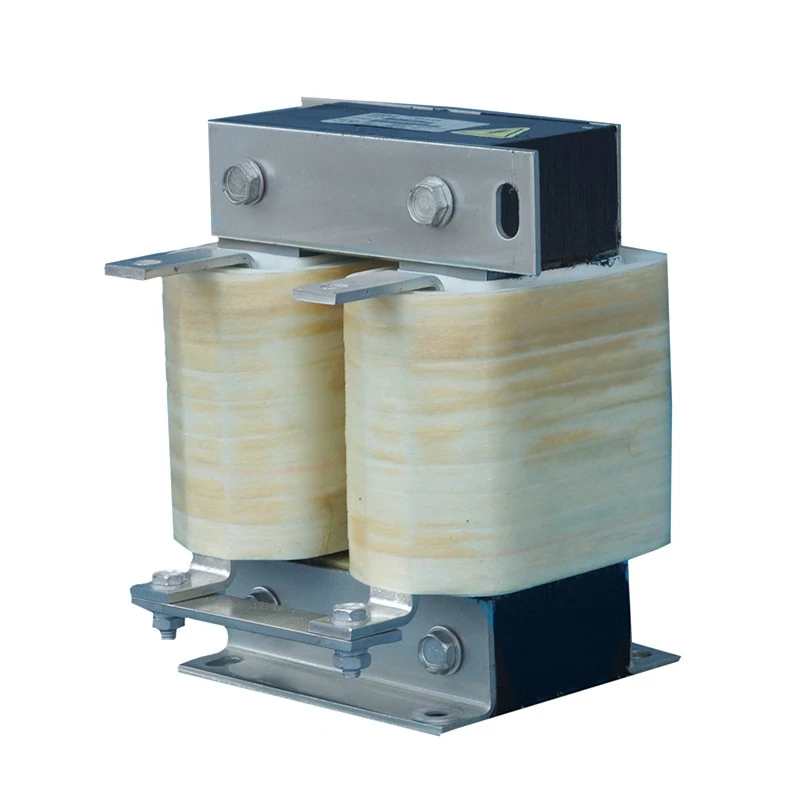

Reaktor Pautan DC Elektrik Dufew dipasang secara bersiri antara bahagian penerus dan penyongsang litar bas DC. Dengan menyediakan storan tenaga induktif, ia melancarkan variasi arus, mengekalkan aliran arus DC yang berterusan, dan mengurangkan tekanan elektrik pada kapasitor DC dan peranti semikonduktor kuasa.
Tidak seperti reaktor AC konvensional, ia direka khas untuk operasi arus DC berterusan. Struktur magnet jurang udara bersegmen meningkatkan rintangan pincang DC, mengurangkan risiko ketepuan magnetik, dan mengekalkan prestasi kearuhan yang stabil semasa operasi industri jangka panjang.
Dufew menggunakan teras keluli silikon gelek sejuk kehilangan rendah, sistem penebat Kelas F, proses penggulungan ketepatan, dan teknologi impregnasi vakum untuk mencapai prestasi terma yang boleh dipercayai, kekuatan penebat dan kestabilan mekanikal.
Semasa penukaran AC-DC, turun naik voltan dari peringkat penerus boleh memasukkan arus riak ke dalam bas DC. Reaktor melicinkan bentuk gelombang arus DC, mengurangkan komponen riak, dan meningkatkan kestabilan input penyongsang sambil membantu mengurangkan tekanan pada kapasitor bas DC. Ini amat bermanfaat untuk sistem pemacu kuasa tinggi yang memerlukan bekalan tenaga DC yang stabil.
Dalam aplikasi dengan beban turun naik atau keadaan kuasa yang tidak stabil, denyutan arus yang berlebihan boleh menjejaskan operasi penyongsang. Dengan mengurangkan ketakselanjaran arus dan mengekalkan arus penerus yang lebih berterusan, reaktor menyokong pensuisan penyongsang yang stabil dan membantu mengurangkan keadaan operasi yang tidak normal semasa operasi dinamik.
Arus riak yang tinggi boleh mempercepatkan penuaan kapasitor DC dan meningkatkan tekanan haba pada komponen kuasa. Reka bentuk yang dioptimumkan mengehadkan denyutan semasa dan mengurangkan tekanan riak pada kapasitor, membantu meningkatkan kebolehpercayaan komponen bas DC dan memanjangkan hayat perkhidmatan keseluruhan sistem pemacu.
Dengan melicinkan ciri arus DC, reaktor boleh meningkatkan prestasi elektrik sistem penukar. Herotan arus yang dikurangkan menyumbang kepada penggunaan tenaga yang lebih baik dan keserasian yang lebih baik dengan sistem elektrik berkuasa tinggi.
Arus DC berterusan menghasilkan medan magnet satu arah yang boleh menyebabkan teras magnet konvensional menghampiri tepu. Dufew mengguna pakai struktur teras jurang udara tersegmen untuk mengurangkan risiko ketepuan DC sambil mengekalkan kearuhan yang stabil dan prestasi pelicinan arus yang berkesan. Reka bentuk ini menyokong operasi yang boleh dipercayai di bawah beban DC berterusan.
Struktur penggulungan dioptimumkan untuk operasi DC arus tinggi, membantu mengurangkan kehilangan rintangan DC dan kenaikan suhu sambil mengekalkan prestasi elektrik yang stabil dan pengurusan haba yang cekap. Untuk aplikasi arus tinggi, struktur penggulungan foil juga boleh disediakan untuk mengurangkan saiz keseluruhan dan meningkatkan pelesapan haba.
Proses impregnasi vakum menguatkan sistem penebat dan meningkatkan rintangan kelembapan, kekuatan mekanikal dan rintangan getaran. Digabungkan dengan reka bentuk struktur yang dioptimumkan, ia menyokong operasi jangka panjang yang boleh dipercayai sambil mengekalkan getaran elektromagnet rendah dan tahap hingar ≤65dB di bawah keadaan ujian standard.
| Permohonan | Faedah Utama |
|---|---|
| Pemacu Frekuensi Boleh Ubah | Tingkatkan kestabilan bas DC |
| Sistem Pemacu Servo | Kurangkan impak arus riak |
| Lif | Tingkatkan kebolehpercayaan pemanduan |
| Kren Pelabuhan | Menyokong perubahan beban yang kerap |
| Rolling Mills | Meningkatkan kestabilan operasi berkuasa tinggi |
| Mesin Pengacuan Suntikan | Mengekalkan penukaran kuasa yang stabil |
| Peralatan Pengujian Industri | Meningkatkan ketekalan elektrik |
| Sistem Automasi | Lindungi komponen bas DC |
Reaktor Pautan DC disyorkan apabila:
| Syarat Permohonan | Faedah yang Dijangka |
|---|---|
| Sistem VFD berkuasa tinggi | Kurangkan turun naik bas DC |
| Bank kapasitor DC yang besar | Turunkan tekanan arus riak |
| Pecutan / nyahpecutan yang kerap | Meningkatkan kestabilan operasi |
| Beban industri tugas berat | Kurangkan tekanan elektrik komponen |
| Aplikasi penjanaan semula | Meningkatkan prestasi litar DC |
| Operasi berterusan yang lama | Meningkatkan kebolehpercayaan sistem |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Pautan DC / Reaktor Bas DC |
| Kedudukan Pemasangan | Bas DC antara penerus dan penyongsang |
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Semasa | 5A -- 3800A |
| Penurunan Voltan | 0.5% / 1% / 2% / 4% |
| Julat Kekerapan | 50Hz / 60Hz / Disesuaikan sehingga 500Hz |
| Kearuhan | Disesuaikan mengikut keperluan sistem |
| Keupayaan Lebihan | 1.5 × terkadar semasa selama 60 saat |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1Min |
| Rintangan Penebat | ≥100MΩ (1000VDC) |
| Gred Perlindungan | IP00 / IP20 |
| Kelas Penebat | Kelas F (155℃) |
| Gred Kalis Api | UL94V-2 |
| Tahap Kebisingan | ≤65dB |
| Hayat Perkhidmatan | ≥15 tahun |
| Piawaian | IEC289 / GB10229 / JB9644 |
Contoh: CDL-600-0600-EIDA
| Kod | Penerangan |
|---|---|
| CDL | Siri Reaktor DC |
| 600 | Tahap Voltan |
| 0600 | Nilai Arus 600A |
| EI | Struktur Teras |
| D/W | Struktur Pemasangan |
| A/C | Bahan Penggulungan |
| Perbandingan | Reaktor Pautan DC | Reaktor AC |
|---|---|---|
| Kedudukan Pemasangan | Bas DC antara penerus dan penyongsang | Input AC atau bahagian keluaran motor |
| Fungsi Utama | Lancarkan arus DC dan kurangkan riak | Kurangkan harmonik AC dan tegasan voltan |
| Reka Bentuk Magnet | Struktur jurang udara tahan bias DC | Reka bentuk fluks magnet berselang-seli |
| Aplikasi Utama | Penstabilan bas DC | Kualiti kuasa dan perlindungan motor |
Dufew Electric pakar dalam pembuatan komponen elektronik kuasa termasuk reaktor, perintang brek, transformer dan penyelesaian elektrik tersuai.
Proses pembuatan Dufew meliputi pemprosesan teras magnetik, penggulungan ketepatan, impregnasi vakum, pengawetan suhu tinggi dan ujian prestasi elektrik. Setiap peringkat dikawal untuk mengekalkan ciri elektrik yang konsisten dan kualiti produk yang boleh dipercayai.
Pemeriksaan kualiti meliputi rintangan penebat, menahan voltan, kearuhan, kenaikan suhu dan rupa. Ujian ini mengesahkan prestasi elektrik reaktor, kebolehpercayaan penebat, ciri terma dan kualiti pembuatan keseluruhan.
Untuk keperluan projek yang berbeza, Dufew menyediakan pembuatan OEM dan reka bentuk elektrik tersuai, bersama dengan perundingan kejuruteraan dan sokongan dokumentasi teknikal. Ini membolehkan produk disesuaikan dengan parameter elektrik tertentu, keadaan pemasangan dan aplikasi sistem.
Reaktor Pautan DC dipasang dalam litar bas DC antara bahagian penerus dan penyongsang bagi VFD atau sistem penukaran kuasa. Ia membantu melancarkan turun naik arus DC, mengurangkan komponen riak, dan meningkatkan kestabilan bas DC.
Perbezaan utama ialah litar aplikasi. Reaktor AC digunakan dalam litar AC untuk mengurangkan harmonik, mengehadkan impak semasa dan meningkatkan kualiti kuasa. Produk ini direka bentuk untuk aplikasi bas DC untuk melancarkan riak arus dan melindungi komponen sisi DC.
Arus DC berterusan boleh mencipta pincang magnet dalam teras. Struktur jurang udara yang tersegmen membantu mencegah ketepuan magnetik, mengekalkan kearuhan yang stabil, dan memastikan operasi yang boleh dipercayai di bawah keadaan DC.
ya. Dufew menyediakan penyelesaian tersuai termasuk penarafan voltan, kapasiti semasa, nilai kearuhan, bahan penggulungan, struktur pemasangan dan dimensi mekanikal mengikut keperluan sistem yang berbeza.
