Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

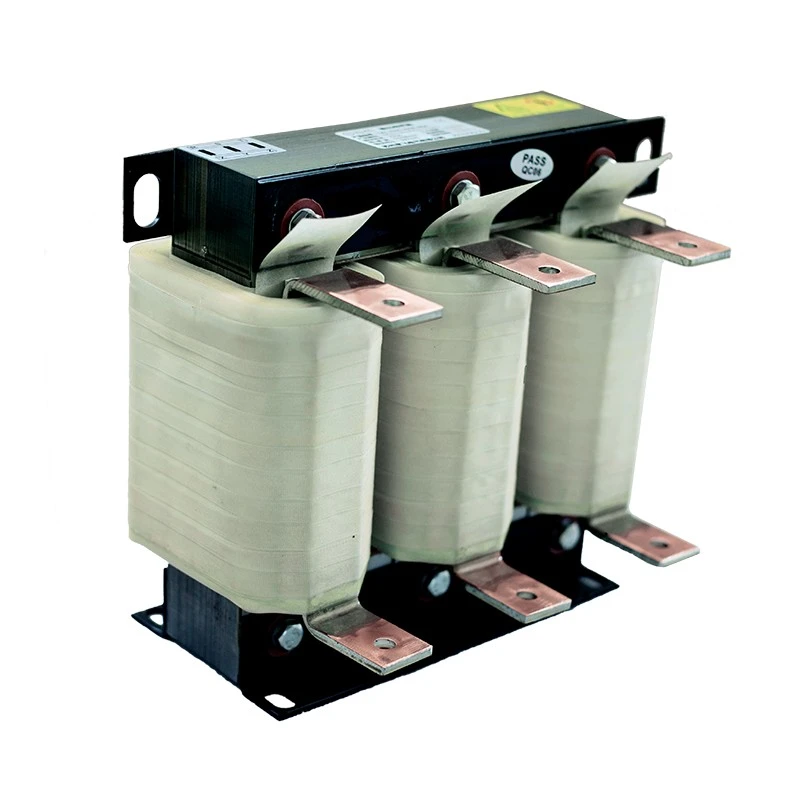

Reaktor Talian AC Elektrik Dufew dipasang di antara bekalan kuasa AC dan terminal input VFD untuk menyediakan impedans terkawal, membantu menstabilkan aliran arus dan menambah baik persekitaran elektrik keseluruhan.
Reaktor membantu mengurangkan arus harmonik yang dijana oleh litar penerus VFD, mengehadkan perubahan arus mengejut, melindungi komponen input penyongsang dan meningkatkan kebolehpercayaan sistem kuasa keseluruhan.
Pemacu frekuensi boleh ubah moden (VFD) menggunakan teknologi pensuisan berkelajuan tinggi untuk mengawal kelajuan motor dan meningkatkan kecekapan tenaga. Walau bagaimanapun, proses pensuisan dan ciri input tak linear boleh menyebabkan gangguan elektrik ke dalam sistem kuasa.
Tanpa perlindungan input yang betul, sistem VFD mungkin mengalami herotan arus harmonik, pancang arus input, turun naik voltan, gangguan elektrik dan peningkatan tekanan pada komponen penyongsang.
Isu ini boleh menyebabkan peralatan elektrik terlalu panas, hayat perkhidmatan penyongsang yang dikurangkan, kerosakan pada kapasitor bas DC, operasi motor yang tidak stabil dan masa henti peralatan yang tidak dijangka.
Penerus input VFD boleh menjana arus harmonik yang menjejaskan rangkaian elektrik, terutamanya dalam kemudahan yang mengendalikan sistem penyongsang berbilang.
Ia mengurangkan impak harmonik dengan menambahkan impedans pada litar input, membantu meningkatkan kualiti kuasa dan mengekalkan persekitaran elektrik yang lebih stabil.
Faedah termasuk:
- Mengurangkan maklum balas harmonik kepada bekalan kuasa
- Kestabilan bentuk gelombang voltan yang lebih baik
- Mengurangkan gangguan antara peralatan elektrik
- Perlindungan yang lebih baik untuk kapasitor kuasa dan transformer
Untuk kilang dengan pelbagai pemacu kelajuan berubah-ubah, ia membantu mencipta sistem kuasa yang lebih dipercayai dan stabil.
Semasa pemulaan motor, pecutan, perubahan beban atau keadaan kuasa yang tidak stabil, kesan arus yang berlebihan mungkin berlaku dan menjejaskan komponen penyongsang.
Reaktor membantu mengurangkan tekanan elektrik dengan mengehadkan arus lonjakan input, mengurangkan tekanan pada jambatan penerus, melindungi komponen bas DC penyongsang dan meningkatkan kebolehpercayaan VFD jangka panjang.
Ia amat sesuai untuk sistem kuasa industri dengan kapasiti litar pintas yang tinggi atau pengubah galangan rendah.
Persekitaran industri memerlukan komponen elektrik yang boleh beroperasi secara berterusan di bawah perubahan beban dan keadaan kerja yang menuntut.
Reaktor Talian AC Elektrik Dufew menggunakan reka bentuk elektromagnet yang dioptimumkan dan teknologi penebat untuk mencapai prestasi kearuhan yang stabil, kenaikan suhu yang lebih rendah, getaran elektromagnet yang dikurangkan dan operasi jangka panjang yang boleh dipercayai.
Reaktor menggunakan bahan teras keluli silikon gulung sejuk berkualiti tinggi untuk mengurangkan kehilangan magnet dan mengekalkan prestasi kearuhan yang stabil semasa operasi berterusan.
Reka bentuk ini menyediakan:
- Kehilangan tenaga yang lebih rendah dan kecekapan operasi yang lebih baik
- Prestasi terma yang lebih baik di bawah keadaan beban berterusan
- Ciri elektrik yang stabil
- Prestasi yang boleh dipercayai untuk operasi industri jangka panjang
Berdasarkan keperluan semasa yang berbeza, Dufew Electric menyediakan struktur penggulungan yang dioptimumkan untuk memastikan prestasi elektrik yang boleh dipercayai dalam pelbagai aplikasi perindustrian.
Ciri reka bentuk penggulungan:
- Pilihan penggulungan tembaga atau aluminium untuk keperluan aplikasi yang berbeza
- Reka bentuk konduktor arus tinggi untuk menyokong keadaan operasi yang mencabar
- Prestasi pelesapan haba yang lebih baik
- Mengurangkan kenaikan suhu penggulungan semasa operasi
Struktur yang dioptimumkan ini membolehkan reaktor memenuhi keperluan semasa industri yang berbeza sambil mengekalkan operasi yang stabil dan cekap.
Pemasangan penggulungan diproses melalui impregnasi vakum dan pengawetan suhu tinggi, meningkatkan prestasi penebat dan meningkatkan kekuatan mekanikal keseluruhan.
Proses bertambah baik:
- Kekuatan penebat untuk operasi yang lebih selamat
- Kestabilan mekanikal di bawah keadaan getaran
- Rintangan kepada getaran dan kesan alam sekitar
- Ketahanan operasi jangka panjang
Proses pembuatan ini membantu mengekalkan prestasi yang boleh dipercayai dan memanjangkan hayat perkhidmatan dalam persekitaran industri.
Memilih Reaktor Talian AC yang betul memerlukan pemadanan parameter reaktor dengan sistem VFD.
Dufew Electric menilai faktor berikut:
| Parameter Pemilihan | Pertimbangan Reka Bentuk |
|---|---|
| Voltan VFD | Menentukan tahap penebat dan konfigurasi reaktor |
| Nilai Semasa | Menentukan saiz konduktor dan reka bentuk terma |
| Kuasa Motor | Mempengaruhi pemilihan kapasiti reaktor |
| Penurunan Voltan | Menentukan keperluan impedans |
| Kekerapan Operasi | Mempengaruhi reka bentuk elektromagnet |
| Persekitaran Pemasangan | Menentukan perlindungan dan struktur pelekap |
Sebelum sebut harga, pelanggan hendaklah menyediakan:
- Kuasa dinilai VFD
- Voltan masukan
- Nilai semasa
- Penurunan voltan yang diperlukan
- Syarat pemasangan
- Persekitaran operasi
| item | Reaktor Talian AC | Reaktor Keluaran |
|---|---|---|
| Kedudukan Pemasangan | Antara bekalan kuasa dan input VFD | Antara output VFD dan motor |
| Fungsi Utama | Kurangkan harmonik input dan arus lonjakan | Lindungi penebat motor dan kurangkan tekanan bentuk gelombang keluaran |
| Aplikasi Utama | Peningkatan kualiti kuasa | Perlindungan motor kabel panjang |
| Pengguna Biasa | Sistem VFD perindustrian | Motor dengan sambungan kabel jarak jauh |
Dufew Electric menyediakan kedua-dua penyelesaian reaktor input dan output mengikut keperluan sistem.
Sistem perindustrian yang berbeza memerlukan konfigurasi elektrik dan kaedah pemasangan yang berbeza. Dufew Electric menyediakan penyelesaian reaktor tersuai berdasarkan keperluan aplikasi, membantu pelanggan mencapai prestasi yang boleh dipercayai dan penyepaduan yang lancar ke dalam pelbagai sistem kawalan industri.
Reaktor boleh disesuaikan mengikut parameter elektrik utama, termasuk voltan undian, arus undian, peratusan penurunan voltan dan kekerapan operasi, untuk memenuhi keperluan sistem kuasa yang berbeza.
Untuk menyesuaikan diri dengan susun atur kabinet dan persekitaran pemasangan yang berbeza, reaktor Dufew menyokong berbilang pilihan pemasangan, termasuk pemasangan kabinet, pemasangan kendiri, pemasangan menegak dan pemasangan mendatar.
Mengikut syarat aplikasi tertentu dan keperluan semasa, pelanggan boleh memilih bahan penggulungan yang sesuai, termasuk penggulungan tembaga atau penggulungan aluminium.
Dengan pilihan konfigurasi yang fleksibel dan reka bentuk tersuai, reaktor Dufew boleh disepadukan ke dalam sistem kawalan industri yang berbeza sambil mengekalkan operasi yang stabil dan boleh dipercayai.
Dufew Electric AC Line Reactor digunakan secara meluas dalam sistem perindustrian yang memerlukan kualiti kuasa VFD yang lebih baik dan perlindungan elektrik.
| Permohonan | Peralatan Biasa | Faedah Utama |
|---|---|---|
| Automasi Perindustrian | Mesin CNC, barisan pengeluaran, sistem servo | Kestabilan elektrik yang lebih baik |
| Sistem Pemacu Motor | Pam, kipas, pemampat, penghantar | Mengurangkan tekanan penyongsang |
| Alat Berat | Kren, lif, sistem angkat | Operasi yang boleh dipercayai di bawah perubahan beban |
| Industri Pembuatan | Kilang bergolek, peralatan pemprosesan | Kualiti kuasa yang dipertingkatkan |
| Sistem Tenaga Boleh Diperbaharui | Sistem penyongsang, peralatan penyimpanan tenaga | Penukaran kuasa yang stabil |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Talian AC |
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Kekerapan Bekerja | 50Hz / 60Hz / Sehingga 500Hz |
| Nilai Semasa | 5A - 3800A |
| Penurunan Voltan | 0.5% / 1% / 2% / 4% |
| Keupayaan Lebihan | 1.5 kali nilai arus selama 60 saat |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1Min |
| Rintangan Penebat | ≥100MΩ (1000VDC) |
| Gred Perlindungan | IP00 / IP20 |
| Kelas Penebat | T40/F (155℃) |
| Gred Kalis Api | UL94V-2 |
| Tahap Kebisingan | ≤65dB |
| Hayat Perkhidmatan | ≥15 tahun |
| Piawaian | IEC289:1987 / GB10229-88 / JB9644-1999 |
Contoh: CAL-4312-0250-EISA
| Kod | Penerangan |
|---|---|
| CAL | Reaktor Talian AC |
| 4 | Tahap Voltan (2=220V, 4=380V, 6=690V) |
| 3 | Nombor Fasa |
| 1 | Jenis Reaktor |
| 2 | Penurunan Voltan |
| 0250 | Nilai Semasa |
| EI | Struktur Teras |
| S | Struktur Pemasangan |
| A | Bahan Penggulungan |
Sebelum penghantaran, Dufew Electric melakukan pemeriksaan elektrik dan struktur untuk memastikan operasi yang boleh dipercayai.
Ujian termasuk:
| Item Ujian | Keperluan |
|---|---|
| Ujian Rintangan Penebat | ≥100MΩ |
| Ujian Kekuatan Dielektrik | 3000VAC |
| Ujian Kenaikan Suhu | Mengikut beban undian |
| Pengesahan Parameter Elektrik | Kearuhan dan pengesahan semasa |
| Pemeriksaan Penampilan | Pemeriksaan teras, penggulungan, terminal |
Dufew Electric pakar dalam komponen elektronik kuasa dan penyelesaian elektrik tersuai, menyediakan Reaktor Talian AC yang boleh dipercayai untuk pelbagai aplikasi perindustrian.
Dengan keupayaan pembuatan bersepadu, Dufew menguruskan proses pengeluaran utama daripada pemprosesan teras dan pembuatan gegelung kepada pemasangan akhir dan pemeriksaan kualiti.
Proses pembuatan termasuk pemotongan keluli silikon, pemasangan teras, dan pemeriksaan prestasi magnetik untuk memastikan ciri elektromagnet yang stabil.
Dufew menyediakan pilihan penggulungan tembaga dan aluminium dengan rawatan penebat profesional dan proses impregnasi vakum untuk meningkatkan kebolehpercayaan dan ketahanan produk.
Pengeluaran akhir termasuk pemasangan terminal, ujian elektrik, dan pemeriksaan kualiti untuk memastikan setiap reaktor memenuhi piawaian prestasi yang diperlukan.
Keupayaan pembuatan bersepadu ini membolehkan Dufew Electric menyediakan kedua-dua Reaktor Talian AC standard dan penyelesaian tersuai untuk aplikasi industri yang berbeza.
Dufew Electric mengikut prosedur pengurusan kualiti berstruktur untuk memastikan prestasi produk yang konsisten dan operasi yang boleh dipercayai sepanjang hayat perkhidmatan.
Dokumen kualiti yang tersedia termasuk:
- Pensijilan Sistem Pengurusan Kualiti ISO
- Pensijilan CE
- Laporan Pengujian Produk
Dokumen teknikal dan rekod pemeriksaan boleh disediakan mengikut keperluan projek pelanggan.
Reaktor Talian AC memerlukan perlindungan terhadap kelembapan, getaran dan kesan mekanikal semasa pengangkutan.
Dufew Electric menyediakan:
- Pembungkusan standard eksport
- Perlindungan kelembapan
- Penetapan dalaman yang diperkukuh
- Label pengenalan produk
Sebelum penghantaran, jurutera mengesahkan:
- Spesifikasi produk
- Berat dan dimensi
- Keperluan pemasangan
- Keperluan penghantaran
Pilih reaktor yang sesuai mengikut penarafan kuasa VFD, voltan input, arus undian, dan penurunan voltan yang diperlukan untuk memastikan keserasian dengan sistem aplikasi.
Sebelum pemasangan, periksa keadaan produk dengan teliti, termasuk keadaan teras, penampilan belitan, dan sambungan terminal untuk memastikan reaktor sedia untuk beroperasi.
Kaedah sambungan standard ialah:
Bekalan Kuasa → Reaktor Talian AC → Input VFD
Reaktor harus dipasang di kawasan pengudaraan yang baik dengan ruang yang mencukupi untuk pelesapan haba dan penyelenggaraan masa hadapan.
Semasa sambungan elektrik, pastikan pendawaian yang betul, sambungan terminal selamat, dan pembumian yang betul untuk mengekalkan operasi yang selamat dan boleh dipercayai.
Selepas pemasangan, lakukan ujian operasi dengan memeriksa bunyi operasi, memantau kenaikan suhu, dan mengesahkan prestasi keseluruhan sistem.
Reaktor Talian AC dipasang pada bahagian input pemacu frekuensi berubah (VFD) untuk mengurangkan herotan harmonik, mengehadkan lonjakan arus, meningkatkan kualiti kuasa dan melindungi komponen penyongsang daripada tekanan elektrik.
Bukan setiap aplikasi VFD memerlukan reaktor input. Ia disyorkan untuk sistem yang mempunyai masalah harmonik, bekalan kuasa tidak stabil, turun naik arus yang kerap, operasi penyongsang berbilang atau peralatan elektrik yang sensitif.
Penurunan voltan yang sesuai bergantung pada keperluan kualiti kuasa sistem, keadaan harmonik, ciri input dan persekitaran operasi. Dufew Electric menilai parameter aplikasi dan mengesyorkan konfigurasi yang sesuai.
ya. Dengan mengurangkan impak semasa dan tekanan elektrik pada bahagian input VFD, ia membantu meningkatkan kestabilan sistem dan memanjangkan hayat perkhidmatan komponen penyongsang.
ya. Dufew Electric menyediakan penyelesaian tersuai mengikut voltan, arus, kekerapan, struktur pemasangan, bahan penggulungan dan keperluan projek lain.
Pelanggan hendaklah menyediakan:
- Penarafan kuasa VFD
- Voltan masukan
- Nilai semasa
- Penurunan voltan yang diperlukan
- Persekitaran pemasangan
- Keadaan operasi
Dufew Electric menyediakan penyelesaian Reaktor Talian AC tersuai untuk pelanggan industri yang memerlukan perlindungan VFD yang lebih baik, kawalan harmonik dan pengurusan kualiti kuasa.
Dengan keupayaan pembuatan profesional, sokongan kejuruteraan dan prosedur ujian yang lengkap, Dufew Electric membantu pelanggan membangunkan penyelesaian yang boleh dipercayai untuk sistem pemacu industri.
Hantar parameter VFD dan keperluan aplikasi anda kepada Dufew Electric, dan jurutera kami akan mengesyorkan konfigurasi yang sesuai berdasarkan keadaan operasi anda.
