Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

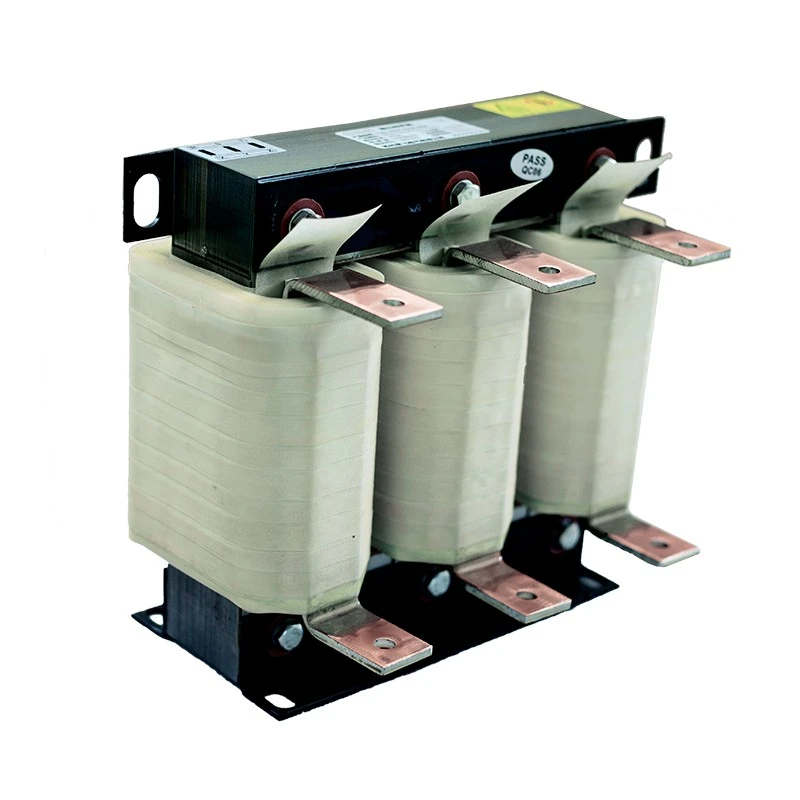

Reaktor Beban Elektrik Dufew dipasang secara bersiri antara terminal keluaran VFD (U/V/W) dan beban motor untuk meningkatkan kestabilan sisi beban dan mengekalkan operasi yang boleh dipercayai dalam sistem pemacu motor jarak jauh.
Dalam aplikasi pemacu frekuensi berubah, isyarat pensuisan frekuensi tinggi yang dihasilkan oleh peranti kuasa penyongsang melalui kabel motor. Apabila jarak kabel meningkat, kemuatan teragih boleh menyebabkan arus pengecasan tambahan, turun naik semasa dan prestasi sistem tidak stabil.
Dengan menambah galangan yang sesuai pada litar keluaran, reaktor membantu mengurangkan pengaruh ciri kabel, variasi arus yang lancar, dan meningkatkan kebolehpercayaan sistem motor dipacu VFD.
Dihasilkan dengan teras keluli silikon tergelek sejuk kehilangan rendah, bahan penebat Kelas F, teknologi impregnasi vakum, dan struktur penggulungan yang dioptimumkan, Dufew Load Reactor menyediakan prestasi kearuhan yang stabil, kebolehpercayaan haba yang sangat baik dan hayat perkhidmatan yang panjang di bawah keadaan industri yang mencabar. Model arus tinggi boleh menggunakan struktur penggulungan foil padat untuk meningkatkan pelesapan haba dan mengurangkan kenaikan suhu.
Pemasangan motor jarak jauh dan beban industri yang berubah-ubah mungkin menimbulkan cabaran elektrik, termasuk:
- Peningkatan kesan kemuatan teragih kabel
- Arus pengecasan kapasitif yang berlebihan
- Turun naik semasa semasa operasi
- Perjalanan perlindungan lebihan arus penyongsang
- Kestabilan pemacu motor berkurangan
- Gangguan elektromagnet dalam sistem kawalan
Reaktor Beban yang dipilih dengan betul membantu mengoptimumkan ciri elektrik sisi beban, meningkatkan kestabilan sistem dan mengurangkan masa henti yang tidak dijangka dalam aplikasi industri.
Apabila motor dipasang jauh dari kabinet VFD, ciri kabel boleh mempengaruhi prestasi elektrik dan meningkatkan tekanan pada sistem pemacu. Dufew Load Reactor membantu mengurangkan kesan kemuatan kabel teragih dan mengehadkan arus pengecasan kapasitif, menyokong penghantaran jarak jauh yang lebih stabil dan operasi yang boleh dipercayai bagi motor yang dipasang dari jauh.
Peralatan industri selalunya beroperasi dengan beban berubah-ubah dan pecutan atau nyahpecutan yang kerap. Reka bentuk reaktor yang dioptimumkan membantu melancarkan turun naik arus dan mengekalkan operasi motor yang lebih konsisten, mengurangkan keadaan operasi yang tidak normal dan menyokong prestasi yang stabil di bawah beban dinamik.
Gangguan frekuensi tinggi yang dijana semasa operasi VFD boleh menjejaskan motor serta peralatan kawalan dan automasi berdekatan. Kesan penapisan sisi beban membantu mengurangkan komponen harmonik frekuensi tinggi dan gangguan elektromagnet, sambil turut menyumbang kepada bunyi dan getaran operasi motor yang lebih rendah.
Ia menggunakan teras keluli silikon tergelek sejuk kehilangan rendah, sistem penebat Kelas F, impregnasi vakum dan pengawetan suhu tinggi. Pilihan penggulungan tembaga atau aluminium tersedia mengikut keperluan aplikasi. Gabungan ini memberikan kearuhan yang stabil, getaran terkawal, dan prestasi terma yang boleh dipercayai untuk operasi industri jangka panjang.
Struktur teras simetri tiga fasa menyediakan prestasi magnet yang seimbang dan ciri-ciri kearuhan yang stabil sambil membantu mengurangkan kehilangan magnet. Susunan yang dioptimumkan ini menyokong prestasi elektrik yang konsisten dan operasi yang boleh dipercayai semasa penggunaan berterusan.
Konfigurasi pemasangan yang berbeza tersedia untuk menampung pelbagai susun atur kabinet dan peralatan, termasuk struktur terbuka IP00, penutup pelindung IP20, pemasangan menegak dan pemasangan mendatar. Dimensi tersuai juga boleh disediakan mengikut ruang kabinet yang tersedia, struktur peralatan dan keperluan projek khusus.
Penyelesaian Dufew Load Reactor digunakan secara meluas dalam:
| Medan Permohonan | Keperluan Pelanggan |
|---|---|
| Sistem pemacu motor jarak jauh | Kurangkan kesan kabel dan tingkatkan kestabilan penghantaran |
| Peralatan ujian industri | Meningkatkan kestabilan arus keluaran dan kebolehpercayaan pengukuran |
| Kren pelabuhan dan peralatan mengangkat | Mengekalkan operasi yang boleh dipercayai di bawah perubahan beban yang kerap |
| Sistem pemanduan lif | Tingkatkan kestabilan pemanduan semasa pecutan dan nyahpecutan |
| Sistem pam dan kipas | Meningkatkan prestasi operasi berterusan |
| Penggilingan dan peralatan perlombongan | Menyokong aplikasi industri tugas berat |
| Sistem pemacu servo | Meningkatkan kestabilan elektrik dalam peralatan automasi |
| Syarat Permohonan | Syor |
|---|---|
| Jarak kabel motor melebihi 50 meter | Disyorkan |
| Kapasiti teragih kabel menjejaskan operasi | Disyorkan |
| Kerosakan arus lebih penyongsang kerap berlaku | Disyorkan |
| Beban motor sering berubah | Disyorkan |
| Gangguan frekuensi tinggi menjejaskan peralatan | Disyorkan |
| Operasi tugas berat yang berterusan diperlukan | Disyorkan |
Pemilihan yang betul harus mempertimbangkan parameter VFD, keadaan kabel dan keperluan beban motor. Faktor-faktor ini membantu menentukan spesifikasi elektrik yang sesuai dan konfigurasi reaktor.
Pertimbangkan voltan terkadar, arus keluaran, kuasa motor dan kekerapan operasi. Parameter ini harus sepadan dengan sistem VFD dan motor untuk memastikan operasi yang stabil.
Panjang dan jenis kabel adalah penting, terutamanya untuk motor yang dipasang jauh dari VFD. Persekitaran pemasangan dan kemuatan teragih juga harus dipertimbangkan semasa memilih reaktor.
Keadaan operasi, variasi beban, keperluan operasi berterusan, dan tahap perlindungan yang diperlukan harus dinilai. Pecutan, nyahpecutan atau beban berubah yang kerap mungkin memerlukan konfigurasi yang lebih mantap.
Dufew menyediakan reka bentuk reaktor tersuai berdasarkan keadaan aplikasi, keperluan pemasangan, parameter elektrik dan spesifikasi pelanggan.
Contoh: CAL-4321-0250-EISA
| Kod | Penerangan |
|---|---|
| CAL | Siri Reaktor AC |
| 4 | Tahap Voltan (2=220V, 4=380V, 6=690V) |
| 3 | Tiga Fasa |
| 2 | Jenis Reaktor Beban |
| 1 | Penurunan Voltan (1%=1%, 2%=2%) |
| 0250 | Nilai Arus (250A) |
| EI | Struktur Teras |
| S/W | Struktur Pemasangan (Menegak/Mendatar) |
| A/C | Bahan Penggulungan (Aluminium/Tembaga) |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Reaktor Beban VFD |
| Kedudukan Pemasangan | Antara output VFD dan motor |
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nilai Semasa | 5A--3800A |
| Kekerapan | 50Hz / 60Hz / Disesuaikan sehingga 500Hz |
| Penurunan Voltan | 0.5% / 1% / 2% / 4% |
| Kapasiti Lebihan | 1.5 kali nilai arus selama 60 saat |
| Kekuatan Dielektrik | 3000VAC / 50Hz / 5mA / 1Min |
| Rintangan Penebat | ≥100MΩ (1000VDC) |
| Kelas Perlindungan | IP00 / IP20 |
| Kelas Suhu | T40 |
| Kelas Penebat | Kelas F (155℃) |
| Gred Kalis Api | UL94V-2 |
| Tahap Kebisingan | ≤65dB |
| Hayat Perkhidmatan | ≥15 tahun |
| Piawaian Pembuatan | IEC289 / GB10229 / JB9644 |
Dufew Electric pakar dalam reaktor, perintang, sistem brek, transformer dan penyelesaian elektronik kuasa tersuai. Proses pembuatannya meliputi pemprosesan teras keluli silikon, penggulungan ketepatan, impregnasi vakum, pengawetan suhu tinggi dan ujian prestasi elektrik.
Kawalan kualiti termasuk rintangan penebat, voltan tahan, kenaikan suhu dan pengesahan prestasi elektrik untuk memastikan prestasi produk yang boleh dipercayai.
Dufew menyokong reka bentuk elektrik tersuai, pembuatan OEM, dokumentasi teknikal dan kejuruteraan aplikasi untuk keperluan industri yang berbeza.
Produk Dufew dihasilkan mengikut keperluan industri yang diiktiraf, termasuk:
- Sistem Pengurusan Kualiti ISO 9001
- Pematuhan CE
- IEC289
- GB10229
- JB9644
Dufew menyediakan penyelesaian pembungkusan eksport profesional mengikut dimensi produk, berat dan keperluan pengangkutan.
Pembungkusan termasuk:
- Perlindungan tahan kejutan
- Perlindungan kelembapan untuk pengangkutan laut
- Kes kayu standard eksport
- Rekod pemeriksaan pra-penghantaran
Langkah-langkah ini memastikan penghantaran selamat dan operasi yang boleh dipercayai selepas pemasangan.
| Perbandingan | Reaktor Beban | Reaktor Keluaran |
|---|---|---|
| Tujuan Utama | Meningkatkan kestabilan sisi beban dan mengurangkan kesan kabel | Kurangkan tegasan voltan PWM pada penebat motor |
| Kebimbangan Utama | Kapasiti kabel, turun naik semasa, kestabilan sistem | tegasan dv/dt dan lonjakan voltan |
| Aplikasi Biasa | Sistem kabel panjang, menukar beban, peralatan tugas berat | Perlindungan motor dan peningkatan bentuk gelombang |
| Kedudukan Pemasangan | Bahagian keluaran VFD | Bahagian keluaran VFD |
| Faktor Pemilihan | Panjang kabel, ciri beban, kestabilan sistem | Penebat motor, tegasan pensuisan, kadar kenaikan voltan |
Ia biasanya digunakan apabila jarak kabel motor adalah panjang, ciri kabel mempengaruhi prestasi sistem, perjalanan perlindungan penyongsang berlaku, atau kestabilan elektrik yang lebih baik diperlukan di bawah perubahan beban.
Kedua-duanya dipasang pada bahagian output VFD, tetapi ia berfungsi untuk tujuan aplikasi yang berbeza. Produk ini terutamanya meningkatkan kestabilan sistem di bawah keadaan kabel yang panjang, mengubah beban dan persekitaran industri yang menuntut, manakala Reaktor Output lebih memfokuskan pada mengurangkan tekanan voltan PWM dan melindungi penebat motor. Pemilihan akhir bergantung pada panjang kabel, ciri motor dan keadaan operasi.
ya. Dengan mengurangkan gangguan frekuensi tinggi dan meningkatkan kestabilan semasa, ia boleh membantu mengurangkan hingar dan getaran elektromagnet semasa operasi motor.
ya. Dufew menyediakan penyelesaian tersuai meliputi voltan, arus, penurunan voltan, bahan penggulungan, struktur pemasangan dan keperluan perlindungan mengikut aplikasi industri tertentu.
Dufew Electric menyediakan penyelesaian yang boleh dipercayai untuk aplikasi VFD industri, disokong oleh keupayaan pembuatan profesional, perkhidmatan kejuruteraan tersuai dan kawalan kualiti yang ketat. Daripada sistem motor jarak jauh kepada peralatan industri tugas berat, penyelesaian direka untuk meningkatkan kestabilan sistem dan menyokong operasi yang boleh dipercayai.
Hubungi Dufew Electric untuk reka bentuk reaktor tersuai dan kerjasama OEM.
