Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

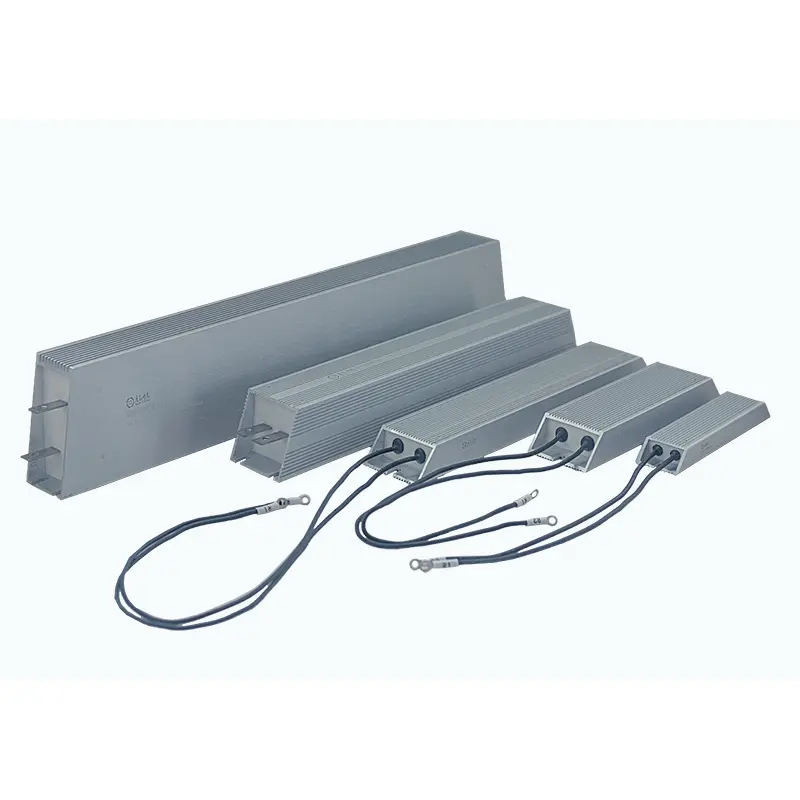

Sistem kuasa industri selalunya beroperasi di bawah beban berat, brek yang kerap, getaran dan suhu tinggi. Untuk memastikan operasi yang boleh dipercayai dalam persekitaran yang mencabar ini, DUFEW Trapezoidal Aluminium Clad Resistor menggabungkan kepungan aluminium lasak dengan struktur terma dalaman yang dioptimumkan yang memindahkan haba dengan cekap sambil melindungi elemen perintang daripada habuk, lembapan, getaran dan kesan mekanikal.
Elemen rintangan dikilangkan menggunakan Nikel-Kromium (Ni-Cr) luka ketepatan atau dawai aloi Constantan yang dipasang pada teras penebat suhu tinggi. Selepas penebat elektrik dengan kepingan mika, pemasangan itu dikapsulkan sepenuhnya di dalam perumah aluminium trapezoid menggunakan campuran pasir kuarza ketulenan tinggi dan resin suhu tinggi yang dirumus khas. Struktur ini mencipta laluan pengaliran haba yang cekap, dengan pantas memindahkan haba dalaman ke sirip penyejuk luaran sambil melindungi perintang daripada pengoksidaan dan pencemaran alam sekitar.
Direka untuk automasi industri dan peralatan tugas berat, perintang menyokong kedua-dua terminal keluli tahan karat dan sambungan wayar plumbum suhu tinggi, membolehkan pemasangan fleksibel dalam sistem brek VFD, pemacu servo, kabinet kawalan motor, bank beban, peralatan tenaga boleh diperbaharui dan sistem pengagihan kuasa industri.
Tidak seperti perintang aluminium segi empat tepat konvensional, perumah trapezoid direka bentuk khusus untuk meningkatkan kecekapan penyejukan dan kestabilan mekanikal dalam persekitaran industri.
Profil trapezoid meningkatkan permukaan penyejukan luaran, membolehkan haba melesap dengan lebih cekap melalui perolakan semula jadi dan meningkatkan prestasi operasi berterusan.
Elemen perintang dimeterai sepenuhnya di dalam perumah aluminium, memberikan ketahanan yang sangat baik terhadap habuk, kelembapan, getaran dan pengoksidaan sambil memanjangkan hayat perkhidmatan produk.
Tapak pelekap yang lebih luas menawarkan sokongan mekanikal yang lebih kuat, mengurangkan pergerakan di bawah getaran berterusan dan menjadikan perintang sesuai untuk kren, lif, alatan mesin dan peralatan tugas berat yang lain.
Pengisian pasir kuarza memindahkan haba lebih cepat daripada udara, membolehkan haba dalaman mencapai perumah aluminium dengan cepat untuk prestasi penyejukan yang lebih baik. Sinki haba tambahan boleh dipasang apabila pelesapan kuasa berterusan yang lebih tinggi diperlukan.
- Perumahan Trapezoid Dioptimumkan -- Permukaan penyejukan yang lebih besar meningkatkan pelesapan haba semula jadi berbanding dengan perintang aluminium segi empat tepat konvensional.
- Pembinaan Berpasu Penuh -- Enkapsulasi lengkap melindungi daripada habuk, kelembapan, getaran, pengoksidaan dan kejutan mekanikal.
- Kekonduksian Terma Cemerlang -- Pengisian pasir kuarza dengan pantas memindahkan haba dalaman ke perumah aluminium, menyokong ketumpatan kuasa yang lebih tinggi.
- Julat Rintangan Luas -- Tersedia dari 0.01Ω hingga 120kΩ dengan toleransi rintangan ±3%, ±5% dan ±10%.
- Kekuatan Mekanikal Boleh Dipercayai -- Tapak aluminium yang lebar memastikan pemasangan selamat untuk peralatan yang beroperasi di bawah getaran berterusan.
- Pilihan Sambungan Fleksibel -- Tersedia dengan terminal keluli tahan karat atau wayar plumbum suhu tinggi untuk keperluan pemasangan yang berbeza.
- Pengilangan Tersuai Tersedia -- Penarafan kuasa, nilai rintangan, dimensi, terminal dan konfigurasi pelekap boleh disesuaikan untuk projek OEM.
Perintang Berpakaian Aluminium Trapezoid sesuai untuk sistem perindustrian yang memerlukan pelesapan kuasa yang boleh dipercayai, kekuatan mekanikal yang tinggi dan kestabilan jangka panjang.
Pemacu frekuensi boleh ubah (VFD), pemacu servo, litar brek motor, dan sistem pelesapan tenaga penjanaan semula.
Kren, lif, kilang bergolek, jentera perlombongan, pemampat dan peralatan lain yang beroperasi dalam keadaan getaran dan brek yang kerap.
Bank beban, ujian bekalan kuasa, sistem nyahcas bateri, simulasi beban dinamik dan bangku ujian industri.
Peralatan penyimpanan tenaga, penyongsang fotovoltaik, penukar kuasa angin, peralatan pengecasan dan sistem penukaran kuasa.
Kabinet elektrik, peralatan pengedaran, sistem automasi dan jentera OEM yang memerlukan perintang kuasa yang padat, dimeterai dan kebolehpercayaan tinggi.
Pemasangan yang betul adalah penting untuk mencapai prestasi haba optimum dan hayat perkhidmatan yang panjang.
Sahkan bahawa nilai rintangan, penarafan kuasa, voltan operasi dan dimensi memenuhi keperluan peralatan sebelum pemasangan.
Periksa sama ada perumah aluminium, terminal dan lubang pelekap bebas daripada ubah bentuk, retak atau kerosakan penghantaran.
Pasang perintang dengan kuat menggunakan lubang pelekap pada tapak. Pastikan permukaan pelekap rata dan tegar untuk mengekalkan kestabilan mekanikal yang baik.
Untuk aplikasi berkuasa sederhana dan tinggi, sapukan lapisan nipis sebatian haba di antara tapak perintang dan plat pelekap atau sink haba untuk meningkatkan pemindahan haba.
Sambungkan terminal atau wayar plumbum dengan selamat dan sahkan bahawa semua sambungan elektrik adalah ketat untuk mengelakkan rintangan sentuhan yang berlebihan.
Pasang perintang di lokasi yang mempunyai pengudaraan yang baik. Untuk kabinet elektrik tertutup, penyejukan udara paksa disyorkan apabila beroperasi pada kuasa tinggi.
Ukur nilai rintangan sebelum menghidupkan litar dan pantau suhu operasi semasa pentauliahan awal.
Elemen perintang adalah luka ketepatan menggunakan dawai aloi Nikel-Kromium (Ni-Cr) atau Constantan berkualiti tinggi untuk memberikan prestasi elektrik yang stabil, keupayaan beban lampau yang tinggi dan hayat perkhidmatan yang panjang.
Lapisan penebat mika tahan lama secara elektrik mengasingkan wayar rintangan daripada perumah aluminium sambil mengekalkan kekuatan dielektrik yang sangat baik di bawah suhu tinggi.
Rongga dalaman diisi dengan pasir kuarza ketulenan tinggi dan resin tahan haba, mewujudkan laluan pengaliran haba yang cekap yang memindahkan haba dengan pantas daripada elemen perintang ke perumah aluminium.
Kepungan aluminium tersemperit mempunyai profil trapezoid yang dioptimumkan yang meningkatkan luas permukaan penyejukan dan meningkatkan perolakan udara semula jadi berbanding dengan perumah segi empat tepat konvensional.
Tersedia dengan sama ada terminal keluli tahan karat atau wayar plumbum suhu tinggi untuk menampung keperluan pemasangan dan pendawaian yang berbeza.
| Kod Model | Penerangan | Contoh |
|---|---|---|
| KERETA | Siri Perintang Berpakaian Aluminium Trapezoid | KERETA |
| 1500W | Kuasa Dinilai | 1500W |
| 27R | Rintangan Dinilai | 27Ω |
| J | Toleransi Rintangan | J = ±5% (Pilihan: H = ±3%, K = ±10%) |
| Parameter | Spesifikasi |
|---|---|
| Julat Kuasa | 50W--6kW |
| Voltan Kendalian | ≤1200V |
| Julat Rintangan | 0.01Ω--120kΩ |
| Toleransi Rintangan | ±3% / ±5% / ±10% |
| Penilaian Perlindungan | IP00 |
| Pekali Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Kalis Api | UL 94V-2 |
| Standard | GB/T 5792 |
| Ciri | Syarat Ujian | Prestasi |
|---|---|---|
| Dielektrik Menahan Voltan | 2500VAC / 50Hz / 60s | Arus Kebocoran ≤10mA |
| Rintangan Penebat | 1000VDC | ≥100MΩ |
| Lebihan Masa Pendek | 10× Kuasa Dinilai selama 5 Saat | Tiada Kerosakan Kelihatan |
| Muatkan Kehidupan | Operasi Kitaran (10s HIDUP / 90s MATI) | ＞9,000 Jam |
| Rintangan Haba Lembap | 40°C ±2°C, 90--95% RH, 100j | ΔR ≤ ±(1%R + 0.05Ω) |
| Berbasikal Suhu Pantas | -55°C / 55°C / 155°C, 15 Minit Setiap satu, 5 Kitaran | ΔR ≤ ±(2%R + 0.05Ω) |
| Rintangan Haba | 350°C selama 2 Jam | Tiada Perubahan Warna atau Kerosakan yang Kelihatan |
| Pekali Suhu | Beban Dinilai lwn. Rintangan Sejuk | ＜300 ppm/°C |
| Tahan Api | 10× Kuasa Dinilai selama 5 Minit | Tiada Pencucuhan atau Nyalaan Terbuka |
| Ciri | Syarat Ujian | Prestasi |
|---|---|---|
| Kekuatan Terminal | 45N / 30s | Tiada Kerosakan yang Longgar atau Kelihatan |
| Rintangan Getaran | 5--200Hz, 1g, 98m/s² | Tiada Kerosakan Struktur Kelihatan |
| Rintangan kepada Haba Pematerian | Terminal Direndam dalam Pateri 350±5°C selama 3 Saat | ΔR ≤ ±(1%R + 0.05Ω) |
| Penampilan | Pemeriksaan Visual | Tiada Kerosakan Kelihatan, Tanda Jelas |
| Kebolehpaterian | Terminal Direndam dalam Pateri 235±5°C selama 5 Saat | Liputan Pateri ≥95% |
| Item Perbandingan | Perintang Bersalut Aluminium Trapezoid | Perintang Bertempat Aluminium Segi Empat Konvensional |
|---|---|---|
| Reka Bentuk Perumahan | Profil trapezoid meningkatkan kawasan pelesapan haba dan kecekapan aliran udara | Perumahan segi empat tepat standard dengan permukaan penyejukan yang lebih kecil |
| Pengurusan Terma | Pembinaan yang dipenuhi kuarza memindahkan haba dengan cepat ke perumah aluminium untuk suhu operasi yang lebih stabil | Pelesapan haba terutamanya bergantung pada permukaan perumahan, menyebabkan kecekapan haba yang lebih rendah |
| Kestabilan Pemasangan | Tapak lebar memberikan kestabilan mekanikal yang sangat baik untuk peralatan yang terdedah kepada getaran | Pangkalan yang lebih sempit menawarkan rintangan yang lebih rendah kepada getaran |
| Perlindungan Alam Sekitar | Pembinaan tertutup sepenuhnya menahan habuk, lembapan, pengoksidaan, dan pencemaran mekanikal | Pengedap standard menyediakan perlindungan terhad dalam persekitaran industri yang keras |
| Keupayaan Rintangan Tinggi | Nilai rintangan tersedia sehingga 120kΩ dengan prestasi yang stabil | Pilihan rintangan tinggi biasanya lebih terhad |
A: Perumahan aluminium trapezoid meningkatkan permukaan penyejukan luaran dan meningkatkan aliran udara semula jadi di sekeliling perintang. Ia juga menyediakan tapak pelekap yang lebih luas untuk kestabilan mekanikal yang lebih baik, menjadikannya sesuai untuk peralatan industri tugas berat.
A: Ya. Enkapsulasi yang diisi kuarza dengan cekap memindahkan haba dalaman ke perumah aluminium, membolehkan perintang menahan kitaran brek berulang dan beban berlebihan jangka pendek sambil mengekalkan prestasi yang boleh dipercayai.
A: Ya. Suis terma terbina dalam pilihan atau penderia suhu boleh disepadukan atas permintaan untuk memberikan perlindungan suhu berlebihan tambahan untuk aplikasi tanpa pengawasan atau kritikal keselamatan.
J: Ya, dengan syarat semua perintang mempunyai spesifikasi yang sama. Pengudaraan seragam, pendawaian seimbang, dan pelesapan haba yang betul harus dikekalkan untuk memastikan pengagihan beban yang sekata dan kebolehpercayaan jangka panjang.
- Pengeluar Perintang Kuasa Profesional dengan pengalaman bertahun-tahun dalam elektronik kuasa industri.
- Penyesuaian OEM & ODM untuk rintangan, penarafan kuasa, dimensi, terminal dan pilihan pelekap.
- Kawalan Kualiti yang Ketat dengan ujian elektrik dan mekanikal yang komprehensif sebelum penghantaran.
- Pengeluaran Pantas & Bekalan Stabil untuk kedua-dua model standard dan projek tersuai.
- Sokongan Teknikal untuk membantu pelanggan memilih penyelesaian perintang yang paling sesuai untuk aplikasi mereka.
