Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

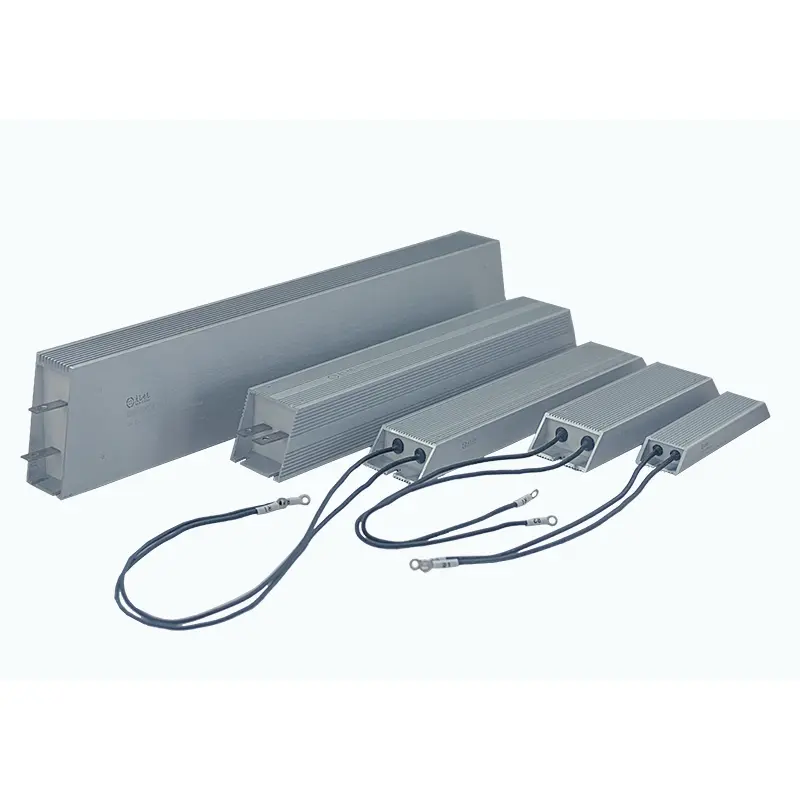

Perintang Bersalut Aluminium Bukan Induktif DUFEW direka khas untuk litar pensuisan berkelajuan tinggi, sistem kuasa nadi, aplikasi penyongsang dan peralatan elektronik ketepatan di mana perintang dawai konvensional mungkin mengalami kesan aruhan parasit.
Tidak seperti perintang kuasa standard yang menjana reaktans induktif tambahan semasa perubahan arus yang pantas, DUFEW menggunakan struktur penggulungan bifilar Ayrton-Perry termaju untuk meminimumkan gandingan medan magnet dan mencapai prestasi aruhan ultra rendah.
Dengan meningkatkan tindak balas semasa dan mengurangkan gangguan pensuisan, perintang ini membantu melindungi komponen kuasa sensitif, meningkatkan kestabilan bentuk gelombang, dan meningkatkan kebolehpercayaan sistem elektronik frekuensi tinggi.
Tersedia daripada 50W hingga 6KW, dengan nilai rintangan daripada 0.01Ω hingga 120kΩ, DUFEW menyediakan penyelesaian perintang kearuhan rendah yang disesuaikan untuk pengeluar elektronik kuasa, pembekal penyongsang, syarikat automasi dan pembina peralatan industri.
Dalam elektronik kuasa moden, frekuensi pensuisan terus meningkat manakala komponen menjadi lebih sensitif kepada bunyi elektrik dan turun naik voltan.
Perintang konvensional boleh memperkenalkan kearuhan yang tidak diingini semasa peralihan arus yang pantas, menyebabkan:
- Terlebih voltan
- herotan bentuk gelombang semasa
- Gangguan EMI
- Tekanan semikonduktor
- Ketidakstabilan sistem kawalan
DUFEW Non-Inductive Aluminium Clad Resistor dibangunkan untuk mengekalkan prestasi elektrik yang stabil di bawah keadaan semasa yang berubah pantas.
| Ciri Prestasi | Nilai Kejuruteraan |
|---|---|
| Reka bentuk belitan kearuhan ultra rendah | Meminimumkan kesan induktif yang tidak diingini semasa pensuisan berkelajuan tinggi |
| Penggulungan bifilar Ayrton-Perry | Membatalkan medan magnet yang dihasilkan oleh aliran arus |
| Tindak balas elektrik yang cepat | Meningkatkan prestasi litar sementara |
| Keupayaan beban nadi yang stabil | Mengendalikan kitaran pengecasan dan nyahcas berulang |
| Gangguan elektromagnet yang rendah | Mengurangkan hingar yang menjejaskan litar sensitif |
| Struktur pengurusan haba aluminium | Mengekalkan operasi yang boleh dipercayai di bawah keadaan kuasa tinggi |
Struktur penggulungan dalaman adalah faktor utama yang membezakan perintang induktans rendah daripada reka bentuk dawai konvensional. DUFEW mengguna pakai prinsip belitan bifilar Ayrton-Perry, menggunakan dua wayar rintangan yang dililit pada arah bertentangan untuk mengurangkan medan magnet yang dijana semasa aliran arus.
Dengan membenarkan medan magnet kedua-dua belitan membatalkan sebahagian antara satu sama lain, struktur ini mengurangkan fluks magnet bersih dengan ketara dan meminimumkan kearuhan parasit, membolehkan tindak balas elektrik yang lebih pantas dan prestasi yang lebih baik dalam aplikasi pensuisan berkelajuan tinggi.
Sistem pensuisan frekuensi tinggi sering mengalami perubahan arus yang pantas, di mana kearuhan parasit boleh menjana pancang voltan yang tidak diingini dan menjejaskan kestabilan litar. Perintang induktans rendah DUFEW direka untuk mengendalikan tenaga sementara dengan berkesan, menyekat puncak pensuisan, meningkatkan kestabilan bentuk gelombang, dan mengurangkan tekanan pada komponen semikonduktor sensitif.
Mereka amat sesuai untuk:
- Litar penyongsang IGBT
- Sistem pensuisan MOSFET
- Penukar kuasa PWM
- Beban elektronik frekuensi tinggi
Semasa operasi brek regeneratif atau dinamik, lebihan tenaga mesti dibuang dengan cepat untuk mengekalkan kestabilan sistem. Struktur kearuhan rendah meningkatkan tindak balas brek, mengurangkan gangguan pensuisan, dan membantu melindungi modul kuasa penyongsang daripada tekanan elektrik sementara.
Dalam sistem bekalan kuasa frekuensi tinggi, kearuhan parasit boleh menjejaskan bentuk gelombang pensuisan dan kecekapan keseluruhan. Perintang induktans rendah DUFEW menyediakan ciri tindak balas pantas untuk aplikasi seperti litar snubber, litar pengehad semasa dan litar penyerapan nadi.
Untuk sistem ujian elektronik, ciri tindak balas komponen rintangan secara langsung mempengaruhi ketepatan pengukuran. Reka bentuk kearuhan rendah yang dioptimumkan membantu mencapai tindak balas nadi yang lebih tepat, mengurangkan herotan isyarat, dan meningkatkan kebolehulangan ujian.
| Struktur | Fungsi |
|---|---|
| Kawat rintangan aloi | Menyediakan ciri rintangan yang stabil |
| Penggulungan bifilar simetri | Mengurangkan gandingan magnetik |
| Lapisan penebat mika | Mengasingkan lapisan penggulungan dan meningkatkan kestabilan |
| Pengisian haba kuarza | Meningkatkan pengaliran haba |
| Perumahan aluminium | Menyediakan perlindungan mekanikal dan pengurusan haba |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Perintang Bersalut Aluminium Bukan Induktif |
| Ciri Utama | Prestasi Kearuhan Rendah |
| Teknologi Penggulungan | Penggulungan Dwifilar Ayrton-Perry |
| Julat Kuasa | 50W -- 6KW |
| Julat Rintangan | 0.01Ω -- 120kΩ |
| Voltan Kendalian | ≤1200V |
| Toleransi Rintangan | ±3%, ±5%, ±10% |
| Pekali Suhu | ≤300 ppm/℃ |
| Bahan Perumahan | Aloi Aluminium |
| Bahan Penebat | Sebatian Kalis Api Suhu Tinggi |
| Kekuatan Dielektrik | 2500VAC / 60s |
| Rintangan Penebat | ≥100MΩ |
| Standard | GB-5792 |
| Item Perbandingan | Perintang Bersalut Aluminium Bukan Induktif DUFEW | Perintang Wirewound Konvensional |
|---|---|---|
| Respons Semasa | Direka untuk perubahan semasa yang pantas | Terhad oleh kearuhan parasit |
| Kesan Magnet | Medan magnet yang bertentangan membatalkan satu sama lain | Medan magnet terkumpul |
| Prestasi Penukaran | Sesuai untuk litar frekuensi tinggi | Sesuai terutamanya untuk aplikasi frekuensi rendah |
| Kawalan EMI | Mengurangkan risiko gangguan elektromagnet | Penjanaan bunyi yang lebih tinggi |
| Perlindungan Semikonduktor | Membantu mengurangkan lonjakan voltan | Boleh meningkatkan tekanan sementara |
| industri | Penggunaan Biasa |
|---|---|
| Elektronik Kuasa | Penyerapan tenaga frekuensi tinggi |
| Sistem Pengecasan EV | Menukar litar perlindungan |
| Penyongsang Suria | Pelepasan tenaga DC |
| Sistem Kuasa Angin | Perlindungan penukar |
| Pemacu Servo | Brek dinamik |
| Automasi Perindustrian | Sistem kawalan berkelajuan tinggi |
| Peralatan Makmal | Ujian nadi ketepatan |
DUFEW menyokong pembangunan perintang bukan induktif tersuai mengikut keperluan aplikasi.
Penyesuaian yang tersedia:
| Item Tersuai | Pilihan |
|---|---|
| Nilai Rintangan | 0.01Ω-120kΩ |
| Penarafan Kuasa | 50W-6KW |
| Keperluan Kearuhan | Reka bentuk tersuai kearuhan rendah |
| Dimensi | Perumahan standard atau khas |
| Terminal | Terminal tahan karat atau wayar suhu tinggi |
| Parameter Elektrik | Disesuaikan mengikut keperluan litar |
Kerana perubahan arus yang pantas boleh menjana kearuhan parasit dalam perintang konvensional, menyebabkan pancang voltan dan bunyi elektrik. Perintang bukan induktif meminimumkan kesan ini dan meningkatkan kestabilan litar.
Perbezaan utama ialah teknologi penggulungan dalaman. DUFEW menggunakan belitan bifilar Ayrton-Perry untuk mengurangkan interaksi medan magnet, manakala perintang standard biasanya menggunakan belitan satu arah konvensional.
ya. Ia biasanya digunakan dalam litar brek penyongsang, litar penyerapan nadi, dan sistem elektronik kuasa yang memerlukan tindak balas pantas.
ya. DUFEW menyediakan penyesuaian OEM untuk nilai rintangan, penarafan kuasa, dimensi mekanikal, terminal dan keperluan kearuhan rendah.
