Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

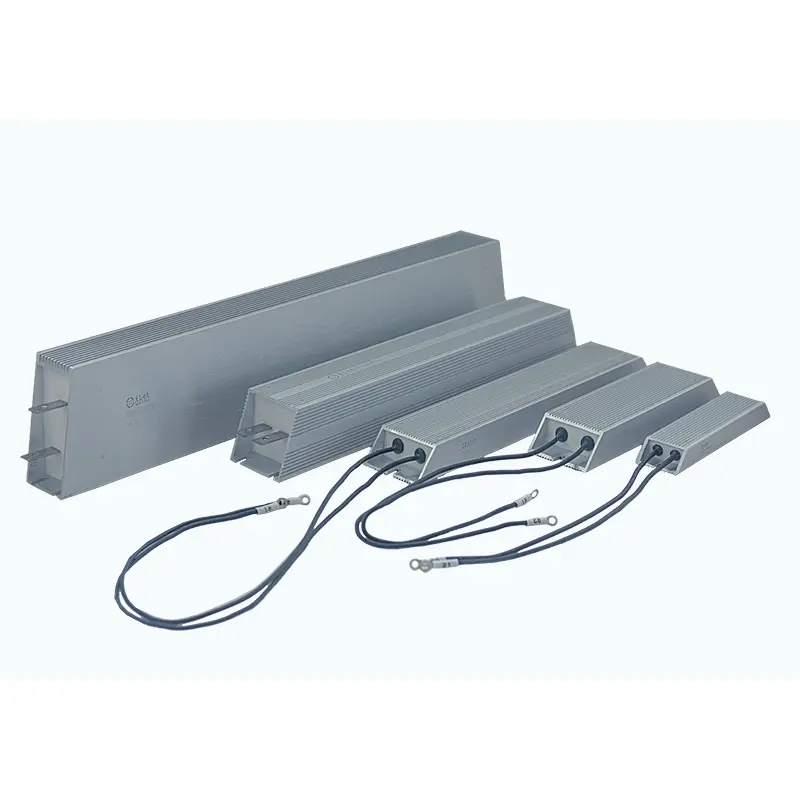

DUFEW Inverter Aluminium Clad Resistor direka khas untuk sistem brek pemacu frekuensi berubah (VFD), pemacu servo dan aplikasi kawalan motor industri yang memerlukan penyerapan tenaga penjanaan semula yang boleh dipercayai.
Semasa nyahpecutan motor, mengangkat atau operasi berhenti pantas, motor menjana tenaga penjanaan semula yang mengalir kembali ke bas DC penyongsang. Jika tenaga ini tidak dapat digunakan dengan berkesan, pembentukan voltan yang berlebihan boleh mencetuskan kerosakan voltan lampau penyongsang atau merosakkan komponen kuasa.
Perintang brek penyongsang DUFEW menukar tenaga elektrik yang dijana semula kepada tenaga haba melalui struktur perintang bersalut aluminium berprestasi tinggi, membantu mengekalkan operasi penyongsang yang stabil dan meningkatkan keselamatan sistem.
Menampilkan perumahan aloi aluminium yang tahan lama, teknologi enkapsulasi penebat tinggi dan reka bentuk pengurusan haba yang dioptimumkan, DUFEW menyediakan penyelesaian perintang brek yang boleh dipercayai untuk pengilang automasi industri, pembekal penyongsang dan pembina peralatan di seluruh dunia.
Tersedia dalam penarafan kuasa 50W-6KW, nilai rintangan 0.01Ω-120kΩ dan spesifikasi yang boleh disesuaikan untuk memadankan keperluan brek penyongsang yang berbeza.
Tidak seperti perintang tujuan umum, perintang brek penyongsang diperlukan untuk menahan denyutan tenaga berkuasa tinggi jangka pendek berulang semasa kitaran brek.
DUFEW Inverter Aluminium Clad Resistor direka bentuk untuk mengendalikan:
- Pembebasan tenaga regeneratif secara tiba-tiba
- Kitaran pecutan dan nyahpecutan yang kerap
- Keadaan beban yang singkat
- Keperluan brek dinamik
Dengan menghilangkan tenaga berlebihan dengan selamat, ia membantu:
- Elakkan lebihan voltan bas DC
- Lindungi modul penyongsang
- Meningkatkan tindak balas brek
- Meningkatkan kebolehpercayaan peralatan
| Ciri | Faedah |
|---|---|
| Direka untuk aplikasi brek VFD | Padan dengan keperluan pelesapan tenaga pemacu frekuensi berubah |
| Keupayaan penyerapan tenaga nadi tinggi | Mengendalikan brek berulang dan kitaran penjanaan semula |
| Perumahan pelesapan haba aloi aluminium | Memindahkan haba dengan cepat semasa operasi |
| Struktur berkapsul yang tertutup sepenuhnya | Melindungi daripada habuk, lembapan dan getaran |
| Reka bentuk lubang pemasangan standard | Pemasangan dan penggantian yang mudah |
| Berbilang pilihan terminal | Menyokong keperluan pendawaian yang berbeza |
| Pilihan rintangan dan kuasa tersuai | Padan dengan spesifikasi penyongsang yang berbeza |
Elemen perintang dibina dengan bahan penebat suhu tinggi dan dililit dengan wayar rintangan aloi Nikel-Kromium (Ni-Cr) atau Kuprum-Nikel (Cu-Ni) premium. Selepas pengasingan penebat mika, pemasangan diisi dengan sebatian terma kalis api dan dimeterai di dalam perumah aloi aluminium.
Struktur bersepadu ini meningkatkan kekuatan mekanikal, rintangan getaran, kecekapan pemindahan haba, dan kebolehpercayaan operasi jangka panjang dalam aplikasi brek industri.
Struktur dalaman menggunakan pengisian kuarza digabungkan dengan sebatian ikatan khas untuk meningkatkan kekonduksian terma. Berbanding dengan penebat udara tradisional, reka bentuk ini memindahkan haba dengan lebih cekap daripada elemen perintang ke perumah aluminium.
Bersama-sama dengan alur pelesapan haba luaran, reka bentuk terma membantu mengekalkan prestasi brek yang stabil, meningkatkan keseimbangan suhu dan memanjangkan hayat perkhidmatan dalam keadaan beban berulang.
DUFEW menyokong pilihan sambungan yang berbeza, termasuk terminal keluli tahan karat dan wayar plumbum suhu tinggi, untuk memenuhi pelbagai keperluan pemasangan. Lubang pelekap bersepadu memudahkan pemasangan di dalam kabinet penyongsang dan sistem kawalan industri.
Memilih perintang yang betul memerlukan pertimbangan parameter penyongsang, keadaan brek dan persekitaran pemasangan.
| Faktor Pemilihan | Pertimbangan |
|---|---|
| Nilai Rintangan | Mesti sepadan dengan julat rintangan brek yang disyorkan pengeluar penyongsang |
| Penarafan Kuasa | Dipilih mengikut kekerapan brek dan kapasiti penyerapan tenaga yang diperlukan |
| Kuasa Motor | Kapasiti motor yang lebih tinggi biasanya memerlukan keupayaan brek yang lebih kuat |
| Kitaran Tugas | Operasi brek yang kerap memerlukan kapasiti haba yang lebih tinggi |
| Persekitaran Pemasangan | Keadaan pengudaraan dan reka bentuk penyejukan kabinet hendaklah dinilai |
Pemilihan perintang yang salah boleh mengakibatkan arus brek yang berlebihan, tork brek tidak mencukupi, terlalu panas atau penggera perlindungan penyongsang. DUFEW mengesyorkan memilih nilai rintangan yang sesuai berdasarkan spesifikasi penyongsang dan keperluan operasi sebenar.
| Permohonan | Fungsi |
|---|---|
| Pemacu Frekuensi Berubah (VFD) | Menyerap tenaga regeneratif semasa brek motor |
| Sistem Pemacu Servo | Mengendalikan tenaga nyahpecutan motor servo |
| Lif | Mengawal tenaga yang dijana semasa menurunkan dan membrek |
| Kren dan Peralatan Angkat | Menyokong operasi mula-henti yang kerap |
| Peralatan Automasi Perindustrian | Menyediakan perlindungan brek dinamik |
| Ujian Beban Elektronik | Bertindak sebagai beban rintangan kuasa tinggi |
| Peralatan Tenaga Boleh Diperbaharui | Litar nyahcas tenaga dan perlindungan |
| Parameter | Spesifikasi |
|---|---|
| Jenis Produk | Perintang Bersalut Aluminium Inverter |
| Permohonan | Brek Dinamik / Pelesapan Tenaga Penjanaan Semula |
| Julat Kuasa | 50W -- 6KW |
| Julat Rintangan | 0.01Ω -- 120kΩ |
| Voltan Kendalian | ≤1200V |
| Toleransi Rintangan | ±3%, ±5%, ±10% |
| Bahan Kawat Rintangan | Aloi Nikel-Kromium / Kuprum-Nikel |
| Bahan Perumahan | Aloi Aluminium |
| Bahan Penebat | Sebatian Kalis Api Suhu Tinggi |
| Pekali Suhu | ≤300 ppm/℃ |
| Gred Perlindungan | IP00 |
| Peringkat Api | UL94V-2 |
| Standard | GB-5792 |
| Item Ujian | Keadaan Ujian | Prestasi |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC / 50Hz / 60s | Arus bocor ≤10mA |
| Rintangan Penebat | 1000VDC | ≥100MΩ |
| Lebihan Pendek | 10 kali nilai kuasa /5s | Tiada kerosakan yang kelihatan |
| Hayat Beban Jangka Panjang | Operasi pelepasan kitaran | >9000j |
| Rintangan Kelembapan | 40℃±2℃ /90%-95%RH /100j | ΔR≤±(1%R+0.05Ω) |
| Berbasikal Suhu | -55 ℃ hingga 155 ℃ kitaran | Prestasi yang stabil |
| Rintangan Haba | 350℃ /2j | Tiada kerosakan yang jelas |
| Ujian Api | 10 kali nilai kuasa | Tiada pembakaran |
| Perbandingan | DUFEW Inverter Aluminium Clad Resistor | Perintang Kuasa Am |
|---|---|---|
| Tujuan Permohonan | Direka untuk penyerapan tenaga brek regeneratif | Direka untuk aplikasi beban biasa |
| Pengendalian Tenaga | Menyokong denyutan tenaga tinggi jangka pendek | Terutamanya sesuai untuk beban yang stabil |
| Keserasian Kawalan Motor | Memadankan VFD dan sistem brek servo | Tiada reka bentuk khusus penyongsang |
| Perlindungan voltan lampau | Membantu mengelakkan kerosakan voltan lampau bas DC | Keupayaan perlindungan terhad |
| Reka Bentuk Terma | Dioptimumkan untuk kitaran brek berulang | Boleh menjadi terlalu panas di bawah denyutan yang kerap |
| Pemasangan | Direka untuk penyepaduan kabinet kawalan | Pemasangan tujuan am |
Sebelum pemasangan, sahkan model penyongsang, julat rintangan yang disyorkan, kuasa brek yang diperlukan, dan kitaran tugas untuk memastikan perintang sepadan dengan keperluan sistem.
Periksa perumahan aluminium, terminal, keadaan enkapsulasi, dan struktur pelekap sebelum pemasangan untuk mengesahkan perintang bebas daripada kerosakan dan sedia untuk beroperasi.
Pelesapan haba yang betul adalah penting untuk operasi brek yang boleh dipercayai. Pemasangan menegak disyorkan untuk meningkatkan aliran udara, manakala jarak yang mencukupi harus dikekalkan antara perintang. Untuk kabinet tertutup, pengudaraan paksa tambahan mungkin diperlukan mengikut keadaan operasi.
Gunakan kabel tahan haba, pastikan sambungan terminal selamat, dan pastikan jarak pendawaian antara penyongsang dan perintang sesingkat praktikal untuk meningkatkan kebolehpercayaan sambungan.
Selepas pemasangan, semak nilai rintangan, pantau suhu permukaan semasa operasi, dan sahkan prestasi brek untuk memastikan sistem berfungsi dengan betul.
DUFEW menyokong penyelesaian perintang brek penyongsang tersuai termasuk:
| Item Tersuai | Pilihan yang Tersedia |
|---|---|
| Nilai Rintangan | Keperluan penyongsang sepadan rintangan tersuai |
| Penarafan Kuasa | 50W-6KW |
| Saiz Perumahan | Dimensi tersuai |
| Jenis Terminal | Terminal tahan karat / wayar plumbum |
| Komponen Perlindungan | Perlindungan haba pilihan |
| Reka Bentuk Aplikasi | Disesuaikan mengikut keadaan brek |
Perintang bersalut aluminium penyongsang menyerap tenaga penjanaan semula yang dijana semasa brek motor dan menukarkannya kepada tenaga haba, menghalang voltan lebihan bas DC dan melindungi sistem penyongsang.
Nilai rintangan hendaklah mengikut julat disyorkan pengeluar penyongsang. Nilai yang terlalu rendah boleh menyebabkan arus berlebihan, manakala nilai yang terlalu tinggi boleh mengurangkan prestasi brek.
ya. Perintang brek penyongsang DUFEW sesuai untuk sistem servo, terutamanya aplikasi yang memerlukan nyahpecutan pantas dan kitaran brek berulang.
ya. DUFEW menyokong penambahan suis terma atau komponen perlindungan suhu untuk aplikasi yang memerlukan pemantauan keselamatan tambahan.
