Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

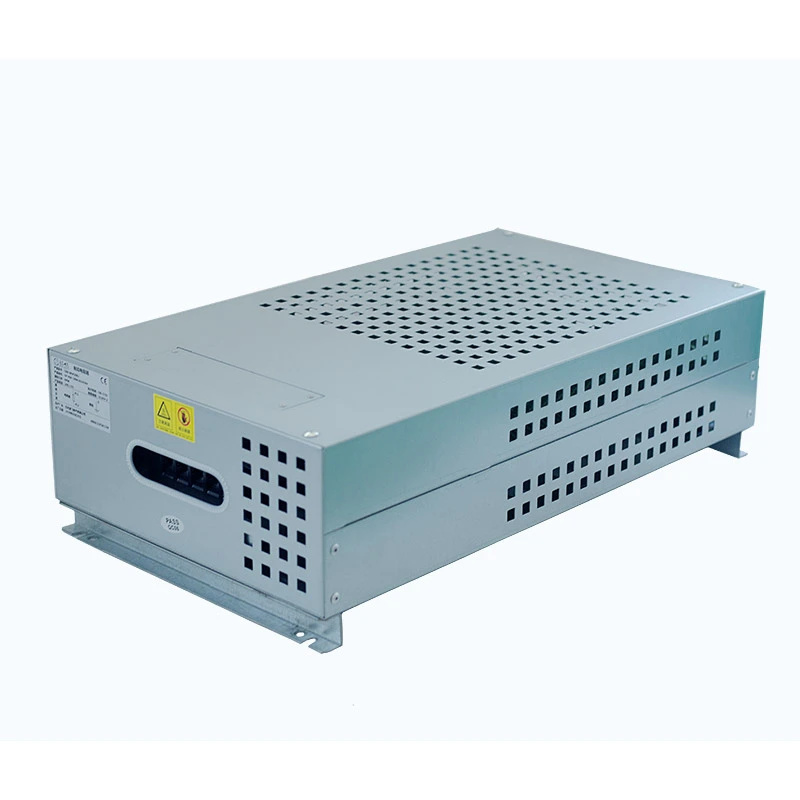

Kotak Perintang Brek Penyongsang ialah komponen brek khusus yang digunakan dalam sistem motor pacuan penyongsang. Apabila motor berkurangan dengan beban inersia yang besar, tenaga penjanaan semula disalurkan semula ke pautan DC penyongsang, menyebabkan voltan bas meningkat. Produk ini menghilangkan tenaga yang berlebihan melalui elemen perintang untuk mengekalkan operasi penyongsang yang stabil.
Struktur dalaman terdiri daripada berbilang elemen perintang beralun yang disusun mengikut penilaian rintangan dan kuasa yang diperlukan. Pemasangan perintang dipasang di dalam kepungan keluli bersalut aluminium-zink pelindung dengan blok terminal bersepadu dan suis perlindungan suhu.
Reka bentuk kepungan menyokong pemasangan luaran di sebelah kabinet penyongsang, membantu menjimatkan ruang kabinet dalaman sambil mengekalkan pelesapan haba yang berkesan dan keselamatan elektrik.
Konfigurasi rintangan dan kuasa direka mengikut keperluan brek penyongsang biasa. Ini memudahkan pemilihan dan membantu mengurangkan pengiraan manual semasa penyepaduan sistem.
Penutup menggunakan reka bentuk pengudaraan sisi yang menghalakan udara panas dari kabinet penyongsang, mengurangkan pengumpulan haba sekunder di sekitar komponen pemacu.
Susun atur dalaman menyediakan jarak penebat yang mencukupi antara elemen perintang dan kepungan, menyokong operasi yang stabil di bawah voltan bas DC sehingga 1200V.
Pangkalan pelekap khusus membolehkan pemasangan pada sisi atau bawah kabinet penyongsang tanpa menduduki ruang kabinet elektrik dalaman yang berharga.
- Direka khusus untuk sistem brek regeneratif VFD
- Menukar lebihan tenaga brek kepada haba untuk mengelakkan penggera voltan lampau bas DC
- Kombinasi perintang beralun menyokong penarafan kuasa sehingga 30kW
- Suis suhu terbina dalam meningkatkan keselamatan operasi
- Penutup bersalut aluminium-zink memberikan rintangan kakisan dan perlindungan mekanikal
- Sesuai untuk pecutan yang kerap, nyahpecutan, dan keadaan berhenti kecemasan
Kabinet Perintang Beralun Elektrik Dufew direka untuk sistem pemacu industri yang memerlukan pelesapan tenaga yang boleh dipercayai semasa brek, nyahpecutan dan kawalan beban dinamik. Konfigurasinya yang fleksibel menjadikannya sesuai untuk pelbagai aplikasi tugas berat, termasuk:
Kabinet perintang membantu menguruskan tenaga penjanaan semula yang dijana semasa operasi mengangkat dan menurunkan yang kerap, meningkatkan kestabilan sistem dalam lif, kren menara, angkat, win dan platform mengangkat.
Untuk peralatan dengan kitaran pecutan dan nyahpecutan yang kerap, seperti penghantar tali pinggang, penuntut semula penumpuk dan sistem pengangkutan berat, penyelesaiannya menyediakan prestasi brek yang stabil dan menyokong operasi industri yang berterusan.
Kabinet ini sesuai untuk jentera perindustrian yang memerlukan kawalan motor dan penyerapan tenaga yang tepat, termasuk kilang penggelek, emparan, mesin pengacuan suntikan, mesin lukisan wayar dan mesin tekstil.
Ia juga boleh disepadukan ke dalam peralatan ujian prestasi penyongsang dan sistem ujian pemacu servo untuk menyediakan beban rintangan terkawal untuk menilai prestasi elektrik dan kebolehpercayaan sistem.
| Parameter | Spesifikasi |
|---|---|
| Julat Kuasa | 1kW-30kW |
| Voltan Kerja | ≤1200V |
| Julat Rintangan | 0.01Ω-1kΩ |
| Toleransi Rintangan | ±3% / ±5% / ±10% |
| Gred Perlindungan | IP20 / IP23 |
| Pekali Suhu | ≤300 ppm/℃ |
| Gred Kalis Api | UL94V-2 |
| Standard | GB-5792 |
Contoh: CRB 10KW 13.6R J
| Kod | Penerangan |
|---|---|
| CRB | Kotak Perintang Brek |
| 10KW | Kuasa Dinilai |
| 13.6R | Rintangan Dinilai |
| J | Toleransi Rintangan (K=10%, J=5%, H=3%) |
| Item Prestasi | Keadaan Ujian | Prestasi |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Arus bocor ≤10mA |
| Rintangan Penebat | 1000VDC | ≥100MΩ |
| Lebihan Masa Pendek | 10 kali nilai kuasa 5S | Tiada kerosakan yang kelihatan |
| Hayat Beban Jangka Panjang | Nyahcas 10S / berbasikal selang 90S | >9000j |
| Ujian Haba Lembap | 40℃±2℃ / 90%-95%RH / 100j | △R≤±(1%R+0.05Ω) |
| Berbasikal Suhu | -55℃, 55℃, 155℃ berbasikal | △R≤±(2%R+0.05Ω) |
| Rintangan Haba | 350℃/2j | Tiada perubahan warna atau kerosakan |
| Pekali Suhu | Keadaan beban yang dinilai | <300 ppm/℃ |
| Ujian Api | 10 kali nilai kuasa 5min | Pemanasan merah tanpa nyalaan |
| Item Prestasi | Keadaan Ujian | Prestasi |
|---|---|---|
| Kekuatan Terminal | 45N/30S | Tiada kelonggaran atau kerosakan |
| Rintangan Getaran | 5-200Hz, 1g, 98m/S² | Tiada kerosakan struktur |
| Rintangan Haba pematerian | 350±5℃ / 3S | △R≤±(1%R+0.05Ω) |
| Kebolehpaterian | 235±5℃ / 5S | Liputan pateri >95% |
Semasa nyahpecutan pantas atau brek kecemasan, produk ini menyediakan laluan pelesapan tenaga yang berkesan untuk membantu mengekalkan kestabilan bas DC penyongsang.
Struktur perintang direka bentuk untuk keadaan penyerapan tenaga berulang yang biasa ditemui dalam peralatan mengangkat, penghantar dan sistem automasi industri.
Struktur pelekap luaran mengurangkan keperluan ruang kabinet dan memudahkan pemasangan sistem.
| Item Perbandingan | Kotak Perintang Brek Inverter | Kotak Perintang Beban Am |
|---|---|---|
| Tujuan Utama | Direka untuk brek penyongsang dan kawalan voltan bas DC | Aplikasi beban rintangan am |
| Pemilihan Parameter | Dipadankan dengan keperluan unit brek penyongsang | Memerlukan pengiraan rintangan tambahan |
| Reka Bentuk Penyejukan | Ekzos sisi menghalang udara panas memasuki kabinet penyongsang | Aliran udara standard mungkin menjejaskan peralatan sekeliling |
| Pemasangan | Menyokong pemasangan luaran kabinet penyongsang | Biasanya memerlukan ruang pemasangan yang berasingan |
| Keadaan Bekerja | Dioptimumkan untuk brek regeneratif sekejap-sekejap | Terutamanya digunakan untuk beban umum atau ujian |
Dufew Electric menggunakan prosedur pengeluaran piawai daripada pemasangan perintang dan fabrikasi kepungan kepada ujian prestasi elektrik.
Kawalan kualiti termasuk:
- Pemeriksaan bahan masuk
- Pengesahan nilai rintangan
- Ujian penebat
- Ujian perlindungan haba
- Pemeriksaan produk akhir
Setiap kotak perintang dibungkus secara profesional mengikut saiz produk dan keperluan pengangkutan.
Proses pembungkusan termasuk:
- Penetapan perlindungan produk
- Pembungkusan tahan lembapan
- Penyediaan penghantaran eksport
- Pengurusan pesanan kelompok
Memilih Kotak Perintang Brek Penyongsang yang sesuai memerlukan penilaian menyeluruh terhadap parameter penyongsang, ciri motor, keadaan brek dan persekitaran pemasangan. Konfigurasi yang betul membantu menghilangkan tenaga penjanaan semula dengan berkesan, mencegah lebihan voltan bas DC dan meningkatkan kebolehpercayaan jangka panjang sistem VFD.
Penarafan kuasa kotak perintang hendaklah dipilih mengikut kapasiti penyongsang dan keadaan operasi motor. Aplikasi dengan kuasa motor yang lebih tinggi, inersia beban yang lebih besar, atau kitaran brek yang kerap biasanya memerlukan keupayaan penyerapan tenaga yang lebih kuat.
Faktor pemilihan utama termasuk kuasa undian penyongsang, kuasa motor, inersia beban, tork brek yang diperlukan dan kekerapan brek.
Voltan kerja perintang mesti sepadan dengan voltan bas DC penyongsang untuk memastikan operasi yang selamat dan stabil. Sistem pemacu yang berbeza mungkin memerlukan konfigurasi voltan yang berbeza, seperti sistem penyongsang kelas 400V, pemacu industri 690V atau aplikasi DC voltan tinggi sehingga 1200V.
Penyelesaian perintang brek Dufew direka untuk menyokong operasi yang stabil di bawah keadaan voltan bas DC yang berbeza mengikut keperluan aplikasi.
Nilai rintangan secara langsung mempengaruhi prestasi brek. Nilai rintangan yang lebih rendah boleh memberikan daya brek yang lebih kuat tetapi menghasilkan aliran arus yang lebih tinggi, manakala nilai rintangan yang lebih tinggi mengurangkan tekanan semasa tetapi boleh meningkatkan masa brek.
Konfigurasi rintangan yang sesuai hendaklah ditentukan mengikut spesifikasi unit brek penyongsang, arus brek yang dibenarkan, masa berhenti yang diperlukan, dan ciri inersia beban.
Aplikasi industri yang berbeza menjana tahap tenaga regeneratif yang berbeza, jadi kotak perintang mesti dipilih mengikut kitaran brek sebenar dan keadaan operasi.
| Permohonan | Keadaan Operasi | Fokus Pemilihan |
|---|---|---|
| Lif | Kitaran pecutan dan berhenti yang kerap | Kebolehpercayaan yang tinggi dan keupayaan brek berulang |
| Kren & Angkat | Operasi mengangkat dan menurunkan berat | Kapasiti beban lampau yang tinggi dan prestasi yang stabil |
| Sistem Penghantar | Operasi berterusan yang lama | Pengurusan haba yang stabil |
| Empar | Keperluan nyahpecutan pantas | Keupayaan penyerapan tenaga yang pantas |
| Jentera Perindustrian | Keadaan brek sekejap-sekejap | Pemilihan kuasa dan rintangan yang betul |
Persekitaran pemasangan mempengaruhi struktur kabinet, reka bentuk pengudaraan, dan prestasi terma. Sebelum pemilihan, pelanggan harus mempertimbangkan ruang pelekap yang tersedia, kaedah pemasangan, suhu ambien dan keadaan aliran udara.
Kotak perintang brek Dufew menggunakan struktur pemasangan praktikal dan reka bentuk pengudaraan yang dioptimumkan, membolehkan penyepaduan dengan kabinet penyongsang sambil mengekalkan pelesapan haba yang berkesan.
Kotak perintang standard mungkin tidak selalu memenuhi keperluan industri tertentu. Dufew menyediakan konfigurasi tersuai berdasarkan nilai rintangan, kuasa undian, voltan kerja, dimensi kepungan, susunan terminal dan keperluan perlindungan.
Dengan keupayaan pembuatan profesional, Dufew Electric menyokong OEM dan penyelesaian perintang brek tersuai untuk sistem penyongsang dan aplikasi industri yang berbeza.
Kotak perintang brek Dufew boleh dipadankan dengan pelbagai sistem penyongsang daripada pengeluar yang berbeza. Pelanggan boleh memberikan maklumat model penyongsang, dan Dufew akan mengesyorkan konfigurasi rintangan dan kuasa yang sesuai.
Untuk penyesuaian, pelanggan harus menyediakan model penyongsang, kuasa motor, voltan kerja, nilai rintangan, kitaran tugas brek dan keperluan pemasangan. Dufew boleh mereka bentuk penyelesaian kotak perintang yang sesuai mengikut parameter ini.
ya. Dufew menyediakan kotak perintang brek tersuai dengan nilai rintangan boleh laras, penilaian kuasa, reka bentuk kepungan, konfigurasi terminal dan pilihan perlindungan untuk memenuhi aplikasi industri yang berbeza.
Hayat perkhidmatan dipengaruhi terutamanya oleh kekerapan brek, keadaan beban lampau, suhu operasi, prestasi penyejukan dan persekitaran pemasangan. Pemilihan dan pengurusan haba yang betul boleh meningkatkan kebolehpercayaan jangka panjang.
ya. Kotak perintang brek Dufew direka untuk aplikasi yang memerlukan pecutan dan nyahpecutan berulang, seperti lif, kren, penghantar dan peralatan automasi industri. Penarafan kuasa hendaklah dipilih mengikut kitaran brek.
Pemeriksaan tetap disyorkan untuk memeriksa keadaan pengudaraan, sambungan terminal, pengumpulan habuk, dan tanda-tanda terlalu panas. Penyelenggaraan yang betul membantu memastikan prestasi yang stabil dan hayat perkhidmatan yang lebih lama.
Kotak perintang brek Dufew mempunyai penutup pelindung dan struktur yang boleh dipercayai untuk aplikasi industri. Penyelesaian perlindungan tersuai tersedia untuk persekitaran yang mempunyai kelembapan tinggi, habuk atau keadaan operasi khas.
Dufew pakar dalam reka bentuk dan pembuatan perintang industri, menyediakan penyelesaian perintang brek tersuai, pemeriksaan kualiti yang ketat, dan sokongan yang boleh dipercayai untuk pengeluar penyongsang, pembina peralatan dan syarikat automasi.
Perlukan penyelesaian perintang brek untuk lif, kren, pemacu industri atau peralatan automasi?
Sediakan model penyongsang anda, kuasa motor, voltan bas DC dan keperluan brek. Dufew akan mengesyorkan kotak perintang brek VFD yang sesuai dan menyediakan sokongan teknikal untuk projek anda.
Minta sebut harga hari ini untuk nilai rintangan tersuai, penilaian kuasa dan reka bentuk kepungan.
