Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

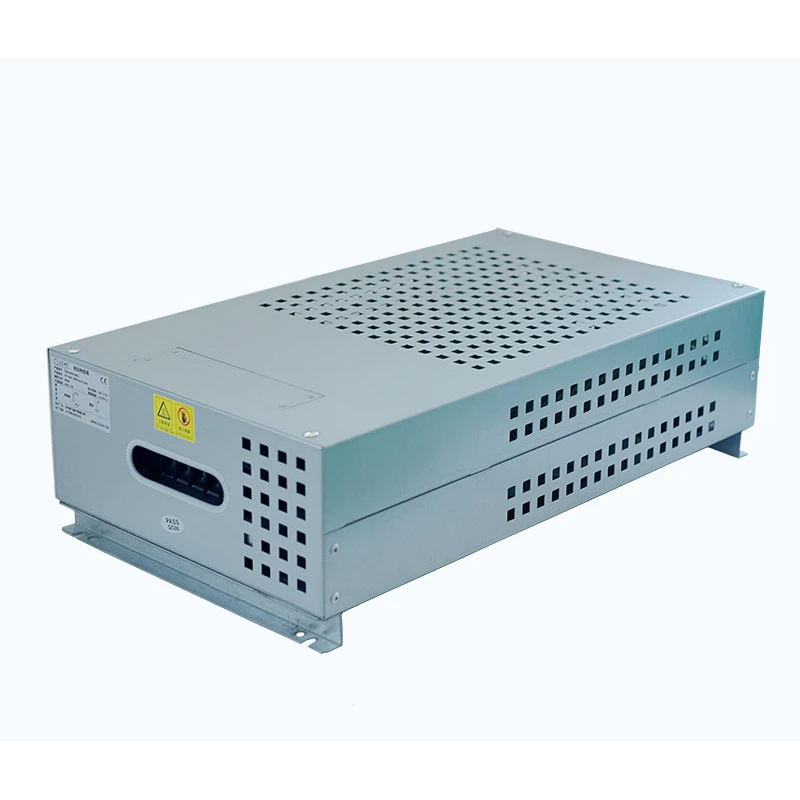

Kotak Perintang Beban ialah peranti ujian elektrik yang menggunakan elemen perintang untuk mensimulasikan keadaan penggunaan kuasa sebenar peralatan elektrik. Dengan menukar tenaga elektrik kepada haba terkawal semasa operasi, ia membolehkan jurutera menilai kestabilan output, kapasiti beban, tindak balas beban lampau, fungsi perlindungan dan kebolehpercayaan operasi jangka panjang.
Tidak seperti penyelesaian perintang brek yang direka terutamanya untuk menyerap tenaga penjanaan semula daripada nyahpecutan motor, kotak perintang beban berfungsi sebagai beban ujian yang boleh dikawal untuk mengesahkan prestasi sumber kuasa dan peralatan penukaran kuasa.
Pemasangan perintang dalaman terdiri daripada berbilang elemen perintang beralun yang disusun melalui sambungan siri dan selari untuk mencapai konfigurasi beban yang berbeza. Bahagian beban bebas membolehkan pengguna melaraskan keadaan ujian dengan menukar kumpulan perintang yang berbeza tanpa mengubah struktur perkakasan keseluruhan.
Proses kerja boleh digambarkan sebagai:
Output Peralatan Kuasa → Input Kotak Perintang Beban → Penggunaan Beban Perintang → Penilaian Data Prestasi
Kepungan ini dihasilkan dengan kepingan keluli bersalut aluminium-zink, memberikan perlindungan mekanikal, pelesapan haba yang cekap, rintangan kakisan, dan pemasangan yang mudah. Blok terminal khusus disepadukan untuk sambungan elektrik luaran, manakala penyejukan udara paksa pilihan tersedia untuk aplikasi yang memerlukan operasi berkuasa tinggi berterusan.
| Parameter | Spesifikasi |
|---|---|
| Julat Kuasa | 1KW-30KW |
| Voltan Kerja | ≤1200V |
| Julat Rintangan | 0.01Ω---1KΩ |
| Toleransi Rintangan | ±3/±5/±10 |
| Gred Perlindungan | IP20/IP23 |
| Pekali Suhu | ≤300 ppm/℃ |
| Gred Kalis Api | UL 94V-2 |
| Pematuhan Standard | GB-5792 |
Peralatan ini menyediakan keadaan beban terkawal untuk mengesahkan keupayaan keluaran undian UPS, tindak balas beban lampau, kestabilan voltan dan prestasi operasi jangka panjang. Dengan menggunakan tahap beban yang berbeza, jurutera boleh menilai tingkah laku UPS di bawah keadaan yang lebih dekat mewakili keperluan operasi sebenar.
Sebagai beban elektrik tiruan, peralatan boleh digunakan untuk mengesahkan kapasiti penjana sebelum pentauliahan atau semasa penyelenggaraan berjadual. Aplikasi biasa termasuk ujian penjana diesel, pemeriksaan sistem kuasa sandaran, dan ujian penerimaan kilang, membantu mengesahkan prestasi output di bawah keadaan beban yang ditetapkan.
Beban rintangan terkawal membolehkan jurutera menilai keupayaan arus keluaran, prestasi terma, fungsi perlindungan, dan kebolehpercayaan operasi jangka panjang penyongsang dan bekalan kuasa. Keadaan beban boleh laras juga menyokong ujian pada peringkat operasi peralatan yang berbeza.
Sistem ini menyediakan beban nyahcas terkawal untuk sistem bateri, peralatan PCS dan sistem pengurusan tenaga, membolehkan jurutera menilai prestasi nyahcas dan kestabilan operasi di bawah keadaan elektrik yang ditetapkan.
Litar dalaman dibahagikan kepada beberapa kumpulan beban bebas, membolehkan kuasa dilaraskan secara progresif mengikut profil ujian yang diperlukan. Konfigurasi ini menyokong kombinasi beban yang fleksibel, keadaan ujian yang boleh berulang dan pengasingan kerosakan yang lebih mudah apabila bahagian individu memerlukan pemeriksaan.
Sistem ini boleh menghasilkan semula keadaan beban yang berbeza, daripada operasi beban ringan melalui ujian beban penuh dan beban jangka pendek, membolehkan jurutera menilai prestasi peralatan merentas julat operasi yang lebih luas.
| Keadaan Ujian | Tujuan |
|---|---|
| Beban Ringan | Sahkan operasi kuasa rendah |
| Separuh Beban | Semak prestasi beban sederhana |
| Muatan Penuh | Sahkan kapasiti undian |
| Lebihan beban | Menilai keupayaan perlindungan |
Struktur terminal bersepadu boleh dikonfigurasikan untuk kedua-dua aplikasi ujian AC dan DC, memberikan fleksibiliti yang lebih besar apabila menguji pelbagai jenis peralatan kuasa. Dengan voltan kerja maksimum 1200V, sistem ini boleh menampung pelbagai keperluan ujian kuasa industri tanpa memerlukan perubahan pada struktur perintang asas.
Sebelum pemasangan, pilih penarafan kuasa, nilai rintangan dan gred perlindungan yang sesuai mengikut kuasa keluaran peralatan yang diuji, keadaan ujian yang diperlukan dan persekitaran pemasangan. Padanan spesifikasi yang betul adalah penting untuk pelesapan tenaga yang selamat semasa ujian.
Periksa kepungan, blok terminal, dan sistem penyejukan sebelum pemasangan untuk mengesahkan bahawa peralatan itu utuh dan sedia untuk beroperasi. Sebarang kerosakan atau keabnormalan yang kelihatan harus ditangani sebelum sambungan elektrik.
Pasang peralatan di lokasi yang mempunyai pengudaraan yang baik dengan kelegaan yang mencukupi untuk pelesapan haba. Kawasan pemasangan hendaklah dijauhkan daripada bahan mudah terbakar, keadaan aliran udara yang terhad, dan kelembapan berlebihan yang boleh menjejaskan operasi yang selamat.
Gunakan lubang pelekap yang disediakan pada kepungan untuk memasang unit dengan selamat di atas lantai atau platform ujian yang ditetapkan. Struktur pelekap hendaklah sesuai dengan berat peralatan dan keadaan operasi.
Sambungkan terminal output peralatan yang diuji ke terminal input beban mengikut rajah pendawaian yang dibekalkan. Untuk aplikasi DC, polariti mesti disahkan, manakala semua sambungan terminal hendaklah diketatkan dengan betul dan disambungkan dengan kabel yang sesuai untuk arus yang dijangkakan.
Selepas mengesahkan sambungan elektrik yang lengkap, mulakan ujian pada tahap beban rendah dan tingkatkan bahagian beban aktif secara beransur-ansur mengikut prosedur ujian. Semasa operasi, pantau suhu perintang dan keadaan operasi lain yang berkaitan untuk memastikan peralatan kekal dalam julat yang ditetapkan.
Kotak Perintang Beban Dufew direka untuk ujian elektrik jangka panjang dan menjalani pengesahan prestasi elektrik dan mekanikal sebelum penghantaran. Ujian memfokuskan pada ciri rintangan, keselamatan elektrik, integriti mekanikal dan operasi yang stabil di bawah keadaan beban yang berbeza, membantu memastikan prestasi yang boleh dipercayai dalam persekitaran ujian industri.
| Ciri-ciri Elektrik | Syarat Ujian | Prestasi |
|---|---|---|
| Kekuatan Dielektrik | 2500VAC/50Hz/60S | Arus bocor ≤10mA |
| Rintangan Penebat | 1000VDC | Rintangan penebat ≥100MΩ |
| Lebihan Masa Pendek | 10 kali nilai kuasa 5S | Tiada kerosakan yang kelihatan |
| Hayat Beban Jangka Panjang | Operasi kitaran (Discaj 10S, Selang 90S) | Lebih daripada 9000j |
| Haba Lembap Keadaan Mantap | 40℃±2/90%-95%RH/100j | △R≤±（1%R+0.05Ω） |
| Perubahan Suhu yang Pantas | -55℃, 55℃, 155℃ setiap satu selama 15 minit, 5 kitaran | △R≤±（2%R+0.05Ω） |
| Rintangan Haba | 350℃/2j | Tiada perubahan warna atau kerosakan yang jelas |
| Pekali Suhu | Perbandingan antara rintangan di bawah beban undian dan rintangan statik | Kurang daripada 300 ppm/℃ |
| Ketahanan Api | 10 kali nilai kuasa selama 5 minit | Cahaya merah tetapi tiada api |
Struktur kepungan direka bentuk untuk menahan pengangkutan, pemasangan dan persekitaran operasi industri. Ujian mekanikal memastikan sistem terminal dan struktur perumahan mengekalkan kebolehpercayaan semasa penggunaan jangka panjang.
| Ciri-ciri Mekanikal | Syarat Ujian | Prestasi |
|---|---|---|
| Kekuatan Terminal | 45N/30S | Tiada kerosakan yang longgar atau kelihatan |
| Rintangan Getaran | 5-200Hz, 1g, 98m/S² | Tiada kerosakan struktur yang kelihatan |
| Rintangan Haba pematerian | Terminal plumbum direndam dalam pateri 350±5℃ untuk 3S | △R≤±（1%R+0.05Ω） Tiada kerosakan luaran yang kelihatan, tanda yang jelas |
| Kebolehpaterian | Terminal direndam dalam pateri 235±5℃ untuk 5S | Liputan pateri permukaan terminal ≥95% |
Keperluan ujian yang berbeza memerlukan keadaan beban yang berbeza. Kumpulan perintang dalaman boleh dikonfigurasikan ke dalam beberapa bahagian bebas, membolehkan pengguna melaraskan beban yang dikenakan mengikut prosedur ujian sebenar.
Konfigurasi biasa termasuk:
| Mod Muatan | Tujuan Pengujian |
|---|---|
| Beban Rendah | Sahkan prestasi permulaan dan operasi kuasa rendah |
| Beban Sederhana | Menilai keupayaan keluaran separa |
| Muatan Penuh | Sahkan prestasi kuasa yang dinilai |
| Beban Lebihan | Periksa tindak balas perlindungan dan kestabilan sistem |
Reka bentuk keratan ini membolehkan jurutera melakukan beberapa ujian dengan satu unit dan bukannya menyediakan beberapa peranti beban nilai tetap.
Untuk ujian pengeluaran, pengesahan makmal, dan penilaian kebolehpercayaan peralatan, peralatan beban selalunya perlu beroperasi dalam keadaan yang berterusan dan menuntut. Kotak Perintang Beban Dufew direka dengan prestasi rintangan yang stabil, struktur pelesapan haba yang dioptimumkan, kumpulan perintang bebas dan penyejukan udara paksa pilihan untuk menyokong ujian kuasa tinggi jangka panjang.
Reka bentuk ini menjadikannya sesuai untuk aplikasi seperti ujian penuaan kilang, pengesahan prestasi penjana, penilaian kebolehpercayaan UPS dan ujian bekalan kuasa, di mana keadaan beban yang konsisten diperlukan.
Suzhou Dufew Electrical Co., Ltd. menggunakan prosedur kawalan kualiti berstruktur sepanjang proses pembuatan, meliputi pemeriksaan bahan, kawalan pemasangan dan pengesahan prestasi akhir. Setiap peringkat diuruskan untuk memastikan kebolehpercayaan elektrik, kestabilan mekanikal dan prestasi produk yang konsisten.
Bahan yang masuk diperiksa untuk mengesahkan kualiti elemen perintang, bahan penutup logam, komponen terminal dan bahan penebat sebelum pengeluaran.
Semasa pemasangan, Dufew mengawal kumpulan perintang, kebolehpercayaan sambungan elektrik, jarak penebat dan penetapan mekanikal untuk memastikan produk siap memenuhi keperluan teknikal.
Sebelum penghantaran, setiap unit menjalani pengesahan menyeluruh, termasuk pengukuran rintangan, ujian penebat, ujian kekuatan dielektrik, pemeriksaan struktur dan semakan prestasi fungsi.
Suzhou Dufew Electrical Co., Ltd. mengkhusus dalam komponen elektronik kuasa, termasuk perintang, sistem brek, reaktor, transformer dan penapis kuasa. Melalui pengalaman dalam automasi industri, sistem tenaga dan aplikasi peralatan elektrik, Dufew memahami keperluan praktikal persekitaran ujian yang boleh dipercayai.
Projek ujian yang berbeza memerlukan konfigurasi elektrik dan mekanikal yang berbeza. Dufew menyediakan penyelesaian tersuai mengikut kuasa undian, nilai rintangan, paras voltan, langkah beban, keperluan penyejukan, struktur kepungan dan keadaan pemasangan, membantu pelanggan mencapai prestasi ujian yang sesuai untuk peralatan tertentu.
Dufew menyokong pengeluar peralatan, penyepadu sistem, pengedar elektrik dan pengguna industri dengan bantuan kejuruteraan, pembuatan tersuai dan proses pengeluaran terstandard. Keupayaan ini membantu memastikan bekalan yang stabil dan penyelesaian elektrik yang boleh dipercayai untuk aplikasi industri global.
Sistem ujian beban memerlukan bukan sahaja kapasiti kuasa yang mencukupi tetapi juga simulasi beban yang tepat, operasi jangka panjang yang stabil dan operasi yang mudah. Berbanding dengan perintang tunggal tetap atau penyelesaian perintang brek konvensional, Dufew Load Resistor Box menyediakan fungsi ujian yang lebih fleksibel untuk pengesahan peralatan kuasa.
| Dimensi Perbandingan | Kotak Perintang Beban | Perintang Tunggal Tradisional / Kotak Perintang Brek |
|---|---|---|
| Tujuan Permohonan Utama | Direka untuk ujian peralatan kuasa, ujian penuaan dan pengesahan prestasi UPS, penjana, penyongsang dan bekalan kuasa. | Terutamanya direka untuk penggunaan tenaga semasa brek motor atau aplikasi rintangan tetap. |
| Keupayaan Pelarasan Beban | Bahagian perintang bebas berbilang membenarkan penukaran beban langkah demi langkah untuk mensimulasikan keadaan operasi yang berbeza. | Biasanya memberikan nilai rintangan tetap dengan keupayaan beban boleh laras terhad atau tiada. |
| Menguji Fleksibiliti | Menyokong beban ringan, separuh beban, beban penuh, dan simulasi beban lampau untuk penilaian peralatan yang komprehensif. | Digunakan terutamanya untuk satu keadaan operasi dan tidak dapat mensimulasikan pelbagai senario ujian dengan berkesan. |
| Keserasian AC/DC | Direka bentuk dengan sambungan terminal bersatu, membenarkan pengujian peralatan kuasa AC dan DC mengikut keperluan konfigurasi. | Banyak penyelesaian direka untuk bas DC tertentu atau aplikasi brek dan mempunyai fleksibiliti terhad. |
| Operasi Beban Berterusan | Struktur kepungan yang dioptimumkan dan reka bentuk terma menyokong ujian beban jangka panjang dan operasi penuaan. | Banyak produk perintang brek menumpukan pada penyerapan tenaga dalam masa yang singkat dan mungkin mengalami kenaikan suhu yang lebih tinggi semasa pemuatan berterusan. |
| Kemudahan Penyelenggaraan | Litar beban bebas memudahkan pemeriksaan dan penyelesaian masalah. Bahagian individu boleh diperiksa secara berasingan semasa penyelenggaraan. | Struktur dalaman tetap menjadikan penyelesaian masalah dan penggantian lebih rumit. |
Peralatan ujian beban digunakan terutamanya untuk mensimulasikan beban elektrik dan mengesahkan prestasi sistem kuasa, termasuk kapasiti output, kestabilan, dan tindak balas beban lampau penjana, sistem UPS, penyongsang dan bekalan kuasa. Penyelesaian perintang brek digunakan terutamanya dalam sistem pemacu motor untuk menyerap tenaga penjanaan semula semasa nyahpecutan dan mengelakkan voltan lebihan bas DC.
Sistem ini menggunakan kawalan beban keratan, di mana kumpulan perintang dalaman dibahagikan kepada litar bebas. Dengan menukar bahagian yang berbeza, pengguna boleh mensimulasikan pelbagai keadaan operasi, termasuk beban ringan, beban separa, beban undian dan keadaan beban lampau. Konfigurasi ini meningkatkan fleksibiliti ujian dan kebolehulangan.
Kaedah penyejukan dipilih mengikut kapasiti kuasa, tempoh operasi, persekitaran pemasangan, dan keperluan pelesapan haba. Konfigurasi standard menggunakan aliran udara semula jadi, manakala penyejukan udara paksa boleh ditambah untuk aplikasi yang memerlukan output kuasa yang lebih tinggi atau operasi berterusan yang dilanjutkan.
ya. Dufew Electric boleh menyesuaikan nilai rintangan, kuasa undian, tahap voltan, langkah beban, kaedah penyejukan, struktur kepungan dan konfigurasi terminal mengikut keperluan ujian khusus.
Ia sesuai untuk pengesahan prestasi, ujian penyelenggaraan, ujian penuaan, dan penilaian makmal penjana, sistem UPS, penyongsang, bekalan kuasa DC, pengecas, peralatan penukaran storan tenaga dan sistem kuasa industri yang lain.
ya. Dufew Electric menyediakan sokongan kejuruteraan berdasarkan spesifikasi peralatan pelanggan dan keperluan ujian, membantu mereka bentuk konfigurasi yang sesuai untuk kapasiti kuasa yang berbeza, keadaan elektrik dan persekitaran pemasangan.
