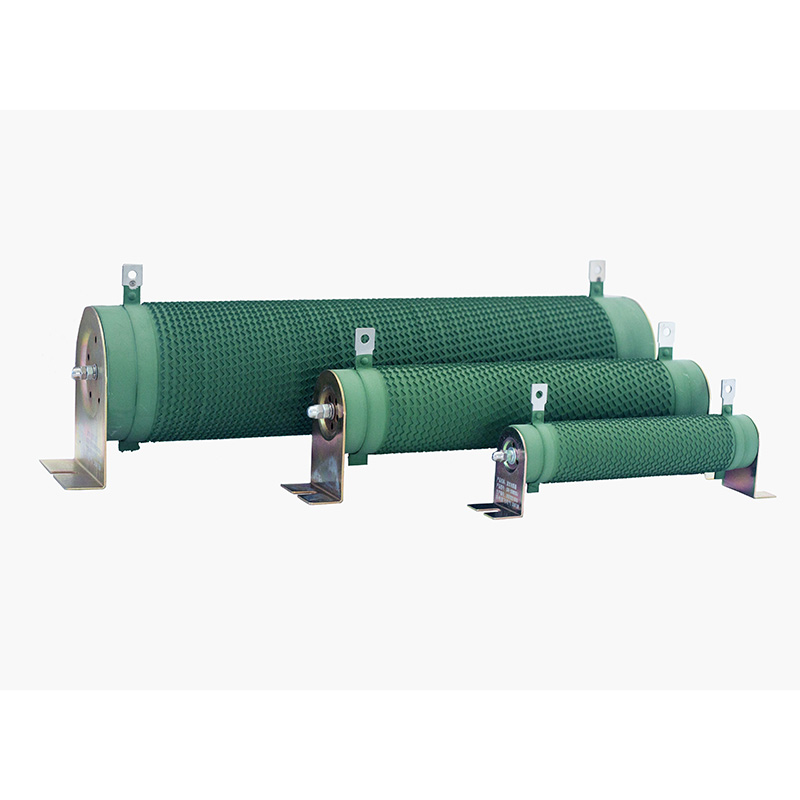

Perintang Beralun

Perintang Beralun Siri DUFEW CRR direka untuk aplikasi industri yang menuntut, termasuk sistem brek VFD, ujian beban elektronik kuasa, brek dinamik dan perlindungan litar. Dengan kapasiti kuasa tinggi, pelesapan haba yang sangat baik, dan hayat perkhidmatan yang panjang, mereka memberikan prestasi yang stabil dan boleh dipercayai dalam persekitaran operasi yang keras.

Elemen perintang dihasilkan daripada reben nikel-kromium (Ni-Cr) atau pemalar aloi berkualiti tinggi, luka ketepatan ke dalam profil beralun oleh peralatan automatik dan dipasang di tepi pada teras seramik berongga frekuensi tinggi. Ia dipasang dengan selamat dengan pengapit keluli tahan karat untuk meningkatkan rintangan getaran dan kestabilan mekanikal, manakala terminal keluli tahan karat tugas berat memberikan rintangan kakisan yang sangat baik dan sambungan elektrik yang boleh dipercayai.

Untuk ketahanan yang dipertingkatkan, permukaan perintang disalut dengan salutan penebat kalis api UL94V-2 mesra alam yang bebas asap, tidak toksik, tahan pengoksidaan dan sangat tahan terhadap kelembapan dan penuaan. Dihasilkan mengikut piawaian GB-5792, produk ini menyokong pemasangan mendatar dan menegak, membolehkan penyepaduan fleksibel ke dalam kabinet kawalan elektrik atau pemasangan perintang kendiri.

Keluk Penurunan Kuasa

Penetapan Model

Contoh Model: CRR 2500W 54.4R J

Parameter Asas

Ciri-ciri Bahan dan Struktur

1: Teras Penebat: Menggunakan tiub seramik berongga frekuensi tinggi yang menawarkan rintangan suhu tinggi, ketegaran struktur dan rintangan hentakan yang sangat baik, memastikan kestabilan elemen perintang di bawah keadaan operasi suhu tinggi.
2: Elemen Rintangan: Menggunakan reben nikel-kromium atau aloi pemalar berkualiti tinggi, dicirikan oleh pekali suhu rendah dan kapasiti beban lampau yang tinggi. Reka bentuk luka tepi beralun memaksimumkan luas permukaan pelesapan haba sambil meminimumkan kearuhan.
3: Pemasangan dan Terminal: Pengapit keluli tahan karat selamatkan reben rintangan untuk mengelakkan anjakan atau longgar; terminal diperbuat daripada keluli tahan karat dengan pembinaan menebal dan rawatan permukaan, memastikan rintangan kakisan, pencegahan karat, dan kemudahan penyambungan.
4: Salutan Permukaan: Mempunyai salutan penebat hijau mesra alam dengan lekatan yang kuat dan penarafan kalis api UL94V-2. Ia tahan kakisan, bebas asap, tidak toksik, dan tidak berbau, dengan berkesan melindungi reben rintangan daripada pengoksidaan dan memanjangkan hayat perkhidmatan.
5: Struktur Keseluruhan: Penarafan kuasa berjulat dari 50W hingga 10KW, dengan nilai rintangan dari 0.01Ω hingga 1KΩ dan voltan operasi sehingga 1200V; struktur reben tepi-luka beralun menggabungkan kearuhan rendah dengan ketepatan tinggi.

Kelebihan Produk

●Struktur luka tepi beralun menawarkan kawasan pelesapan haba yang besar dan kestabilan terma yang sangat baik
●Teras seramik berongga frekuensi tinggi; tahan suhu tinggi, teguh dan tahan kejutan
●Dawai rintangan aloi berkualiti tinggi; pekali suhu rendah (≤300 ppm/°C) dan ketepatan tinggi
●Keupayaan beban lampau jangka pendek yang kuat; menahan kuasa undian 10x selama 5 saat tanpa kerosakan yang boleh dilihat
●Taman keluli tahan karat; sambungan kalis kakisan, kalis karat dan boleh dipercayai
●Salutan mesra alam; kalis api dan tahan kakisan; bebas asap rokok, tidak toksik dan tidak berbau
●Pengesahan prestasi yang ketat; mematuhi sepenuhnya piawaian untuk menahan voltan, haba lembap dan kejutan haba
●Mematuhi piawaian GB-5792; kualiti yang boleh dipercayai

Aplikasi

Perintang brek untuk pemacu frekuensi berubah-ubah (VFD); perintang pelindung untuk pemacu servo; beban rintangan untuk ujian elektronik kuasa; perintang pensampelan untuk litar bekalan kuasa; perintang pengehad arus untuk pemacu motor; perintang permulaan; perintang perlindungan litar. Digunakan secara meluas dalam peralatan merentas industri seperti lif, jentera pelabuhan, kilang gelek, kren, win, mesin pengacuan suntikan, mesin lukis wayar, emparan, mesin tekstil, peralatan percetakan dan pencelupan, penumpuk-penuntut, mesin pembuatan kertas, peralatan pentas dan sistem ujian.

Ciri-ciri Prestasi

Penghantaran

Perintang Beralun lwn Perintang Filem Karbon Konvensional / Filem Logam

Soalan Lazim

S1: Bagaimanakah cara saya memilih perintang dengan penarafan kuasa yang sesuai?
A: Pilih perintang dengan kuasa berkadar 1.5 hingga 2 kali ganda penggunaan kuasa sebenar dalam litar. Juga, pertimbangkan penurunan kuasa disebabkan oleh suhu ambien; penarafan kuasa yang lebih tinggi diperlukan untuk persekitaran suhu tinggi.

S2: Adakah normal suhu permukaan perintang menjadi sangat tinggi?
A: Perintang Beralun DUFEW menukar tenaga elektrik kepada haba semasa operasi, jadi suhu permukaan yang tinggi adalah normal. Pastikan lokasi pemasangan mempunyai pengudaraan yang baik dan bebas daripada bahan mudah terbakar. Jika suhu luar biasa tinggi, semak terlebih beban atau pemilihan penarafan kuasa bersaiz kecil.

S3: Apakah kaedah pemasangan yang disyorkan untuk perintang?
A: Produk menyokong pemasangan mendatar atau menegak; pelekap mendatar lebih disukai untuk memudahkan penyejukan perolakan semula jadi. Pastikan kelegaan yang mencukupi di sekeliling badan perintang (secara amnya sekurang-kurangnya diameter perintang) dan elakkan pemasangannya disiram pada dinding kabinet atau komponen penjana haba yang lain. Jika berbilang perintang dipasang bersebelahan, jarak antaranya hendaklah sekurang-kurangnya 50mm.

S4: Apakah gred toleransi rintangan untuk siri CRR, dan bagaimana saya memilih?
A: Siri DUFEW CRR menawarkan tiga gred toleransi: Kelas K (±10%), Kelas J (±5%) dan Kelas H (±3%). Kelas J (±5%) secara amnya mencukupi untuk brek industri dan aplikasi beban; untuk pengukuran ketepatan atau litar pensampelan, Kelas H (±3%) disyorkan untuk ketepatan yang lebih tinggi.
