Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

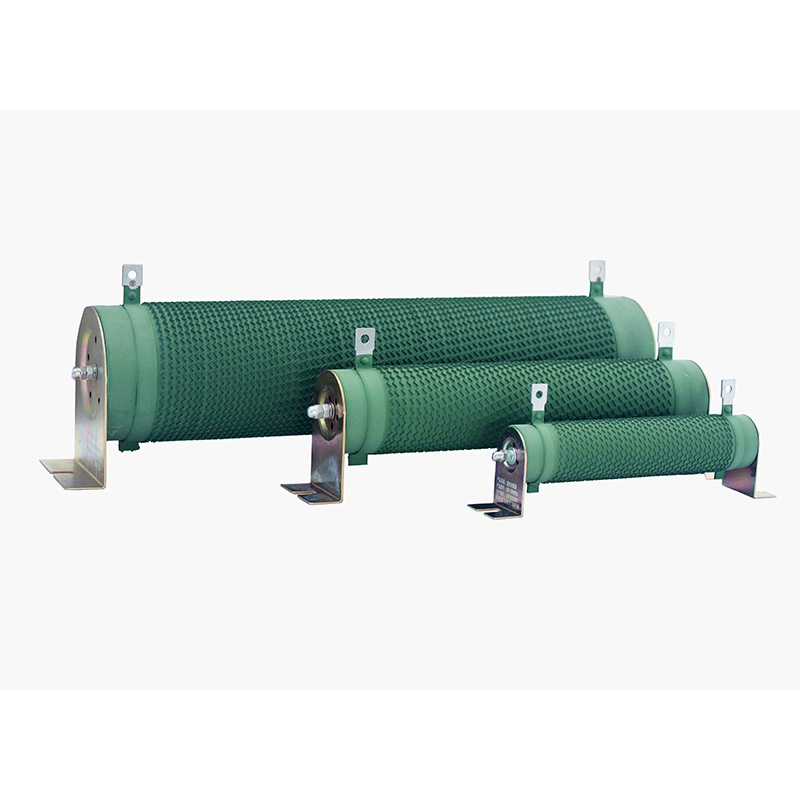

Perintang Beralun Penyongsang Siri DUFEW CRR ialah komponen brek berkuasa tinggi yang direka untuk sistem pelesapan tenaga penyongsang. Semasa nyahpecutan motor pantas, tenaga penjanaan semula dikembalikan kepada bas DC penyongsang, menyebabkan kenaikan voltan. Tanpa pengurusan tenaga yang betul, voltan yang berlebihan boleh mencetuskan perlindungan voltan lampau atau merosakkan komponen semikonduktor kuasa.
Siri CRR menggunakan reben Nikel-Kromium (Ni-Cr) atau Constantan aloi berkualiti tinggi, dibentuk dengan ketepatan menjadi struktur beralun dan dililit secara menegak di sekeliling teras seramik berongga alumina tinggi. Reka bentuk ini meningkatkan kawasan pelesapan haba, meningkatkan kecekapan haba, dan mengurangkan kearuhan parasit untuk meminimumkan pancang voltan semasa pensuisan frekuensi tinggi.
Direka bentuk untuk keadaan brek yang kerap, produk ini menyediakan keupayaan beban lampau jangka pendek yang kuat, prestasi terma yang stabil dan operasi yang boleh dipercayai dalam persekitaran industri. Ia biasanya digunakan dalam lif, kren, kilang gelek, mesin pengacuan suntikan, emparan, penghantar dan sistem pemacu frekuensi berubah-ubah yang lain.
Semasa nyahpecutan motor, tenaga penjanaan semula dipindahkan dari bas DC penyongsang ke unit brek dan ditukar kepada haba melalui elemen rintangan. Proses ini membantu mengelakkan lebihan voltan bas DC, melindungi komponen penyongsang, dan mengekalkan prestasi brek yang stabil di bawah keadaan operasi berulang.
| Kod Model | Maknanya | Penerangan |
|---|---|---|
| CRR | Siri Produk | Perintang Beralun Penyongsang |
| 2500W | Kuasa Dinilai | 2500 Watt |
| 54.4R | Rintangan Dinilai | 54.4 Ω |
| J | Toleransi Rintangan | J = ±5% (Pilihan: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
|---|---|
| Julat Kuasa | 50W--10kW |
| Voltan Kendalian | ≤1200V |
| Julat Rintangan | 0.01Ω--1kΩ |
| Toleransi Rintangan | ±3%, ±5%, ±10% |
| Penilaian Perlindungan | IP00 |
| Pekali Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Kalis Api | UL 94V-2 |
| Standard Pematuhan | GB/T 5792 |
Perintang dibina di atas teras seramik alumina tinggi sekeping dengan saluran udara berongga yang menggalakkan aliran udara berterusan untuk penyejukan yang cekap. Struktur seramik menahan kitaran brek suhu tinggi berulang tanpa retak, mengekalkan prestasi penebat yang sangat baik, dan berkesan menyerap kejutan haba semasa pelesapan tenaga yang cepat.
Elemen pemanasan dihasilkan daripada reben aloi Nikel-Kromium dengan rintangan tinggi, dicap dengan ketepatan ke dalam profil beralun berterusan. Berbanding dengan penggulungan dawai bulat konvensional, reben beralun menyediakan kawasan pelesapan haba yang lebih besar, kapasiti pembawa arus yang lebih tinggi, dan rintangan yang lebih stabil dalam keadaan brek henti permulaan berulang. Pekali suhu kekal di bawah300 ppm/°C.
Terminal, pengapit pengunci, dan kurungan pelekap dihasilkan daripada keluli tahan karat yang menebal dengan rawatan pempasifan anti-karat. Pemasangan mengekalkan pengancing mekanikal yang selamat di bawah getaran berterusan, menahan haba pematerian berulang, dan meminimumkan rintangan sentuhan yang disebabkan oleh pengoksidaan, memastikan operasi yang boleh dipercayai dalam aplikasi penyongsang yang menuntut.
Salutan penebat bukan organik yang mesra alam memberikan ketahanan yang sangat baik terhadap suhu tinggi, kakisan, kelembapan dan habuk. Semasa keadaan beban lampau jangka pendek, perintang mungkin menyala merah tanpa menghasilkan nyalaan terbuka, membantu meningkatkan keselamatan operasi sambil memanjangkan hayat perkhidmatan reben aloi dalam persekitaran perindustrian.
Direka khusus untuk aplikasi brek VFD, perintang dengan cepat menghilangkan tenaga penjanaan semula yang dijana semasa nyahpecutan motor, dengan berkesan menghalang kenaikan voltan bas DC dan menghapuskan penggera voltan lampau penyongsang (OV).
Reben aloi beralun luka menegak memberikan permukaan penyejukan yang jauh lebih besar daripada perintang dawai wayar konvensional. Digabungkan dengan teras seramik berongga, ia memberikan pemindahan haba yang cekap, suhu operasi yang lebih rendah dan prestasi yang stabil semasa kitaran brek mula-henti yang kerap.
Direka untuk menahan10 kali ganda kuasa terkadar sehingga 5 saat, perintang dengan mudah mengendalikan denyutan tenaga tinggi yang dijana semasa berhenti kecemasan, menurunkan beban berat dan nyahpecutan motor yang cepat tanpa kerosakan yang boleh dilihat.
Dibina dengan seramik alumina tinggi, perkakasan keluli tahan karat tugas berat, dan salutan kalis api UL94V-2, perintang menawarkan rintangan yang sangat baik terhadap getaran, kakisan, habuk, lembapan dan kitaran haba berulang, memastikan kebolehpercayaan jangka panjang dalam menuntut aplikasi industri.
Pemasangan pelekap keluli tahan karat bertetulang mengekalkan sambungan elektrik yang selamat walaupun di bawah getaran berterusan, menjadikan perintang sesuai untuk kren, kilang bergolek, lif dan peralatan dipacu penyongsang tugas berat lain.
Tersedia dengan toleransi rintangan daripada±3%, ±5% dan ±10%, Siri CRR meliputi penarafan kuasa daripada50W hingga 10kWdan menyokong nilai rintangan tersuai, dimensi, gaya terminal dan konfigurasi pelekap untuk memenuhi keperluan penyongsang tertentu.
Salutan penebat bukan organik adalah kalis api, bebas asap, dan mematuhiUL94V-2keperluan. Semasa keadaan beban lampau, perintang menyala merah tanpa menghasilkan nyalaan terbuka, membantu meningkatkan keselamatan operasi.
Sesuai untuk kren, lif, angkat, win dan platform angkat yang memerlukan pecutan dan brek yang kerap sambil mengekalkan prestasi penyongsang yang stabil.
Sesuai untuk kilang gelek, mesin pengacuan suntikan, peralatan CNC, mesin lukisan wayar, jentera tekstil dan peralatan pemprosesan lain dengan kitaran brek berulang.
Digunakan secara meluas dalam sistem penghantar, saluran pengeluaran automatik, peralatan logistik dan automasi gudang untuk menyerap tenaga brek regeneratif dan meningkatkan kestabilan sistem.
Disyorkan untuk sistem ujian motor, peralatan simulasi beban, bangku ujian makmal, emparan dan aplikasi industri khusus lain yang memerlukan pelesapan tenaga brek yang boleh dipercayai.
DUFEW mengkhusus dalam pembangunan dan pembuatan komponen elektronik kuasa berkualiti tinggi, menyediakan produk yang boleh dipercayai dan penyelesaian bersepadu untuk pengguna industri, pengedar dan pelanggan OEM.
Kemudahan pengeluaran moden, proses pembuatan piawai dan kawalan kualiti yang ketat memastikan prestasi elektrik yang stabil, kualiti produk yang konsisten dan operasi jangka panjang yang boleh dipercayai.
Selain perintang brek penyongsang, DUFEW menawarkan rangkaian komprehensif produk elektronik kuasa, termasuk reaktor, unit brek, penapis, transformer, bank beban dan pelbagai penyelesaian perintang industri.
Nilai rintangan tersuai, penilaian kuasa, dimensi, konfigurasi terminal dan pilihan pelekap tersedia berdasarkan lukisan pelanggan atau spesifikasi teknikal.
Dengan pengurusan pengeluaran yang cekap dan sokongan kejuruteraan yang berpengalaman, DUFEW menyediakan masa pendahuluan yang stabil, bantuan teknikal yang pantas dan perkhidmatan pemilihan produk profesional untuk pelanggan global.
| Ciri | Syarat Ujian | Prestasi |
|---|---|---|
| Dielektrik Menahan Voltan | 2500VAC / 50Hz / 60s | Arus Kebocoran ≤10mA |
| Rintangan Penebat | 1000VDC | ≥100MΩ |
| Lebihan Masa Pendek | 10× Kuasa Dinilai selama 5 Saat | Tiada Kerosakan Kelihatan |
| Muatkan Kehidupan | Operasi Kitaran (10s HIDUP / 90s MATI) | ＞9,000 Jam |
| Rintangan Haba Lembap | 40°C ±2°C, 90--95% RH, 100 Jam | ΔR ≤ ±(1%R + 0.05Ω) |
| Berbasikal Suhu Pantas | -55°C / 55°C / 155°C, 15 Minit Setiap satu, 5 Kitaran | ΔR ≤ ±(2%R + 0.05Ω) |
| Rintangan Haba | 350°C selama 2 Jam | Tiada Perubahan Warna atau Kerosakan yang Kelihatan |
| Pekali Suhu | Beban Dinilai lwn. Rintangan Permulaan | ＜300 ppm/°C |
| Tahan Api | 10× Kuasa Dinilai selama 5 Minit | Bercahaya Merah Tanpa Nyalaan Terbuka |
| Ciri | Syarat Ujian | Prestasi |
|---|---|---|
| Kekuatan Terminal | 45N / 30 Saat | Tiada Kerosakan yang Longgar atau Kelihatan |
| Rintangan Getaran | 5--200Hz, 1g, 98m/s² | Tiada Kerosakan Struktur Kelihatan |
| Rintangan kepada Haba Pematerian | Terminal Direndam dalam Pateri 350±5°C selama 3 Saat | ΔR ≤ ±(1%R + 0.05Ω) |
| Kebolehpaterian | Terminal Direndam dalam Pateri 235±5°C selama 5 Saat | Liputan Pateri ≥95% |
Nota: Semua data prestasi diperoleh di bawah keadaan ujian makmal standard mengikutGB/T 5792untuk memastikan kualiti yang konsisten dan prestasi produk yang boleh dipercayai.
| Item Perbandingan | Perintang Beralun Penyongsang DUFEW | Perintang Kuasa Tujuan Am |
|---|---|---|
| Permohonan Utama | Direka khusus untuk brek dinamik VFD dan pelesapan tenaga penjanaan semula | Direka untuk pelesapan kuasa berterusan dan litar elektrik tujuan umum |
| Tugas Operasi | Operasi nadi yang singkat dan bertenaga tinggi dengan kitaran tugas terputus-putus | Operasi berterusan atau keadaan mantap |
| Kaedah Pemilihan | Rintangan dipilih mengikut spesifikasi penyongsang; penarafan kuasa dikira berdasarkan kitaran tugas brek | Dipilih mengikut keperluan pelesapan kuasa berterusan |
| Keupayaan Lebihan | Tahan sehinggaKuasa undian 10× selama 5 saat, sesuai untuk brek regeneratif | Keupayaan beban lampau terhad; tidak sesuai untuk denyutan bertenaga tinggi yang berulang |
| Pelesapan Haba | Struktur reben beralun menyediakan permukaan penyejukan yang besar untuk pemindahan haba yang cekap | Penggulungan konvensional menawarkan kecekapan penyejukan yang terhad |
| Suhu Operasi | Suhu permukaan sehingga300°Cdengan350°Csalutan tahan panas | Biasanya di bawah200°Cbergantung kepada jenis perintang |
| Penindasan Spike Voltan | Penggulungan beralun membantu mengurangkan pancang voltan pensuisan dan meningkatkan kestabilan penyongsang | Tiada pengoptimuman untuk penindasan lonjakan voltan |
| Kebolehpercayaan Mekanikal | Terminal dan kurungan keluli tahan karat memberikan rintangan getaran yang sangat baik untuk peralatan industri tugas berat | Pembinaan standard bertujuan untuk aplikasi elektrik am |
| Aplikasi Biasa | Lif, kren, kilang gelek, sistem servo, mesin pengacuan suntikan, penghantar | Peralatan elektronik am, bekalan kuasa, litar lampu dan sistem kawalan industri |
A: Perintang brek penyongsang direka khusus untuk menyerap tenaga penjanaan semula yang dijana semasa nyahpecutan motor. Tidak seperti perintang kuasa standard, ia beroperasi dalam tempoh pendek, keadaan nadi bertenaga tinggi dan dioptimumkan untuk tugas brek sekejap dan bukannya pelesapan kuasa berterusan.
J: Nilai rintangan hendaklah mengikut spesifikasi yang disyorkan pengeluar penyongsang, manakala penarafan kuasa hendaklah dipilih mengikut kekerapan brek, masa brek, kitaran tugas dan kuasa motor. Jika anda tidak pasti, pasukan kejuruteraan DUFEW boleh mengesyorkan model yang sesuai berdasarkan permohonan anda.
A: Ia secara amnyatidak disyorkan. Penyongsang yang berbeza mungkin mempunyai voltan brek dan urutan operasi yang berbeza. Berkongsi perintang boleh mengakibatkan operasi tidak stabil atau prestasi brek tidak mencukupi. Jika perintang kongsi diperlukan, kedua-dua nilai rintangan dan penarafan kuasa mesti dikira dengan teliti.
A: Ya. Kami menyediakan perkhidmatan pembuatan OEM dan ODM, termasuk nilai rintangan tersuai, penilaian kuasa, dimensi, gaya terminal, kurungan pelekap dan penyelesaian lengkap berdasarkan lukisan pelanggan atau spesifikasi teknikal.
J: Ia direka untuk aplikasi brek VFD standard di mana keupayaan beban lampau yang tinggi dan pelesapan haba yang cekap adalah keperluan utama. APerintang Beralun Bukan Induktifdisyorkan untuk litar PWM frekuensi tinggi, sistem penyimpanan tenaga, dan aplikasi di mana kearuhan yang sangat rendah adalah kritikal.
A: Perintang brek penyongsang digunakan secara meluas dalam lif, kren, angkat, kilang gelek, mesin pengacuan suntikan, penghantar, jentera tekstil, talian pengeluaran automatik, sistem pemacu servo dan peralatan tenaga boleh diperbaharui.
DUFEW menyediakan kualiti tinggiPerintang Beralun Penyongsanguntuk aplikasi automasi industri, tenaga boleh diperbaharui dan pemacu motor di seluruh dunia. Sama ada anda memerlukan produk standard atau penyelesaian tersuai sepenuhnya, pasukan kejuruteraan kami bersedia untuk menyokong projek anda dengan cadangan profesional dan pengeluaran pantas.
- Pembuatan OEM & ODM
- Nilai Rintangan Tersuai
- Penilaian Kuasa Tersuai (50W--10kW)
- Dimensi Tersuai & Pilihan Pemasangan
- Sokongan Pemilihan Teknikal
- Pengeluaran Pukal Stabil
- Penghantaran Global Pantas
Hubungi DUFEW hari ini untuk membincangkan permohonan anda atau meminta sebut harga kompetitif.
