Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

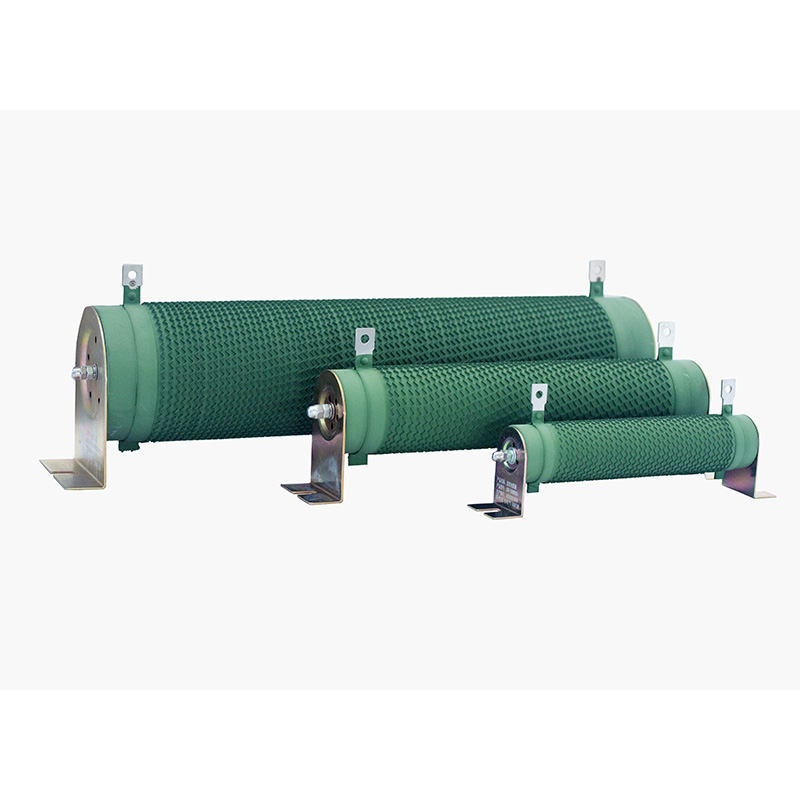

DUFEW Tubular Resistor ialah komponen wirewound berkuasa tinggi yang dibina dengan struktur tiub seramik yang menyediakan penebat elektrik dan pemindahan haba yang cekap. Wayar rintangan yang diperbuat daripada aloi Nikel-Kromium (Ni-Cr), Manganin atau Constantan dililit dengan tepat di sekeliling teras seramik untuk mencapai rintangan yang stabil, keupayaan beban lampau yang kuat dan prestasi terma yang konsisten.
Reka bentuk tiub seramik meningkatkan ketumpatan kuasa dan kecekapan penyejukan dengan memindahkan haba melalui struktur teras dalaman. Selepas penggulungan, perintang disalut dengan lapisan penebat kalis api suhu tinggi untuk melindungi wayar rintangan daripada pengoksidaan, kelembapan dan pengaruh alam sekitar, membantu mengekalkan operasi yang stabil dalam keadaan industri.
Sesuai untuk aplikasi kuasa industri, perintang ini biasanya digunakan dalam sistem brek VFD, litar permulaan motor, peralatan ujian beban, mesin kimpalan dan sistem elektrik lain yang memerlukan pelesapan tenaga terkawal dan prestasi terma yang boleh dipercayai.
Perintang menukarkan tenaga elektrik kepada haba melalui dawai aloi rintangan yang dililit di sekeliling tiub seramik. Teras seramik menyediakan penebat sambil membantu memindahkan haba ke persekitaran sekeliling untuk kawalan suhu yang berkesan.
Dengan prestasi yang stabil di bawah arus tinggi, bebanan masa singkat, dan keadaan pensuisan berulang, ia sesuai untuk penggunaan brek dinamik, permulaan motor, pengehadan arus, simulasi beban, penurunan voltan dan penggunaan tenaga.
| Kod Model | Maknanya | Penerangan |
|---|---|---|
| CRR | Siri Produk | Perintang Tiub |
| 2500W | Kuasa Dinilai | 2500 Watt |
| 54.4R | Rintangan Dinilai | 54.4 Ω |
| J | Toleransi Rintangan | J = ±5% (Pilihan: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
|---|---|
| Julat Kuasa | 50W--10kW |
| Voltan Kendalian | ≤1200V |
| Julat Rintangan | 0.01Ω--1kΩ |
| Toleransi Rintangan | ±3%, ±5%, ±10% |
| Penilaian Perlindungan | IP00 |
| Pekali Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Kalis Api | UL 94V-2 |
| Standard Pematuhan | GB/T 5792 |
Struktur penggulungan secara langsung mempengaruhi keupayaan pelesapan haba perintang, kearuhan, dan kesesuaian aplikasi.
Kawat rintangan dililit dalam corak lingkaran konvensional di sekeliling tiub seramik. Struktur ini menawarkan penyelesaian yang mudah dan menjimatkan untuk aplikasi pelesapan kuasa frekuensi rendah di mana kearuhan bukanlah kebimbangan kritikal.
Kawat rintangan dibentuk menjadi profil beralun dan dipasang secara menegak pada tiub seramik. Reka bentuk ini meningkatkan luas permukaan penyejukan dengan ketara sambil mengurangkan kearuhan parasit, menjadikannya ideal untuk sistem brek VFD, beban nadi dan aplikasi yang memerlukan prestasi terma yang lebih baik.
Menyediakan nilai rintangan kekal dan sesuai untuk kebanyakan aplikasi industri standard yang memerlukan operasi yang stabil dan bebas penyelenggaraan.
Rintangan boleh dilaraskan menggunakan pengapit logam alih atau mekanisme penorehan, membenarkan tetapan rintangan fleksibel untuk pentauliahan peralatan, ujian dan aplikasi beban berubah-ubah.
Tersedia dengan berbilang titik torehan untuk memberikan nilai rintangan yang berbeza daripada satu perintang, menjadikannya sesuai untuk litar elektrik yang kompleks dan kawalan beban berbilang peringkat.
Dihasilkan daripada seramik penebat berkualiti tinggi, tiub itu memberikan kekuatan dielektrik yang sangat baik, pemindahan haba yang cekap, kekuatan mekanikal yang tinggi, dan rintangan yang luar biasa terhadap kejutan haba semasa operasi industri yang berterusan.
Tersedia dalam aloi Nikel-Kromium (Ni-Cr), Manganin dan Constantan, wayar rintangan menawarkan ciri elektrik yang stabil, keupayaan beban lampau yang sangat baik, dan kestabilan rintangan jangka panjang di bawah kitaran haba berulang.
Salutan penebat bukan organik yang mesra alam melindungi wayar rintangan daripada pengoksidaan, lembapan, habuk dan kakisan sambil memberikan prestasi kalis api yang boleh dipercayai mengikut keperluan UL94V-2.
Tiub seramik berfungsi sebagai sokongan penebat dan medium pelesapan haba yang cekap, membolehkan perintang menyampaikan penarafan kuasa yang lebih tinggi dalam jejak yang padat. Ini menjadikannya sesuai untuk aplikasi industri di mana ruang pemasangan adalah terhad.
Kekonduksian haba yang tinggi bagi tiub seramik membolehkan pemindahan haba yang cepat daripada wayar rintangan ke udara sekeliling. Penggulungan beralun menegak pilihan meningkatkan lagi kawasan permukaan penyejukan, meningkatkan prestasi beban berterusan dan mengurangkan suhu operasi.
Dihasilkan dengan bahan seramik berkualiti tinggi dan dilindungi oleh salutan penebat bukan organik suhu tinggi, perintang boleh menahan suhu operasi sehingga 350°C. Versi bersalut enamel kaca tersedia untuk aplikasi yang memerlukan suhu sehingga 375°C.
Direka bentuk untuk aplikasi bebanan arus tinggi dan jangka pendek, perintang memberikan rintangan yang sangat baik terhadap kejutan haba dan pemuatan nadi berulang. Ia amat sesuai untuk permulaan motor, brek dinamik, dan aplikasi ujian beban.
DUFEW menawarkan perintang tiub tetap, boleh laras, berbilang terminal, induktans rendah dan rekaan khas untuk memenuhi pelbagai keperluan elektrik dan mekanikal merentas industri yang berbeza.
Perintang boleh dibekalkan dengan pelbagai kurungan pelekap dan konfigurasi terminal, membolehkan pemasangan mudah dalam kabinet elektrik, bank beban, peralatan ujian, dan jentera perindustrian.
Dawai aloi rintangan premium, struktur seramik yang tahan lama, dan salutan pelindung kalis pengoksidaan memastikan nilai rintangan yang stabil, kestabilan terma yang sangat baik dan hayat perkhidmatan yang dilanjutkan dalam keadaan operasi yang mencabar.
Digunakan secara meluas dalam mesin kimpalan, kabinet kawalan industri, dan sistem automasi elektrik untuk pengehadan arus, penurunan voltan dan pelesapan tenaga.
Sesuai untuk bank beban, peralatan ujian terbakar, sistem nyahcas bateri dan ujian penuaan bekalan kuasa di mana pelesapan kuasa yang stabil diperlukan.
Digunakan dalam sistem brek VFD berkuasa kecil dan sederhana, litar permulaan motor, sistem pemacu servo, dan peralatan penghantaran industri yang memerlukan brek dan kawalan beban yang boleh dipercayai.
Digunakan dalam peralatan pengukuran elektrik, litar perlindungan, suis dan panel kawalan untuk memberikan rintangan yang stabil dan meningkatkan kebolehpercayaan litar.
Penyelesaian pengganti yang ideal untuk penyelenggaraan peralatan industri, naik taraf mesin dan pembuatan OEM, dengan penyesuaian fleksibel tersedia untuk pelanggan antarabangsa.
| Ciri | Syarat Ujian | Prestasi |
|---|---|---|
| Dielektrik Menahan Voltan | 2500VAC / 50Hz / 60s | Arus Kebocoran ≤10mA |
| Rintangan Penebat | 1000VDC | ≥100MΩ |
| Lebihan Masa Pendek | 10× Kuasa Dinilai selama 5 Saat | Tiada Kerosakan Kelihatan |
| Muatkan Kehidupan | Operasi Kitaran (10s HIDUP / 90s MATI) | ＞9,000 Jam |
| Rintangan Haba Lembap | 40°C ±2°C, 90--95% RH, 100 Jam | ΔR ≤ ±(1%R + 0.05Ω) |
| Berbasikal Suhu Pantas | -55°C / 55°C / 155°C, 15 Minit Setiap satu, 5 Kitaran | ΔR ≤ ±(2%R + 0.05Ω) |
| Rintangan Haba | 350°C selama 2 Jam | Tiada Perubahan Warna atau Kerosakan yang Kelihatan |
| Pekali Suhu (TCR) | Beban Dinilai lwn. Rintangan Permulaan | ＜300 ppm/°C |
| Tahan Api | 10× Kuasa Dinilai selama 5 Minit | Bercahaya Merah Tanpa Nyalaan Terbuka |
| Ciri | Syarat Ujian | Prestasi |
|---|---|---|
| Kekuatan Terminal | 45N / 30 Saat | Tiada Kerosakan yang Longgar atau Kelihatan |
| Rintangan Getaran | 5--200Hz, 1g, 98m/s² | Tiada Kerosakan Struktur Kelihatan |
| Rintangan kepada Haba Pematerian | Terminal Direndam dalam Pateri 350±5°C selama 3 Saat | ΔR ≤ ±(1%R + 0.05Ω) |
| Kebolehpaterian | Terminal Direndam dalam Pateri 235±5°C selama 5 Saat | Liputan Pateri ≥95% |
Nota: Semua data prestasi diukur di bawah keadaan makmal standard menurut GB/T 5792. Prestasi sebenar mungkin berbeza bergantung pada keadaan pemasangan, suhu ambien dan kitaran tugas operasi.
| Item Perbandingan | Perintang Tiub DUFEW | Perintang Kuasa Bukan Tiub Konvensional |
|---|---|---|
| Struktur Teras | Tiub seramik berkekuatan tinggi berfungsi sebagai kedua-dua sokongan penebat dan medium pelesapan haba | Struktur sokongan terutamanya mekanikal, dengan keupayaan pelesapan haba yang agak terhad |
| Ketumpatan Kuasa | Output kuasa yang lebih tinggi dalam ruang pemasangan yang sama disebabkan pengaliran haba yang cekap | Ketumpatan kuasa yang lebih rendah kerana had struktur dan penyejukan |
| Pelesapan Haba | Tiub seramik menyediakan pemindahan haba yang cepat; belitan beralun pilihan meningkatkan lagi kecekapan penyejukan | Pelesapan haba bergantung terutamanya pada luas permukaan dan secara amnya kurang cekap |
| Pilihan Konfigurasi | Tersedia dalam versi tetap, boleh laras, berbilang terminal dan kearuhan rendah | Kebanyakan reka bentuk rintangan tetap dengan fleksibiliti konfigurasi terhad |
| Kekuatan Mekanikal | Pembinaan seramik alumina dinding tebal menawarkan rintangan hentaman yang sangat baik dan kestabilan struktur jangka panjang | Struktur seramik nipis atau berasaskan filem lebih terdedah kepada keretakan atau kerosakan semasa pengangkutan dan pemasangan |
| Penyelenggaraan | Permukaan silinder licin meminimumkan pengumpulan habuk dan memudahkan pembersihan rutin | Permukaan yang tidak teratur boleh mengumpul habuk dengan lebih mudah, memerlukan pembersihan yang lebih kerap |
| Aplikasi Biasa | Brek dinamik, permulaan motor, bank beban, peralatan ujian, automasi industri, mesin kimpalan | Litar elektronik tujuan am dan aplikasi pelesapan kuasa konvensional |
DUFEW pakar dalam reka bentuk dan pembuatan perintang kuasa industri dan komponen elektronik kuasa, menyediakan produk yang boleh dipercayai untuk OEM global, pengedar dan pengguna industri.
Portfolio produk kami termasuk perintang tiub, perintang beralun, perintang ditempatkan aluminium, tebing perintang brek, reaktor, unit brek, pengubah, penapis dan sistem ujian beban.
Setiap produk dihasilkan di bawah proses pengeluaran piawai dan menjalani ujian elektrik dan mekanikal yang komprehensif sebelum penghantaran untuk memastikan prestasi yang stabil dan kualiti yang konsisten.
Kami menyediakan nilai rintangan tersuai, penilaian kuasa, dimensi, jenis terminal, struktur penggulungan dan penyelesaian pelekap berdasarkan lukisan pelanggan atau keperluan aplikasi.
Dengan kemudahan pembuatan moden dan pasukan kejuruteraan yang berpengalaman, DUFEW memberikan kapasiti pengeluaran yang stabil, masa memimpin yang cepat dan sokongan teknikal profesional sepanjang projek anda.
A: Perintang Tiub ialah sejenis perintang dawai yang menggunakan tiub seramik sebagai teras penebatnya. Berbanding dengan reka bentuk rata atau jenis plat, struktur tiub menawarkan pelesapan haba yang lebih baik, ketumpatan kuasa yang lebih tinggi, kekuatan mekanikal yang lebih baik, dan fleksibiliti yang lebih besar untuk konfigurasi boleh laras atau berbilang terminal.
A: Ya. DUFEW menyediakan perkhidmatan penyesuaian OEM dan ODM yang lengkap, termasuk nilai rintangan, penarafan kuasa, dimensi, bahan wayar rintangan, jenis terminal, kurungan pelekap, struktur boleh laras dan konfigurasi berbilang terminal berdasarkan lukisan atau keperluan aplikasi anda.
J: Versi standard mempunyai pembinaan jenis terbuka IP00 dan bertujuan untuk pemasangan di dalam kabinet atau peralatan elektrik. Untuk kelembapan tinggi atau persekitaran operasi yang keras, kami mengesyorkan memilih versi bersalut enamel kaca atau dilindungi khas, atau menggunakan kepungan yang sesuai dan langkah kalis lembapan.
J: Penggantian hendaklah sepadan dengan nilai rintangan asal, penarafan kuasa, voltan operasi dan dimensi pemasangan. Jika model asal tidak tersedia, DUFEW boleh mengesyorkan penyelesaian yang setara atau dinaik taraf berdasarkan aplikasi anda untuk memastikan operasi yang selamat dan boleh dipercayai.
J: Model tetap sesuai untuk peralatan dengan keperluan rintangan yang stabil, manakala versi boleh laras lebih sesuai untuk pentauliahan, ujian, simulasi beban dan aplikasi yang memerlukan pelarasan rintangan semasa operasi.
J: Ia digunakan secara meluas dalam pemacu motor, sistem brek penyongsang, peralatan kimpalan, bank beban, peralatan ujian kuasa, automasi industri, panel kawalan elektrik, sistem nyahcas bateri, peralatan tenaga boleh diperbaharui, sistem kereta api dan aplikasi industri tugas berat yang lain.
DUFEW mengeluarkan Perintang Tiub berkualiti tinggi untuk kawalan kuasa industri, sistem brek, ujian beban dan aplikasi pelesapan tenaga. Sama ada anda memerlukan produk standard atau penyelesaian tersuai sepenuhnya, pasukan kejuruteraan kami bersedia untuk memberikan sokongan teknikal profesional dan sebut harga pantas.
- Pembuatan OEM & ODM
- Nilai Rintangan Tersuai
- Penarafan Kuasa dari 50W hingga 10kW
- Reka Bentuk Boleh Laras & Berbilang Terminal
- Dimensi Tersuai & Penyelesaian Pemasangan
- Sokongan Pemilihan Kejuruteraan
- Pengeluaran Pukal Stabil
- Penghantaran Seluruh Dunia
Hubungi DUFEW hari ini untuk membincangkan keperluan permohonan anda dan terima sebut harga tersuai.
