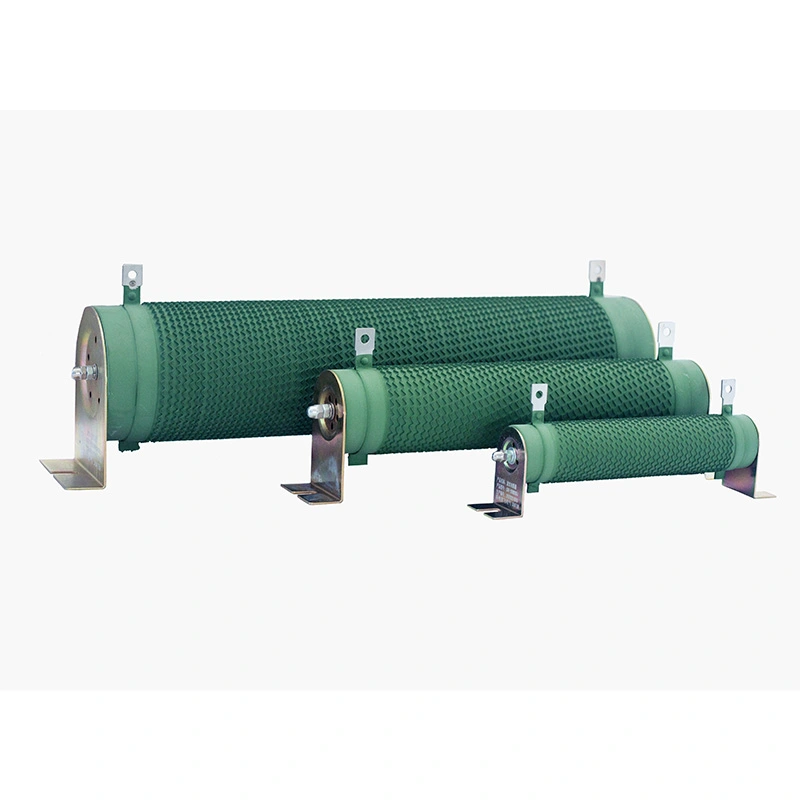

Perintang Beralun Bukan Induktif Siri DUFEW CRR ialah perintang pelesapan tenaga pasif berkuasa tinggi yang dioptimumkan khas untuk litar nadi frekuensi sederhana dan tinggi. Menampilkan struktur belitan bukan induktif pita rata beralun menegak yang unik, produk ini menawarkan penarafan kuasa dari 50W hingga 10kW, nilai rintangan dari 0.01Ω hingga 1kΩ, tiga pilihan toleransi rintangan dan voltan operasi maksimum 1200V.
Direka bentuk dengan keupayaan beban lampau nadi yang sangat baik dan prestasi terma yang stabil, ia digunakan secara meluas untuk pelesapan tenaga, penderiaan semasa, brek, penindasan lonjakan, dan ujian beban dalam sistem tenaga boleh diperbaharui, automasi industri dan peralatan ujian makmal di seluruh dunia.
| Kod Model | Maknanya | Penerangan |
| CRR | Siri | Perintang Beralun Bukan Induktif |
| 2500W | Kuasa Dinilai | 2500W |
| 54.4R | Rintangan Dinilai | 54.4Ω |
| J | Toleransi Rintangan | J = ±5% (Pilihan: K = ±10%, H = ±3%) |
| Parameter | Spesifikasi |
| Julat Kuasa | 50W–10kW |
| Voltan Kendalian | ≤1200V |
| Julat Rintangan | 0.01Ω–1kΩ |
| Toleransi Rintangan | ±3% / ±5% / ±10% |
| Penilaian Perlindungan | IP00 |
| Pekali Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Kalis Api | UL 94V-2 |
| Standard Pematuhan | GB/T 5792 |
Dihasilkan daripada seramik penebat alumina tinggi sekeping, teras berongga mempunyai saluran udara perolakan dalaman untuk pelesapan haba yang cekap. Ia memberikan rintangan getaran yang sangat baik dan mengekalkan prestasi penebat yang stabil pada suhu sehingga 350°C. Struktur seramik menahan kitaran suhu tinggi dan rendah berulang tanpa retak.
Reben aloi rata dicap dengan ketepatan ke dalam profil beralun berterusan, memberikan pekali rintangan suhu (TCR) yang sangat rendah. Dua bahan aloi tersedia untuk disesuaikan dengan aplikasi yang berbeza: Nikel-Kromium (Ni-Cr) untuk brek kuasa tinggi berterusan dan pelesapan tenaga, dan Constantan untuk litar penderiaan arus rendah ketepatan.
Pengapit hujung, tiang terminal, dan kurungan pelekap dihasilkan daripada keluli tahan karat yang menebal dengan kemasan anti-karat yang dipasifkan. Pemasangan melepasi ujian tarik terminal 45N tanpa longgar, menawarkan rintangan yang sangat baik terhadap haba pematerian, dan meminimumkan pemanasan sentuhan yang disebabkan oleh pengoksidaan.
Menggunakan teknik belitan bukan induktif terbalik dwi wayar, aruhan siri setara (ESL) biasanya boleh dikawal di bawah 10nH, menjadikan perintang sesuai untuk litar pensuisan frekuensi tinggi yang beroperasi pada frekuensi sehingga 100kHz.
●Aruh Amat Rendah – Struktur beralun yang digabungkan dengan belitan bukan induktif terbalik dengan berkesan menghapuskan kearuhan diri, menyekat ayunan frekuensi tinggi dan pancang voltan serta melindungi peranti semikonduktor kuasa.
●Penyelesapan Haba Cemerlang – Reka bentuk beralun menegak meningkatkan luas permukaan penyejukan, manakala teras seramik menyediakan pengaliran haba yang cekap, membolehkan ketumpatan kuasa yang lebih tinggi dan kenaikan suhu yang lebih rendah.
●Keupayaan Beban Lebih Luar Biasa – Menahan kuasa undian 10× selama 5 saat tanpa kerosakan yang boleh dilihat, menjadikannya sesuai untuk aplikasi penyerapan brek dan lonjakan.
●Hayat Perkhidmatan Panjang – Hayat beban kitaran melebihi 9,000 jam (pelepasan 10s / selang 90s), dengan salutan tahan penuaan dan teras seramik bebas ubah bentuk.
●Mesra Alam – Salutan mesra alam bukan organik tidak menghasilkan asap, tiada gas toksik dan mematuhi keperluan keselamatan RoHS dan UL.
●Penyesuaian Fleksibel – Nilai rintangan, penilaian kuasa, dimensi, orientasi terminal dan kurungan pelekap semuanya boleh disesuaikan mengikut lukisan atau spesifikasi.
Penukar simpanan tenaga, penyongsang fotovoltaik, sistem kawalan padang turbin angin, beban ujian penuaan pek bateri, perintang pra-cas dan nyahcas pengecasan pantas DC.
Pemacu frekuensi berubah-ubah frekuensi sederhana dan tinggi, brek penjanaan semula pemacu servo, kren pelabuhan, lif, kilang bergolek, mesin lukisan wayar dan peralatan tekstil, sistem pelesapan tenaga.
Bank beban kuasa frekuensi tinggi, bangku ujian isyarat nadi, sistem penuaan bekalan kuasa, penderiaan arus ketepatan, perintang snubber dan redaman.
Mesin EDM potong dawai CNC, peralatan kimpalan arka, sistem pengangkat dan pencahayaan pentas, emparan, mesin kertas dan penumpuk-penambak.
Pengehadan arus frekuensi tinggi, perintang permulaan motor, penyerapan tenaga lonjakan kabinet voltan sederhana.
DUFEW mengkhusus dalam R&D dan pembuatan komponen elektronik kuasa, menyampaikan produk yang boleh dipercayai dan penyelesaian bersepadu untuk pengguna industri, pengedar dan pelanggan OEM.
Kami menawarkan rangkaian lengkap produk elektronik kuasa, termasuk perintang, unit brek, reaktor, transformer, penapis dan sistem bank beban, menyediakan sumber sehenti untuk keperluan aplikasi yang pelbagai.
Proses pembuatan yang ketat, barisan pengeluaran moden, dan kawalan kualiti yang ketat memastikan prestasi produk yang konsisten, hayat perkhidmatan yang panjang dan operasi yang boleh dipercayai.
Nilai rintangan tersuai, penilaian kuasa, dimensi, konfigurasi terminal dan pilihan pelekap tersedia untuk memenuhi keperluan teknikal khusus anda.
Pengurusan pengeluaran yang cekap dan sokongan teknikal yang responsif membantu memendekkan masa utama dan menyediakan bantuan yang boleh dipercayai daripada pemilihan produk kepada perkhidmatan selepas jualan.
| Ciri | Syarat Ujian | Prestasi |
| Dielektrik Menahan Voltan | 2500VAC / 50Hz / 60s | Arus bocor ≤10mA |
| Rintangan Penebat | 1000VDC | ≥100MΩ |
| Lebihan Masa Pendek | Kuasa undian 10× untuk 5s | Tiada kerosakan yang kelihatan |
| Hayat Beban Jangka Panjang | Operasi kitaran (10s hidup / 90s off) | 9,000 jam |
| Haba Lembap Keadaan Mantap | 40°C ±2°C, 90–95% RH, 100j | ΔR ≤ ±(1%R + 0.05Ω) |
| Perubahan Suhu yang Pantas | -55°C / 55°C / 155°C, 15 minit setiap satu, 5 kitaran | ΔR ≤ ±(2%R + 0.05Ω) |
| Rintangan Haba | 350°C / 2j | Tiada perubahan warna atau kerosakan yang jelas |
| Pekali Suhu | Rintangan beban dinilai berbanding rintangan statik | <300 ppm/°C |
| Tahan Api | 10× kuasa undian selama 5 min | Merah-panas tanpa api terbuka |
| Ciri | Syarat Ujian | Prestasi |
| Kekuatan Terminal | 45N / 30s | Tiada kelonggaran atau kerosakan yang kelihatan |
| Rintangan Getaran | 5–200Hz, 1g, 98m/s² | Tiada kerosakan struktur yang kelihatan |
| Rintangan kepada Haba Pematerian | Terminal direndam dalam pateri 350±5°C selama 3s | ΔR ≤ ±(1%R + 0.05Ω) |
| Kebolehpaterian | Terminal direndam dalam pateri 235±5°C selama 5s | Liputan pateri ≥95% |
| Item Perbandingan | Perintang Beralun Bukan Induktif | Perintang Konvensional (Filem Karbon / Filem Logam / Wirewound Standard) |
| Tujuan Reka Bentuk | Dioptimumkan untuk nadi frekuensi tinggi, brek VFD, dan pelesapan tenaga regeneratif | Direka untuk aplikasi isyarat rendah dan kuasa malar am |
| Penindasan Kearuhan Parasit | Penggulungan beralun berjalin terbalik mengurangkan kearuhan kepada kurang daripada satu persepuluh jenis wayar konvensional | Tiada penindasan kearuhan aktif; reka bentuk wirewound standard mempunyai kearuhan parasit yang tinggi |
| Tindak Balas Nadi | Tindak balas nadi pantas dengan tailing voltan minimum | Penyimpanan tenaga induktif yang ketara dan tailing voltan |
| Penindasan Harmonik & Spike | Mengurangkan gangguan harmonik dan lonjakan voltan dengan ketara | Kearuhan yang tinggi boleh menguatkan pancang nadi dan herotan isyarat |
| Berbasikal Terma & Penuaan | Pengagihan tegasan haba yang seragam; rintangan hanyut ≤1% di bawah berbasikal jangka panjang | Pengelupasan filem dan rintangan yang berlebihan hanyut di bawah kitaran haba yang kerap |
S1: Adakah reka bentuk bukan induktif menjejaskan penarafan kuasa atau ketepatan rintangan?
J: Tidak. Kaedah penggulungan bukan induktif hanya mengubah taburan medan magnet laluan semasa. Ia tidak menjejaskan kerintangan, keupayaan pelesapan haba, atau kapasiti kuasa reben aloi secara negatif. Toleransi rintangan dan pekali suhu kekal sama dengan versi standard.
S2: Bagaimanakah saya boleh menentukan sama ada versi bukan induktif diperlukan?
J: Jika litar anda menggunakan kawalan PWM frekuensi tinggi, penukaran IGBT pantas atau mengalami deringan voltan lampau dan herotan bentuk gelombang, versi bukan induktif disyorkan. Untuk aplikasi brek 50/60Hz biasa, perintang beralun standard biasanya mencukupi.
S3: Bolehkah nilai atau dimensi rintangan khas disesuaikan?
A: Ya. DUFEW menyediakan penyesuaian penuh, termasuk nilai rintangan melebihi 0.01Ω–1kΩ, penilaian kuasa, panjang dan diameter tiub seramik, kedudukan terminal dan konfigurasi pendakap pelekap. Sampel boleh dihasilkan dengan cepat berdasarkan lukisan atau spesifikasi.
S4: Apakah yang perlu dilakukan jika rintangan rintangan melebihi julat toleransi selepas penggunaan jangka panjang?
J: Pengoksidaan suhu tinggi yang berpanjangan, kelembapan tinggi dan beban berlebihan yang kerap boleh merosakkan reben aloi. Jika rintangan penebat jatuh di bawah 100MΩ, penggantian disyorkan. Meningkatkan pengudaraan kabinet dan memilih perintang dengan margin kuasa yang mencukupi boleh memanjangkan hayat perkhidmatan dengan ketara.
