Kami menawarkan portfolio komprehensif termasuk perintang, unit brek, reaktor, penapis kuasa dan transformer, dengan pilihan penyesuaian penuh untuk memenuhi keperluan aplikasi yang pelbagai.

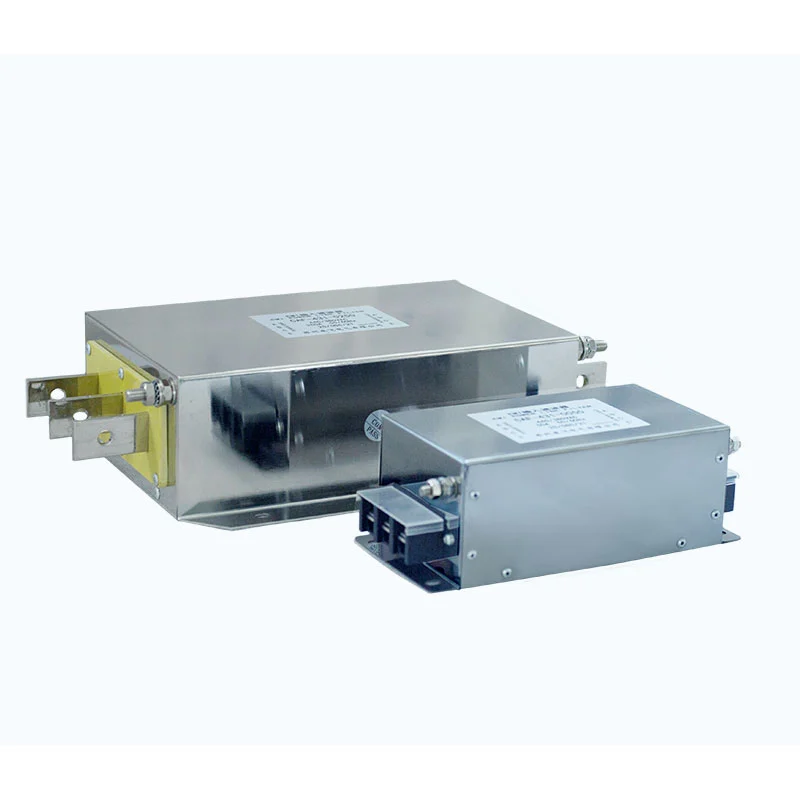

Penapis Gangguan Elektromagnet menggabungkan rangkaian penapisan laluan rendah berbilang peringkat yang terdiri daripada pencekik mod biasa, kapasitor X, kapasitor Y dan perintang.
Tercekik mod biasa menggunakan dua konduktor yang dililit pada teras magnet yang sama dan memberikan impedans tinggi kepada gangguan mod biasa. Kapasitor X disambungkan merentasi konduktor talian untuk menyekat gangguan mod pembezaan, manakala kapasitor Y disambungkan antara talian kuasa dan tanah untuk menyediakan laluan bagi hingar mod biasa frekuensi tinggi ke tanah.
Komponen ini bekerjasama untuk menyediakan penindasan EMI jalur lebar. Struktur penapisan berbilang peringkat dioptimumkan mengikut ciri frekuensi gangguan yang biasa ditemui dalam aplikasi pemacu frekuensi berubah-ubah.
| Parameter | Spesifikasi |
|---|---|
| Voltan Ternilai | 220VAC / 380VAC / 690VAC / 1140VAC |
| Kekerapan Operasi | 50Hz / 60Hz / sehingga 500Hz |
| Nilai Semasa | 5A--1600A |
| Kekuatan Dielektrik | Talian ke Talian: 1500VDC, 60s; Line-to-Ground: 2500VDC, 60s |
| Rintangan Penebat | >100MΩ pada 1000VDC |
| Kapasiti Lebihan | 1.4 × nilai arus selama 1 minit, dengan sekurang-kurangnya 15 minit selang |
| Panjang Kabel Maksimum | 400m untuk kabel terlindung; 300m untuk kabel tidak terlindung |
| Penilaian Perlindungan | IP00 / IP20 |
| Kelas Penebat | T40 / F (155°C) |
| Peringkat Kalis Api | UL94 V-2 |
| Standard Produk | GB/T 15287/8 |
- Penindasan Mod Common dan Mod Differential: Rangkaian penapisan direka bentuk untuk melemahkan gangguan elektromagnet mod biasa dan mod pembezaan.
- Penindasan EMI Dwiarah: Penapis boleh melemahkan gangguan yang bergerak antara bekalan kuasa dan peralatan yang disambungkan, membantu mengurangkan penghantaran hingar yang tidak diingini dalam kedua-dua arah.
- Keserasian Aplikasi VFD: Direka untuk sistem pemacu frekuensi berubah-ubah di mana gangguan elektromagnet berkaitan pensuisan dan bunyi yang dikendalikan memerlukan penindasan tambahan.
- Penapisan Berbilang Peringkat: Gabungan pencekik mod biasa, kapasitor X, kapasitor Y dan elemen perintang menyediakan prestasi penapisan berbilang peringkat.
- Julat Elektrik Luas: Pilihan voltan berkadar daripada 220VAC hingga 1140VAC dan pilihan arus berkadar daripada 5A hingga 1600A menyokong pelbagai aplikasi kuasa industri.
- Reka Bentuk Arus Kebocoran Rendah: Struktur penapisan direka bentuk dengan mengambil kira keperluan arus bocor dan pembumian sistem.
- Aplikasi Kabel Panjang: Konfigurasi yang sesuai tersedia untuk sistem VFD yang menggunakan kabel motor panjang, tertakluk kepada keadaan pemacu, kabel, motor dan pemasangan sebenar.
- Pemilihan Tersuai: Dufew Electric boleh menilai voltan terkadar, arus, kekerapan, panjang kabel, keadaan pemasangan dan parameter aplikasi lain untuk pemilihan produk.
Penapis Gangguan Elektromagnet sesuai untuk aplikasi industri di mana keserasian elektromagnet dan kualiti kuasa adalah penting, termasuk:
1. Peralatan industri dengan keperluan keserasian elektromagnet yang ketat.
2. Sistem menggunakan berbilang VFD di mana gangguan elektromagnet antara pemacu perlu dikawal.
3. Aplikasi input VFD apabila gangguan dijalankan atau dipancarkan boleh menjejaskan rangkaian kuasa atau peralatan berdekatan.
4. Sistem VFD terjejas oleh gangguan elektrik, gangguan harmonik atau bunyi elektromagnet yang berlebihan.
5. Peralatan industri yang memerlukan perlindungan tambahan terhadap operasi abnormal berkaitan gangguan.
6. Perkilangan industri dan peralatan automasi.
7. Tenaga boleh diperbaharui dan sistem penyimpanan tenaga menggunakan peralatan elektronik kuasa.
8. Sistem pemacu motor dengan larian kabel yang panjang atau persekitaran elektromagnet yang memerlukan.
Memilih Penapis Gangguan Elektromagnet memerlukan lebih daripada voltan dan arus yang sepadan. Penapis hendaklah dinilai mengikut sistem elektrik yang lengkap, konfigurasi peralatan, dan persekitaran pemasangan untuk memastikan spesifikasi yang dipilih sesuai untuk aplikasi yang dimaksudkan.
Dufew Electric boleh menyokong penilaian teknikal berdasarkan voltan dan arus terkadar, kekerapan operasi, penarafan kuasa VFD, gangguan mod biasa dan mod pembezaan, panjang kabel motor, konfigurasi kabel terlindung atau tidak terlindung, keadaan pembumian, ruang pemasangan, keperluan terma, persekitaran elektromagnet dan lukisan pelanggan atau spesifikasi teknikal.
Untuk projek tersuai, pelanggan boleh menyediakan spesifikasi elektrik, lukisan teknikal, sampel fizikal, maklumat peralatan atau syarat aplikasi untuk penilaian kejuruteraan. Berdasarkan keperluan ini, Dufew Electric boleh membekalkan produk standard atau membangunkan konfigurasi penapis khusus aplikasi.
Pilih voltan terkadar penapis dan arus terkadar mengikut penarafan kuasa VFD dan persekitaran elektromagnet. Sebagai garis panduan pemilihan umum, arus terkadar penapis boleh dipilih pada kira-kira 1.2--1.5 kali arus terkadar peralatan, tertakluk kepada aplikasi sebenar dan syor pengilang. Voltan terkadar penapis mesti sepadan dengan voltan pengendalian VFD.
Periksa kandang untuk kerosakan, sahkan bahawa terminal adalah utuh, dan sahkan bahawa tanda dan spesifikasi produk dapat dilihat dengan jelas.
Pasang penapis pada titik kemasukan kuasa peralatan atau pada bahagian input sumber gangguan, seperti VFD, dan pastikan ia sedekat mungkin dengan peralatan yang dilindungi.
Apabila dipasang pada kabinet kawalan logam, pastikan sentuhan logam-ke-logam yang mencukupi antara kepungan penapis dan kabinet untuk menyokong pelesapan haba dan perisai elektromagnet.
Gunakan lubang pelekap yang ditetapkan untuk menahan penapis di dalam kabinet kawalan atau pada plat pelekap. Pastikan penapis dipasang dengan kukuh dan pemadanan impedans dan keperluan pembumian dipertimbangkan dengan betul.
Sambungkan penapis secara bersiri antara bekalan kuasa dan input VFD mengikut rajah pendawaian. Jangan terbalikkan terminal input dan output.
Terminal pembumian mesti disambungkan dengan pasti ke bumi pelindung. Pastikan sambungan pembumian sesingkat praktikal; panjang konduktor pembumian tidak lebih daripada 30cm disyorkan.
Jangan gabungkan wayar input penapis bersama-sama dengan wayar sisi beban atau output. Melakukannya boleh meningkatkan gandingan elektromagnet antara sisi input dan output dan dengan ketara mengurangkan keupayaan penapis untuk menyekat EMI.
Pendawaian input dan output hendaklah disalurkan secara berasingan untuk meminimumkan gandingan yang tidak diingini.
Selepas mengesahkan bahawa semua sambungan adalah betul, hidupkan sistem dan pantau keadaan pengendalian VFD. Sahkan sama ada pengurangan jangkaan dalam gangguan elektromagnet dan keadaan operasi yang tidak normal telah dicapai.
| Faktor Perbandingan | Penapis EMI Komposit Bersepadu Dufew | Penapis Mudah Konvensional |
|---|---|---|
| Struktur Penapisan | Penapisan berbilang peringkat menggunakan gabungan pencekik mod biasa, kapasitor X, kapasitor Y dan elemen perintang | Biasanya bergantung pada struktur induktif satu peringkat yang lebih mudah |
| Penindasan EMI | Direka bentuk untuk menangani gangguan mod biasa dan mod pembezaan | Penindasan gangguan frekuensi tinggi mungkin terhad bergantung pada struktur penapis |
| Pengurusan Terma | Reka bentuk struktur bersepadu boleh menyokong susunan komponen yang lebih teratur dan pengurusan haba | Kepekatan komponen boleh meningkatkan pengumpulan haba setempat di bawah keadaan beban tinggi yang berterusan |
| Pemasangan | Konfigurasi penapis bersepadu boleh memudahkan pemasangan dan sambungan elektrik | Komponen penapisan yang berasingan mungkin memerlukan pemasangan dan pendawaian tambahan |
| Pengurusan Bahan | Satu unit bersepadu boleh memudahkan pengekodan bahan dan pengurusan inventori | Berbilang komponen boleh meningkatkan bilangan item material |
| Julat Permohonan | Sesuai untuk sistem VFD dan persekitaran industri dengan keperluan EMI yang menuntut | Lebih sesuai untuk aplikasi yang agak mudah bergantung pada persekitaran elektrik |
Dufew Electric ialah pengeluar dan pembekal komponen elektronik kuasa yang berpangkalan di China, dengan keupayaan pembuatan meliputi perintang industri, sistem brek, reaktor, penapis EMI, penapis kuasa, transformer dan komponen elektrik tersuai. Untuk Penapis Gangguan Elektromagnet, pengeluaran dan pemeriksaan dijalankan mengikut spesifikasi produk, keperluan teknikal yang berkenaan dan keperluan pelanggan.
Proses pembuatan meliputi pemilihan bahan, pemasangan komponen, ujian elektrik, pengesahan prestasi, pemeriksaan akhir, pembungkusan dan penghantaran. Pemeriksaan kualiti utama mungkin termasuk:
- Pengesahan voltan dan arus terkadar
- Ujian rintangan penebat
- Ujian kekuatan dielektrik
- Ujian prestasi elektrik
- Pemeriksaan visual dan dimensi
- Pemeriksaan terminal dan sambungan
- Pemeriksaan produk akhir
Spesifikasi produk dan keperluan pemeriksaan dikawal sepanjang pengeluaran untuk mengekalkan prestasi elektrik dan kualiti produk yang konsisten. Rekod ujian khusus produk dan dokumentasi teknikal juga boleh disediakan mengikut keperluan projek.
Dufew Electric mengekalkan pensijilan kualiti yang berkaitan, dokumentasi produk dan rekod ujian untuk menyokong penilaian pelanggan dan keperluan perolehan.
Sijil dan dokumen teknikal yang berkenaan boleh disediakan untuk semakan mengikut keperluan produk, projek dan pelanggan tertentu.
Sebagai pembekal komponen elektronik kuasa di China, Dufew Electric menyokong pesanan B2B antarabangsa daripada pemilihan produk dan penilaian sampel melalui pengeluaran, pemeriksaan, pembungkusan dan penghantaran.
Pengaturan penghantaran biasa boleh diselaraskan mengikut volum pesanan, dimensi produk, destinasi, masa utama dan keperluan pelanggan.
Pilihan logistik yang tersedia mungkin termasuk:
- Pengangkutan Laut: Sesuai untuk pesanan antarabangsa biasa dan volum besar.
- Pengangkutan Udara: Sesuai untuk penghantaran segera, sampel dan pesanan volum yang lebih kecil.
- Penghantaran Ekspres: Sesuai untuk sampel teknikal dan pakej kecil di mana penghantaran lebih cepat diperlukan.
- Penghantar Ditetapkan Pelanggan: Dufew Electric boleh menyelaraskan penghantaran dengan pembekal logistik yang dicalonkan pelanggan apabila diperlukan.
Pembungkusan eksport boleh disusun mengikut struktur produk dan keperluan pengangkutan untuk membantu melindungi komponen elektrik semasa pengendalian dan transit antarabangsa.
Dufew Electric memfokuskan pada komponen elektronik kuasa termasuk perintang, sistem brek, reaktor, Penapis Gangguan Elektromagnet, penapis kuasa dan transformer.
Pemilihan produk boleh dinilai mengikut parameter elektrik, ciri VFD, panjang kabel, persekitaran elektromagnet, keadaan pemasangan dan keperluan sistem lain.
Dufew menyokong spesifikasi elektrik tersuai, konfigurasi, lukisan, sampel dan keperluan khusus aplikasi tertakluk kepada penilaian kejuruteraan.
Pembuatan termasuk pemeriksaan bahan, pemasangan terkawal, ujian elektrik, pemeriksaan akhir dan dokumentasi produk mengikut keperluan yang berkenaan.
Dufew Electric menyokong pengeluar peralatan, penyepadu sistem, pengedar, pelanggan OEM dan pengguna industri dengan bekalan produk dan penyelarasan logistik antarabangsa.
Rangkaian penapisannya melemahkan bunyi yang tidak diingini yang bergerak antara bekalan kuasa dan peralatan yang disambungkan, membantu mengurangkan gangguan elektromagnet masuk dan keluar.
Ya, apabila penindasan EMI tambahan diperlukan. Reaktor terutamanya menangani harmonik semasa dan gangguan kuasa, manakala penapis EMI menyasarkan bunyi elektromagnet. Oleh itu, mereka boleh saling melengkapi.
Tidak. Konduktor berpenebat elektrik semasa berkongsi teras magnet yang sama. Di bawah operasi mod pembezaan biasa, fluks magnetnya sebahagian besarnya membatalkan satu sama lain.
Tidak. Kapasitor X digunakan merentasi konduktor talian untuk hingar mod pembezaan, manakala kapasitor Y menyambung antara talian kuasa dan tanah untuk hingar mod biasa. Mereka mempunyai keperluan keselamatan dan penebat yang berbeza.
Dufew Electric mengeluarkan komponen elektronik kuasa untuk pemacu motor, automasi industri, tenaga boleh diperbaharui, penyimpanan tenaga dan sistem kawalan kuasa. Dengan sokongan kejuruteraan, pengeluaran terkawal, ujian elektrik, penyesuaian dan keupayaan bekalan B2B global, kami menyediakan penyelesaian yang boleh dipercayai yang disesuaikan dengan keperluan industri yang pelbagai.
